Назначение и общее описание

Соединители ШР60У45ЭШ2 представляют собой кабельные розетки, предназначенные для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при рабочем напряжении до 850 В. Изделие относится к категории ШР60 и имеет артикул 51997. Розетка рассчитана на применение в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и других систем, где требуется надёжное разъёмное соединение с большим количеством контактов и защитой от электромагнитных помех.

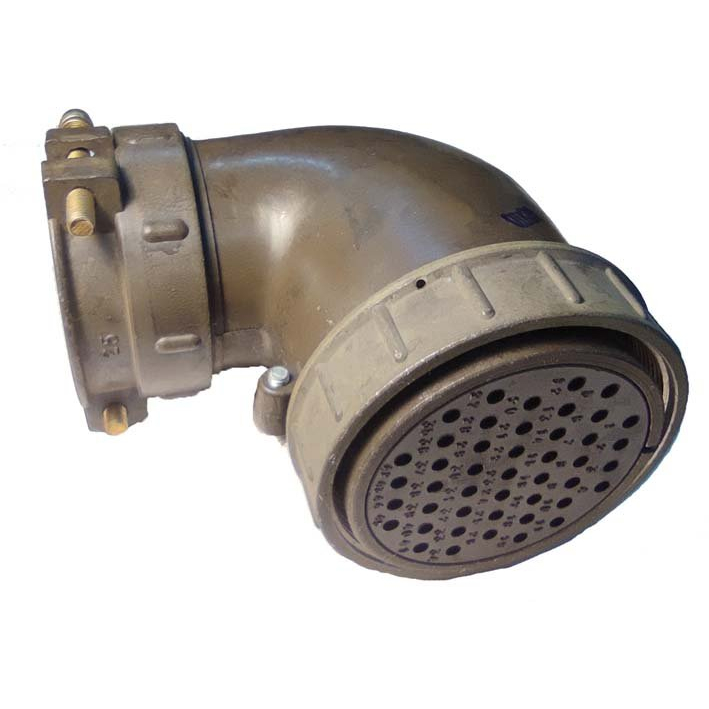

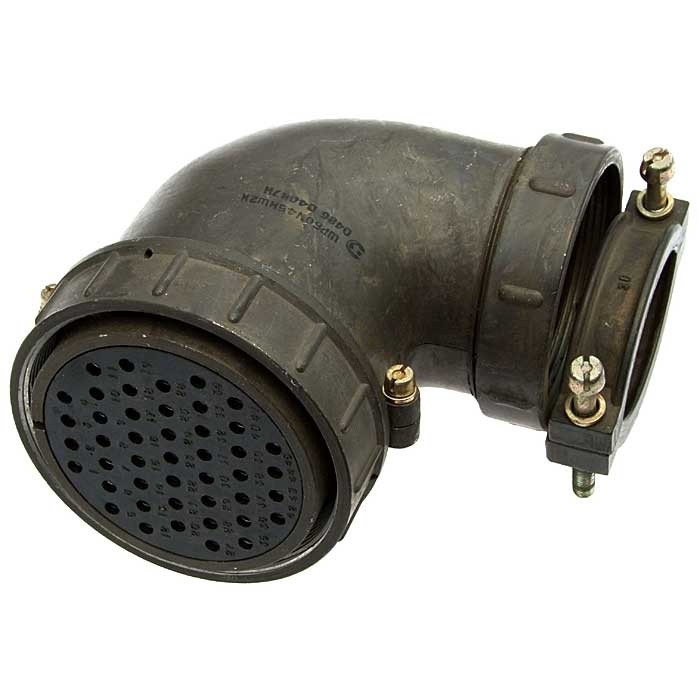

Конструктивное исполнение предусматривает угловой экранирующий патрубок для кабеля, что отражено обозначением «Э» в наименовании. Такая конфигурация позволяет использовать розетку совместно с экранированным кабелем и обеспечивает эффективный отвод помех от сигнальных цепей. Соединитель соответствует климатическому исполнению УХЛ и может эксплуатироваться как внутри помещений, так и на открытом воздухе при условии защиты от прямого попадания пыли и воды.

Технические характеристики и конструктивные особенности

Розетка ШР60У45ЭШ2 оснащена 45 контактами, распределёнными по двум типоразмерам. Такое сочетание позволяет одновременно передавать силовые и сигнальные цепи в рамках одного соединителя, что упрощает монтаж и сокращает количество разъёмов в аппаратуре.

• Общее количество контактов: 45 штук.
• Контакты диаметром 1,5 мм: 25 штук.
• Контакты диаметром 2,5 мм: 20 штук.
• Сопротивление контакта диаметром 1,5 мм: не более 2,5 мОм.
• Тип соединения: резьбовое.
• Поляризация корпуса: одношпоночная.
• Покрытие контактов: серебро и никель.
• Материал корпуса: алюминиевый сплав А-22, в отдельных вариантах исполнения — пластмассовый.
• Габаритные размеры: approximately 107×100×73 мм.

Резьбовое соединение обеспечивает высокую механическую прочность сочленения и защиту от самопроизвольного расстыковывания при вибрационных и ударных нагрузках. Одношпоночная поляризация исключает ошибки при подключении ответной части и гарантирует правильное взаимное расположение контактов. Покрытие контактов серебром и никелем снижает переходное сопротивление и повышает коррозионную стойкость контактных пар. Алюминиевый корпус из сплава А-22 обеспечивает малый вес изделия при сохранении достаточной жёсткости конструкции и эффективном экранировании.

Применение и условия эксплуатации

Соединители ШР60У45ЭШ2 востребованы в составе стационарного и мобильного оборудования, где требуется многоконтактная коммутация с повышенной помехозащищённостью. Угловой экранирующий патрубок позволяет выполнять аккуратную прокладку кабеля в ограниченном пространстве, снижая изгибающие нагрузки на место ввода и предотвращая повреждение проводников.

Климатическое исполнение УХЛ допускает эксплуатацию в условиях умеренного климата, характерного для большинства регионов. При наружном размещении необходимо предусмотреть дополнительные меры защиты от атмосферных осадков и пыли, поскольку конструкция розетки не является герметичной в сочленённом состоянии. Рабочий диапазон частот до 3 МГц и напряжение до 850 В позволяют использовать изделие в низкочастотных и среднечастотных цепях, включая цепи питания, управления и передачи сигналов.

Благодаря большому количеству контактов и разделению их на два диаметра, розетка подходит для схем, в которых требуется одновременная передача токов различной величины. Контакты диаметром 2,5 мм рассчитаны на более высокие токовые нагрузки, тогда как контакты диаметром 1,5 мм предназначены преимущественно для сигнальных и маломощных цепей. Нормируемое сопротивление контакта не более 2,5 мОм обеспечивает стабильность электрических параметров соединения в процессе длительной эксплуатации.

Изделие поставляется как отдельная кабельная розетка и предназначено для монтажа на кабель с последующим сочленением с ответной вилочной частью соответствующего типономинала. При выборе ответной части необходимо учитывать количество контактов и одношпоночную поляризацию корпуса для обеспечения полной совместимости.
