Назначение изделия

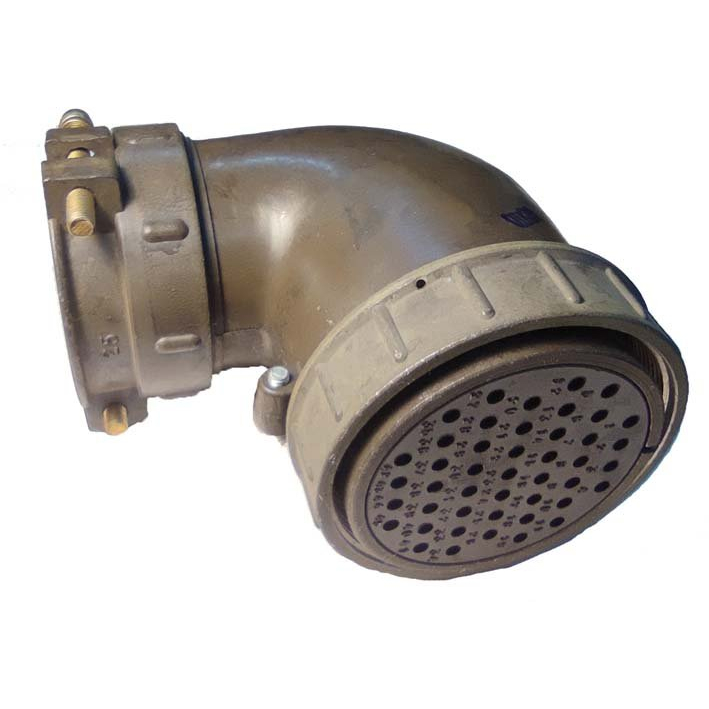

ШР60У45ЭШ2 представляет собой кабельную розетку цилиндрического соединителя общего назначения. Устройство разработано для применения в составе радиоэлектронной и радиотехнической аппаратуры, где требуется создание надежного разъемного контактного соединения в условиях повышенных механических и климатических нагрузок.

Изделие может эксплуатироваться как во внутренних, так и в наружных установках. При установке вне помещений потребитель самостоятельно обеспечивает защиту соединителя от прямого воздействия пыли и влаги, поскольку конструкция не включает встроенных уплотнительных элементов для герметизации места сочленения.

Конструктивные особенности и подтвержденные характеристики

Розетка выполнена в климатическом исполнении УХЛ, что подтверждает ее пригодность для умеренного и холодного климата. Конструкция рассчитана на устойчивую работу в условиях вибрационных нагрузок, ударных воздействий и пониженного атмосферного давления, характерных для бортовой и промышленной аппаратуры.

Технические параметры изделия включают следующие подтвержденные значения:

• Общее количество контактов — 45, из них 25 контактов диаметром 1,5 мм и 20 контактов диаметром 2,5 мм.
• Рабочий ток для контактов диаметром 1,5 мм — 7 А.
• Рабочий ток для контактов диаметром 2,5 мм — 17,5 А.
• Максимальное напряжение постоянного тока — 850 В.
• Покрытие контактов — серебро.
• Сопротивление контакта для выводов диаметром 1,5 мм — 2,5 мОм.
• Сопротивление контакта для выводов диаметром 2,5 мм — 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочей температуры от минус 60 до плюс 60 градусов Цельсия, допустимая смена температуры до плюс 110 градусов Цельсия.
• Ресурс по количеству соединений и расчленений — 500 циклов.
• Устойчивость к вибрации до 300 метров на секунду в квадрате.
• Устойчивость к одиночным ударам до 5000 метров на секунду в квадрате.

Применение и условия эксплуатации

Соединитель ШР60У45ЭШ2 предназначен для монтажа на кабельную сборку и последующего сочленения с ответной вилочной частью. Благодаря расширенному температурному диапазону и стойкости к механическим воздействиям изделие может использоваться в аппаратуре, эксплуатируемой в неотапливаемых помещениях, на открытых площадках под навесом, а также в подвижных объектах и установках, подверженных вибрации и ударам.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и низкий уровень электрических потерь в точке контакта. Наличие контактов двух типоразмеров позволяет распределять силовые и сигнальные цепи в одном соединителе, что упрощает компоновку кабельной сети и сокращает количество разъемов в аппаратуре.

Приемка и комплектность

Изделие поставляется с приемкой «5», что соответствует установленным требованиям к проведению приемо-сдаточных испытаний на предприятии-изготовителе. Данный уровень приемки подтверждает контроль ключевых электрических параметров каждой единицы продукции перед отгрузкой.

Особенности монтажа

При подготовке кабельной сборки необходимо учитывать конструктивное исполнение контактов разных диаметров. Распайка проводников должна выполняться с соблюдением требований технологической документации на соединитель, при этом важно не превышать допустимые токовые нагрузки для каждой группы контактов, чтобы исключить перегрев и деградацию контактного покрытия в процессе эксплуатации.
