Назначение и область применения

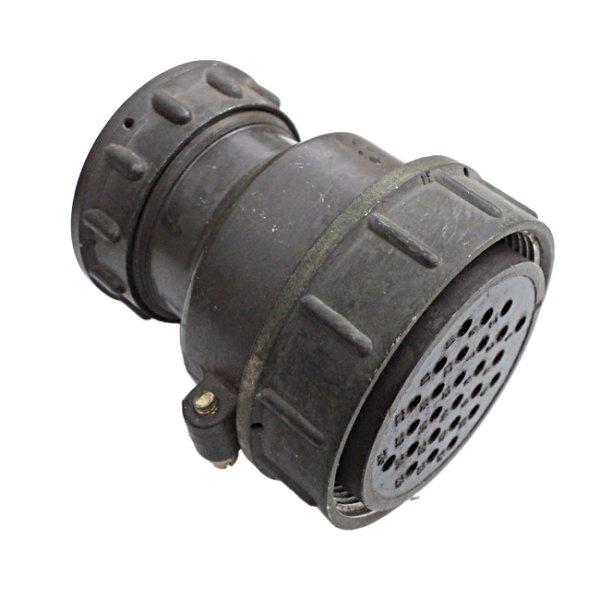

ШР60У31НШ1Н представляет собой кабельную розетку цилиндрического соединителя типа ШР с угловым патрубком. Изделие предназначено для монтажа в электрических цепях постоянного и переменного тока при напряжении до 850 В (амплитудное значение) и частоте до 3 МГц. Разъём ориентирован на использование в составе промышленного оборудования, измерительных комплексов, силовых распределительных систем и слаботочной аппаратуры, где требуется надёжное разъёмное соединение с высокой плотностью контактов и устойчивостью к внешним воздействиям.

Конструкция с угловым патрубком позволяет выполнять подключение кабеля сбоку относительно оси сочленения, что удобно при ограниченном пространстве за панелью или внутри корпуса оборудования. Розетка рассчитана на работу с неэкранированным кабелем.

Конструктивные особенности и электрические параметры

Корпус соединителя соответствует условному размеру 60. Общее количество контактов — 31. Контактная группа выполнена комбинированной: в одном корпусе размещены контакты четырёх диаметров, что позволяет одновременно коммутировать силовые и сигнальные цепи.

Состав контактной группы:

• 14 контактов диаметром 1,5 мм — максимальный ток до 20 А на контакт;
• 14 контактов диаметром 2,5 мм — максимальный ток до 35 А на контакт;
• 2 контакта диаметром 3,5 мм — максимальный ток до 50 А на контакт;
• 1 контакт диаметром 5,5 мм — максимальный ток до 100 А на контакт.

Общий максимально допустимый ток розетки составляет не более 552 А. Сопротивление контакта находится в пределах единиц и долей миллиом, что обеспечивает минимальные потери в переходном сопротивлении. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Схема размещения контактов и сочетание их диаметров соответствуют виду розетки Ш1Н, что определяет совместимость с ответными вилками аналогичного исполнения.

Условия эксплуатации и надёжность

Изделие выполнено в климатическом исполнении УХЛ и сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия. С учётом нагрева контактов при протекании тока верхняя температура может достигать приблизительно плюс 110 градусов Цельсия.

Разъём рассчитан на эксплуатацию при пониженном атмосферном давлении до порядка 1,3 на 10 в минус четвёртой степени Па, что допускает применение в составе аппаратуры, работающей в условиях разреженной атмосферы или на больших высотах.

Устойчивость к механическим воздействиям подтверждена для вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду, а также для многократных ударных нагрузок с ускорением до 350 метров в секунду за секунду.

Количество циклов сочленения и расчленения — не менее 500. Минимальная наработка составляет 1000 часов. Данные показатели определяют ресурс изделия при штатной эксплуатации в составе стационарного и подвижного оборудования.

Монтаж и совместимость

Розетка ШР60У31НШ1Н относится к семейству цилиндрических соединителей ШР и предназначена для сочленения с ответными частями соответствующего типоразмера и схемы расположения контактов. Угловое исполнение патрубка упрощает прокладку кабеля в стеснённых условиях монтажа.

При выборе ответной части необходимо учитывать условный размер корпуса 60, количество контактов 31 и сочетание их диаметров, соответствующее виду Ш1Н. Подключение выполняется к неэкранированному кабелю, разделка и заделка жил производятся согласно диаметрам контактов, указанным в маркировке и технической документации.
