Назначение и область применения

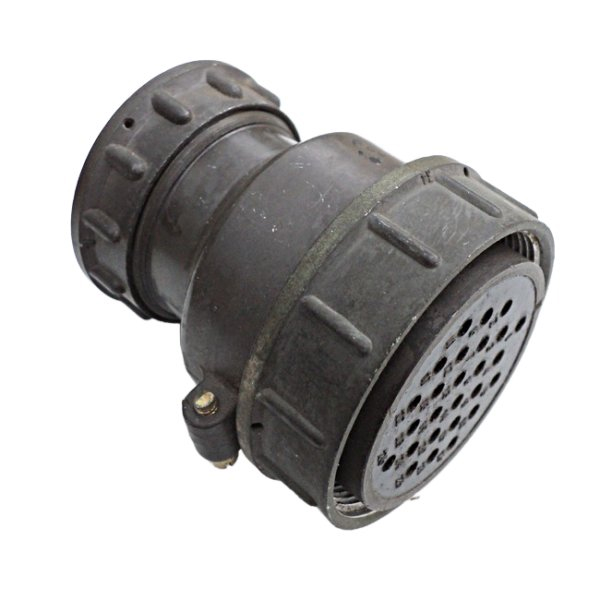

ШР60У31НШ1Н «5» — кабельная розетка, входящая в семейство соединителей ШР60. Изделие предназначено для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока. Соединитель рассчитан на работу при частоте до 3 МГц и напряжении до 850 В (амплитудное значение).

Розетка применяется как для внутреннего, так и для наружного монтажа при условии защиты от пыли и воды. Конструкция относится к негерметичному типу и имеет климатическое исполнение УХЛ, что допускает эксплуатацию в районах с умеренным и холодным климатом.

Подтверждённые технические особенности

Изделие имеет 31 контакт со следующими диаметрами: 14 контактов диаметром 1,5 мм, 14 контактов диаметром 2,5 мм, 2 контакта диаметром 3,5 мм и 1 контакт диаметром 5,5 мм. Материал контактов — серебро или никель.

Сопротивление контакта зависит от диаметра контакта и обычно составляет от 0,3 до 5 мОм. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Общая максимальная токовая нагрузка розетки не превышает 552 А.

Токовые нагрузки по контактам

• Контакты диаметром 1,5 мм — до 20 А на одиночный контакт.
• Контакты диаметром 2,5 мм — до 35 А на одиночный контакт.
• Контакты диаметром 3,5 мм — до 50 А на одиночный контакт.
• Контакт диаметром 5,5 мм — до 100 А.

Механическая и климатическая стойкость

• Количество сочленений-расчленений — до 500 циклов.
• Минимальная наработка — 1000 часов.
• Синусоидальная вибрация — диапазон частот от 1 до 5000 Гц, ускорение 300 м/с² (30 g).
• Механический удар одиночного действия — до 5000 м/с² (500 g).
• Механический удар многократного действия — до 350 м/с² (35 g).
• Атмосферное пониженное давление — до 1,3×10⁻⁴ Па.
• Рабочая температура — от минус 60 °C до плюс 60 °C.

Применение и совместимость

Розетка ШР60У31НШ1Н «5» используется в составе разъёмных соединений промышленного оборудования, контрольно-измерительной аппаратуры и электротехнических устройств, где требуется надёжная коммутация нескольких цепей с различными токовыми нагрузками. Изделие взаимосочленяемо с ответными вилками семейства ШР60.

Категория товара — ШР60. Артикул — 11146. Приёмка — «5». Производитель не указан.
