Назначение изделия

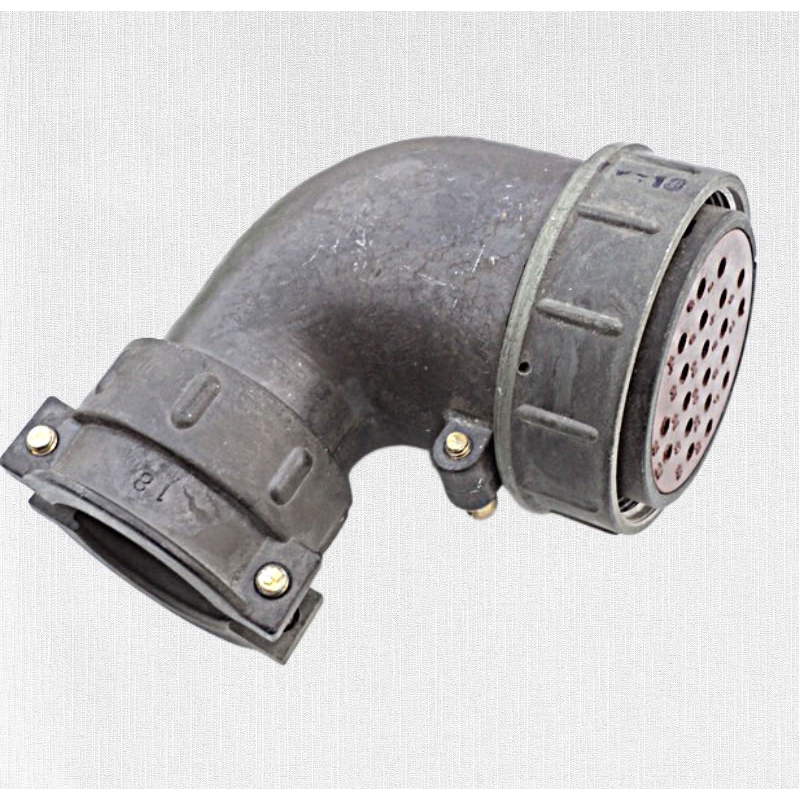

ШР60У31НШ1 — это кабельная угловая розетка цилиндрического низкочастотного соединителя общего назначения. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре, где требуется надежное соединение электрических цепей постоянного и переменного тока в диапазоне частот до 3 МГц. Конструкция розетки предусматривает угловой вывод кабеля, что позволяет эффективно использовать ее в условиях ограниченного пространства, при монтаже в корпусах приборов и в разводке жгутов сложной конфигурации.

Соединитель рассчитан на эксплуатацию в составе блоков и узлов промышленной электроники, контрольно-измерительного оборудования, систем связи и телеметрии. Кабельное исполнение обеспечивает удобный монтаж непосредственно на проводники, а цилиндрическая форма корпуса гарантирует совместимость с ответными частями серии ШР60.

Подтвержденные технические особенности

Розетка ШР60У31НШ1 оснащена контактной группой из 31 элемента. Состав контактов по диаметрам распределен следующим образом:

• 14 контактов диаметром 1,5 мм — рабочий ток до 7 А на каждый контакт;
• 14 контактов диаметром 2,5 мм — рабочий ток до 17,5 А на каждый контакт;
• 2 контакта диаметром 3,5 мм — рабочий ток до 35 А на каждый контакт;
• 1 контакт диаметром 5,5 мм — рабочий ток до 70 А.

Суммарная допустимая токовая нагрузка на соединитель достигает 552 А при условии равномерного распределения по всем контактным парам. Максимальное рабочее напряжение составляет 850 В, что позволяет применять изделие в цепях с повышенными требованиями к электрической прочности изоляции.

Сопротивление изоляции розетки — не менее 5000 МОм, что подтверждает высокое качество применяемых диэлектрических материалов и гарантирует стабильность параметров в течение всего срока службы.

Условия эксплуатации и стойкость к внешним воздействиям

Изделие выполнено в климатическом исполнении УХЛ и предназначено для внутреннего и наружного применения при условии защиты от прямого попадания пыли и влаги. Диапазон рабочих температур составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия.

Розетка сохраняет работоспособность при воздействии вибрационных нагрузок с частотой до 5000 Гц и ускорением до 300 метров на секунду в квадрате, а также выдерживает ударные воздействия с ускорением до 5000 метров на секунду в квадрате. Эти характеристики подтверждают пригодность соединителя для эксплуатации на подвижных объектах и в оборудовании, подверженном механическим нагрузкам.

Технические параметры и ресурс

Габаритные размеры розетки составляют 107,9 на 110 на 72,5 мм, что следует учитывать при компоновке аппаратуры. Изделие рассчитано на наработку 1000 часов, выдерживает 500 соединений-расчленений и имеет срок сохраняемости 15 лет.
