Назначение и область применения

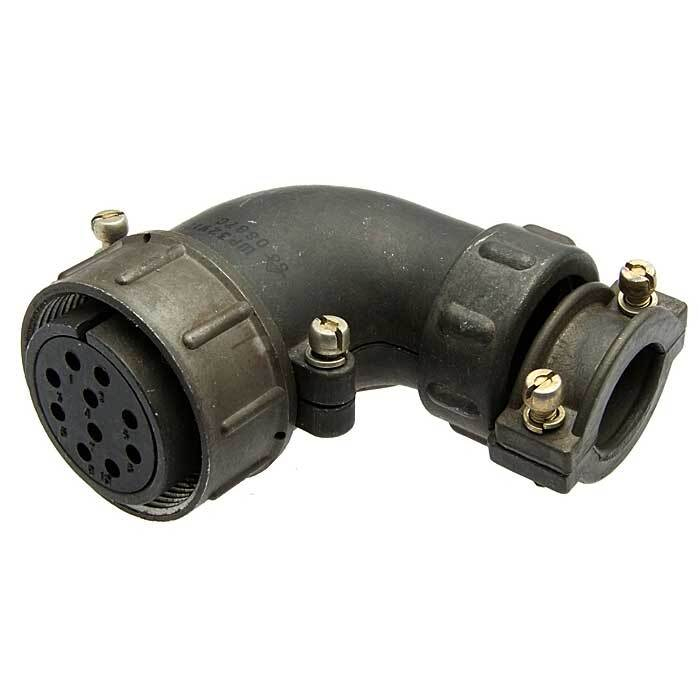

Соединитель ШР60У31НШ1 розетка предназначен для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при амплитудном значении напряжения до 850 В. Устройство обеспечивает надежное и многоразовое разъемное соединение проводников и применяется в различных электронных и электрических приборах, где требуется стабильный электрический контакт при многократных циклах сочленения и расчленения.

Изделие относится к категории ШР60 и имеет артикул 11144. Приемка «5» подтверждает соответствие установленным техническим требованиям и пригодность для применения в аппаратуре, где предъявляются повышенные требования к надежности и стабильности электрических параметров.

Подтверждённые особенности конструкции

Соединитель выполнен в пластмассовом корпусе, что обеспечивает электрическую изоляцию токоведущих элементов и снижает массу изделия. Конструкция предусматривает два варианта исполнения гайки патрубка: для экранированного кабеля с индексом Э и для неэкранированного кабеля с индексом Н. Это позволяет подобрать модификацию в зависимости от типа применяемого кабеля и условий монтажа.

Контактная группа включает 31 контакт различного диаметра, что обеспечивает распределение токовых нагрузок в соответствии с требованиями конкретной схемы соединения. Покрытие контактов выполнено из серебра и никеля, что способствует снижению переходного сопротивления и защите контактных поверхностей от окисления.

Электрические параметры и контактная группа

• Общее количество контактов — 31.
• 14 контактов диаметром 1,5 мм с допустимой токовой нагрузкой 7 А.
• 14 контактов диаметром 2,5 мм с допустимой токовой нагрузкой 17,5 А.
• 2 контакта диаметром 3,5 мм.
• 1 контакт диаметром 5,5 мм.
• Амплитудное значение напряжения — до 850 В.
• Рабочий диапазон частот — до 3 МГц.

Условия эксплуатации и надёжность

Соединитель рассчитан на эксплуатацию при относительной влажности окружающего воздуха до 98 процентов. Минимальная наработка изделия составляет 1000 часов, что подтверждает достаточный ресурс для длительного применения в составе электронной и электрической аппаратуры.

Благодаря конструктивным особенностям и применяемым материалам розетка ШР60У31НШ1 обеспечивает стабильное электрическое соединение при многократных коммутациях. Изделие подходит для использования в промышленном оборудовании, измерительных приборах, системах связи и других устройствах, где требуется разъемное соединение с высокой повторяемостью параметров.
