Назначение соединителя ШР60У31НГ1Н

Кабельная вилка ШР60У31НГ1Н представляет собой электрический соединитель негерметичного типа, предназначенный для коммутации цепей постоянного и переменного тока в составе электро- и радиоаппаратуры. Устройство обеспечивает надёжное разъёмное соединение при рабочих частотах до 3 МГц и амплитудном значении напряжения до 850 В. Благодаря конструктивным особенностям и применённым материалам вилка подходит как для внутреннего, так и для наружного монтажа при условии защиты от прямого воздействия дождя, пыли и солнечного излучения.

Изделие относится к категории соединителей ШР60, совместимо с ответными частями серий 2РТТ и 2РТ-А, а также с другими приборами аналогичного конструктивного исполнения. Применение вилки целесообразно в промышленной электронике, измерительном оборудовании, системах связи и управления, где требуется стабильное резьбовое сочленение и устойчивость к механическим нагрузкам.

Конструктивные особенности и технические параметры

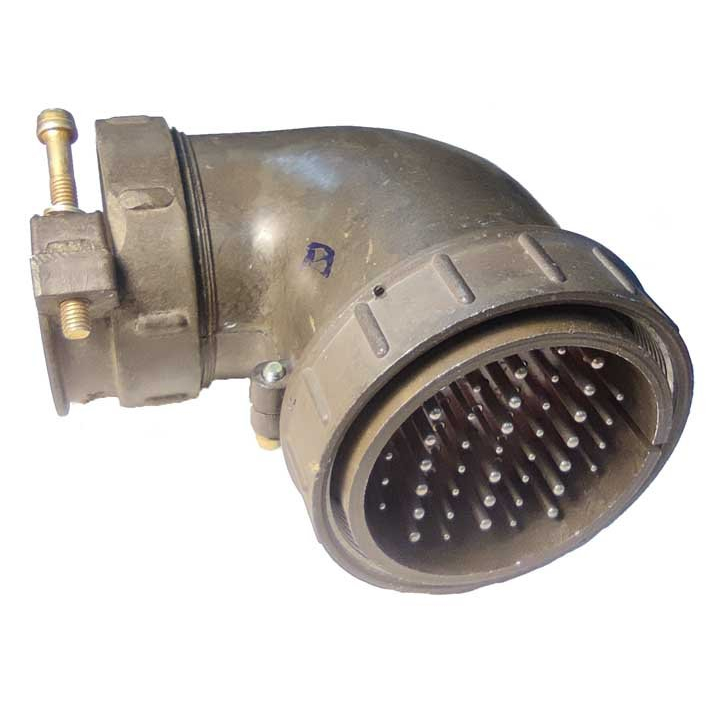

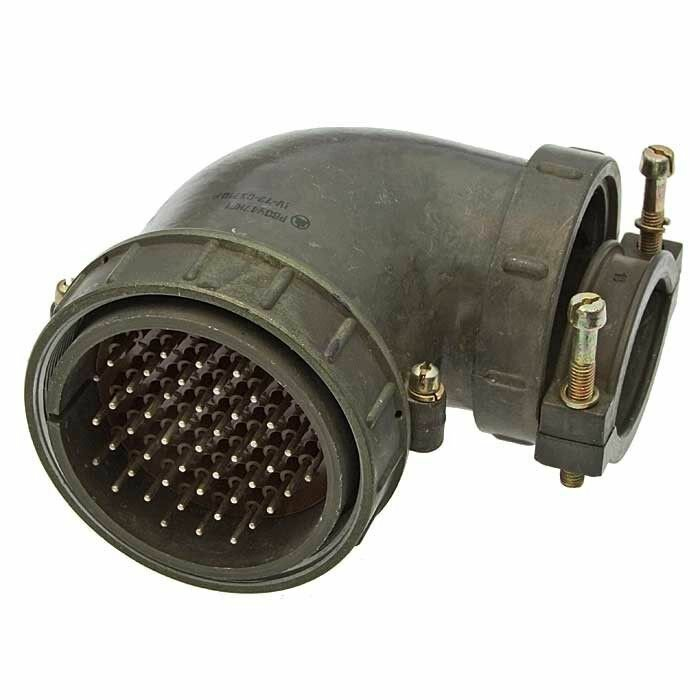

Соединитель ШР60У31НГ1Н имеет условный размер корпуса 60 и рассчитан на 31 контакт. Кабельная часть выполнена в виде углового патрубка, что упрощает подвод кабеля в условиях ограниченного пространства и снижает механическое напряжение в месте ввода. Гайка патрубка предусмотрена для работы с неэкранированным кабелем, что определяет область применения изделия в цепях без требований к экранированию.

Ключевые характеристики:

• Тип соединителя: негерметичный;
• Климатическое исполнение: УХЛ2 по ГОСТ 15150-69;
• Условный размер корпуса: 60;
• Конструктивное исполнение: угловой патрубок для кабельной части;
• Количество контактов: 31;
• Вид гайки патрубка: для неэкранированного кабеля;
• Покрытие контактов: никель;
• Способ монтажа: пайка;
• Тип сочленения: резьбовое;
• Поляризация корпуса: одношпоночная.

Никелевое покрытие контактов обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления, что особенно важно при длительной эксплуатации и хранении. Резьбовое сочленение гарантирует плотное прилегание ответных частей и исключает самопроизвольное разъединение при вибрациях.

Условия эксплуатации и гарантийные показатели

Климатическое исполнение УХЛ2 по ГОСТ 15150-69 допускает эксплуатацию соединителя в условиях умеренного и холодного климата. При наружном размещении обязательна дополнительная защита от атмосферных осадков, пыли и прямого солнечного излучения, поскольку корпус изделия не является герметичным.

Изделие поставляется с приёмкой «5», что подтверждает проведение установленного объёма приёмо-сдаточных испытаний на предприятии-изготовителе. Гарантийный срок хранения составляет 15 лет. Гарантийная наработка установлена в объёме 1000 часов во всех режимах эксплуатации или 100000 часов в облегчённом режиме, что подтверждает высокую надёжность соединителя при соблюдении паспортных условий применения.

Монтаж контактов осуществляется методом пайки, что требует квалифицированного выполнения работ и соблюдения температурных режимов для исключения повреждения изоляторов. Угловое исполнение патрубка упрощает трассировку кабеля внутри корпусов аппаратуры и снижает риск излома проводников в месте ввода.

Соединитель ШР60У31НГ1Н является востребованным компонентом при ремонте, модернизации и производстве радиоэлектронной аппаратуры, где необходимы разъёмные соединения с большим количеством контактов, устойчивые к длительной эксплуатации в умеренных и холодных климатических условиях.
