Назначение и тип соединителя

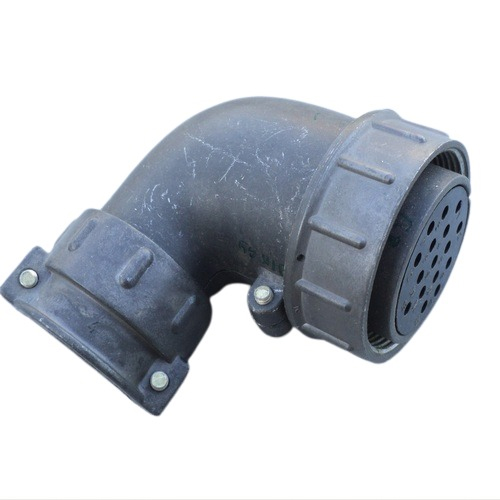

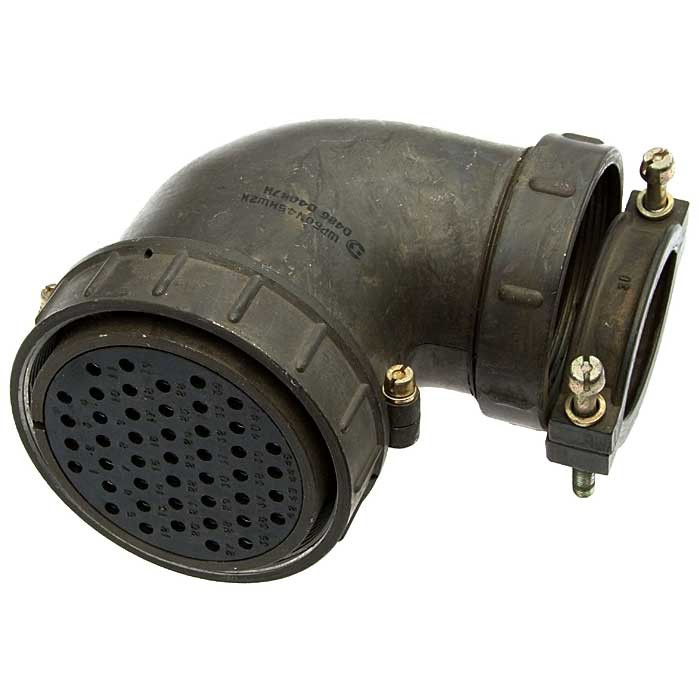

Изделие ШР60У31НГ1Н с артикулом 11143 относится к серии цилиндрических низкочастотных электрических соединителей ШР60. Несмотря на встречающееся в некоторых учётных системах обозначение «розет», по своей конструкции и маркировке данный элемент является кабельной вилкой, а не розеткой. Об этом свидетельствует буква «Ш» в начале обозначения, указывающая на вилочную часть, и литера «Г» в позиции вида контактов, характерная для кабельной вилки.

Соединитель предназначен для коммутации электрических цепей в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем, где требуется разъёмное соединение с высокой плотностью контактов и устойчивостью к внешним воздействиям. Применение углового патрубка обеспечивает удобный вывод кабеля под углом к оси сочленения, что особенно важно при ограниченном монтажном пространстве.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР60У31НГ1Н содержит полную информацию о конструктивном исполнении изделия:

• ШР — тип соединителя: штепсельный разъём цилиндрической формы;
• 60 — условный размер корпуса;
• У — конструктивное исполнение с угловым патрубком;
• 31 — количество контактов;
• Н — вид гайки патрубка: для неэкранированного кабеля;
• Г — вид контактов: вилка для кабельной части;
• 1 — обозначение сочетания контактов: тридцать один контакт с разными диаметрами;
• Н — покрытие или исполнение, соответствующее стандартному климатическому варианту.

Сочетание контактов «1» предусматривает дифференцированную схему по диаметрам: 14 контактов диаметром 1,5 мм, 14 контактов диаметром 2,5 мм, 2 контакта диаметром 3,5 мм и 1 контакт диаметром 5,5 мм. Такая конфигурация позволяет одновременно передавать сигнальные и силовые цепи в рамках одного соединителя, что повышает универсальность применения.

Технические характеристики

Изделие рассчитано на работу в жёстких условиях эксплуатации, что подтверждается заявленными параметрами:

• Рабочее напряжение: до 850 В (амплитудное значение);
• Диапазон частот: до 3 МГц;
• Количество сочленений-расчленений: 500;
• Минимальная наработка: 1000 часов;
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц при ускорении 300 м/с² (30 g);
• Механический удар: одиночный 5000 м/с² (500 g), многократный 350 м/с² (35 g);
• Атмосферное давление: до 1,3·10⁻⁴ Па;
• Диапазон рабочих температур: от минус 60 до плюс 60 градусов Цельсия.

Указанные характеристики свидетельствуют о высокой механической прочности, виброустойчивости и герметичности соединителя, что позволяет использовать его в авиационной, космической, морской и наземной аппаратуре специального назначения.

Совместимость и ответные части

Вилка ШР60У31НГ1Н сочленяется с приборными розетками серии ШР60, имеющими соответствующее количество контактов и сочетание контактов «1». К числу ответных частей относятся следующие модели:

• ШР60П31ЭГ1;
• ШР60П31ЭГ1Н;
• ШР60ПК31НГ1;
• ШР60ПК31ЭГ1;
• ШР60СК31НГ1;
• ШР60СК31ЭГ1.

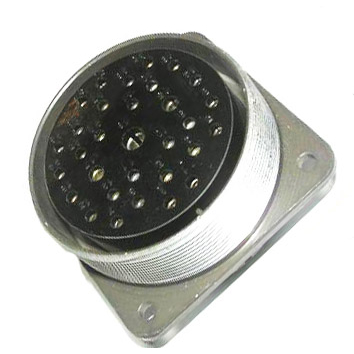

Если требуется именно розетка без патрубка, то в качестве ответной части следует рассматривать приборную розетку, например ШР60П31ЭГ1Н. Выбор конкретной ответной части зависит от способа монтажа (на панель, на кабель), типа экранирования и требований к герметичности соединения.

Применение в приёмке «5»

Данное исполнение соответствует приёмке «5», что подразумевает поставку изделия по особым требованиям заказчика, включая расширенный контроль качества, дополнительные испытания и оформление сопроводительной документации. Соединитель применяется в составе кабельных сборок и жгутов, где требуется высокая надёжность электрического контакта при воздействии вибраций, ударов, пониженного атмосферного давления и предельных температур.

Благодаря угловому патрубку и дифференцированной схеме контактов, ШР60У31НГ1Н эффективно решает задачи коммутации в условиях ограниченного пространства и при необходимости совмещения в одном разъёме цепей различного назначения.
