Назначение и область применения

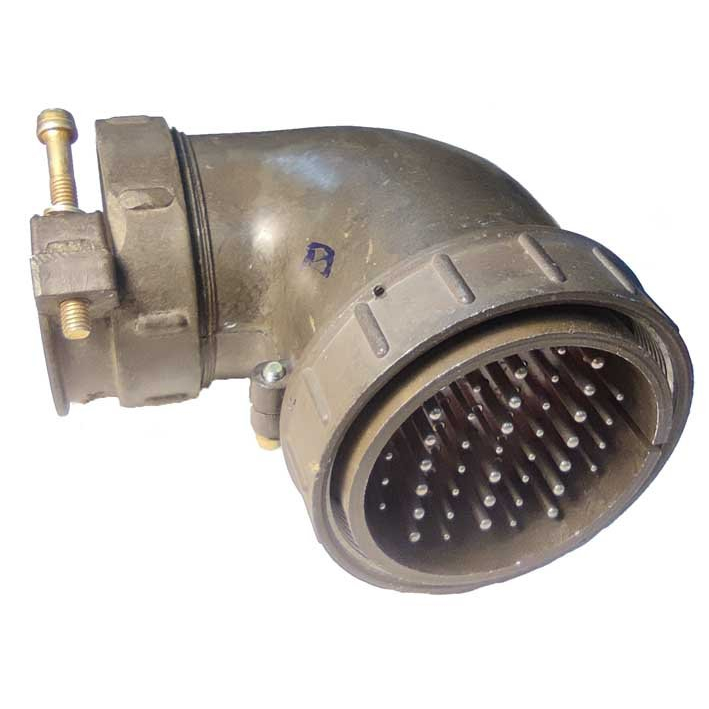

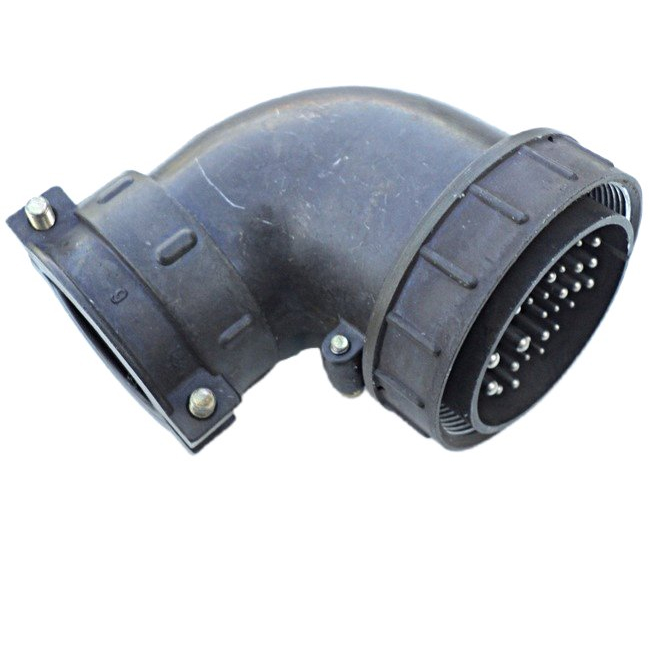

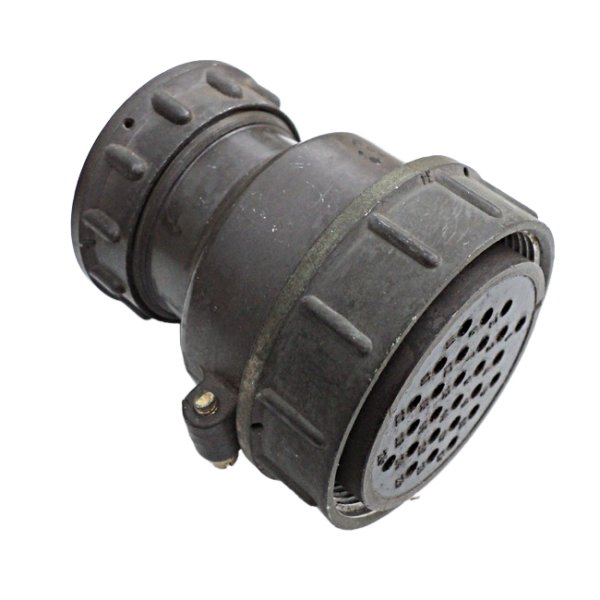

ШР60У31НГ1Н «5» представляет собой кабельную вилку низкочастотного цилиндрического соединителя серии ШР, оснащённую угловым патрубком и гайкой для неэкранированного кабеля. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Соединитель обеспечивает надёжное разъёмное соединение в аппаратуре, где требуется высокая механическая прочность, устойчивость к внешним воздействиям и стабильность электрических параметров.

Конструкция с угловым патрубком позволяет выполнять подключение кабеля под прямым углом к оси соединителя, что особенно востребовано при ограниченном пространстве внутри корпуса оборудования, при плотном монтаже или при необходимости аккуратной прокладки кабельных трасс. Гайка патрубка обеспечивает фиксацию кабеля и защиту места ввода от механических нагрузок.

Расшифровка обозначения

Маркировка ШР60У31НГ1Н содержит информацию о конструктивных особенностях изделия. Каждый символ обозначения имеет строго определённое значение, что позволяет однозначно идентифицировать модификацию соединителя без обращения к дополнительной документации.

• ШР — тип соединителя: низкочастотный цилиндрический разъём;
• 60 — условный размер корпуса;
• У — кабельное исполнение с угловым патрубком;
• 31 — количество контактов;
• Н — для неэкранированного кабеля;
• Г — вилка;
• 1 — вариант сочетания контактов;
• Н — тип гайки патрубка.

Приёмка «5» означает, что изделие соответствует установленным требованиям для данной категории приёмочного контроля и пригодно к применению в составе ответственной аппаратуры.

Технические характеристики

Соединитель рассчитан на рабочий ток до 70 А на контакт, что позволяет использовать его в силовых цепях с высокими токовыми нагрузками. Максимальное напряжение составляет 850 В по амплитудному значению. Сопротивление изоляции между контактами и корпусом — не менее 5000 МОм.

Изделие выдерживает до 500 циклов сочленения и расчленения, минимальная наработка составляет 1000 часов. Климатическое исполнение УХЛ2 обеспечивает работоспособность при температурах от минус 60 до плюс 100 градусов Цельсия, с учётом перегрева контактов допускается кратковременное повышение до плюс 110 градусов Цельсия. Соединитель сохраняет эксплуатационные свойства при пониженном давлении вплоть до значения 1,3 умноженное на 10 в минус четвёртой степени Па.

Условия эксплуатации и устойчивость к внешним воздействиям

ШР60У31НГ1Н «5» рассчитан на эксплуатацию в условиях воздействия механических нагрузок. Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Одиночные удары допускаются с ускорением до 5000 метров на секунду в квадрате. Линейное ускорение, не приводящее к нарушению работоспособности, достигает 2000 метров на секунду в квадрате.

Соединитель предназначен преимущественно для внутреннего монтажа. Допускается наружное применение при условии защиты от прямого попадания дождя, пыли и воздействия солнечных лучей. Срок хранения изделия составляет не менее 15 лет при соблюдении условий консервации и хранения.

Сочетание указанных характеристик делает вилку ШР60У31НГ1Н «5» пригодной для применения в промышленной аппаратуре, контрольно-измерительном оборудовании и системах, где предъявляются повышенные требования к надёжности соединений, стабильности контакта и долговечности.
