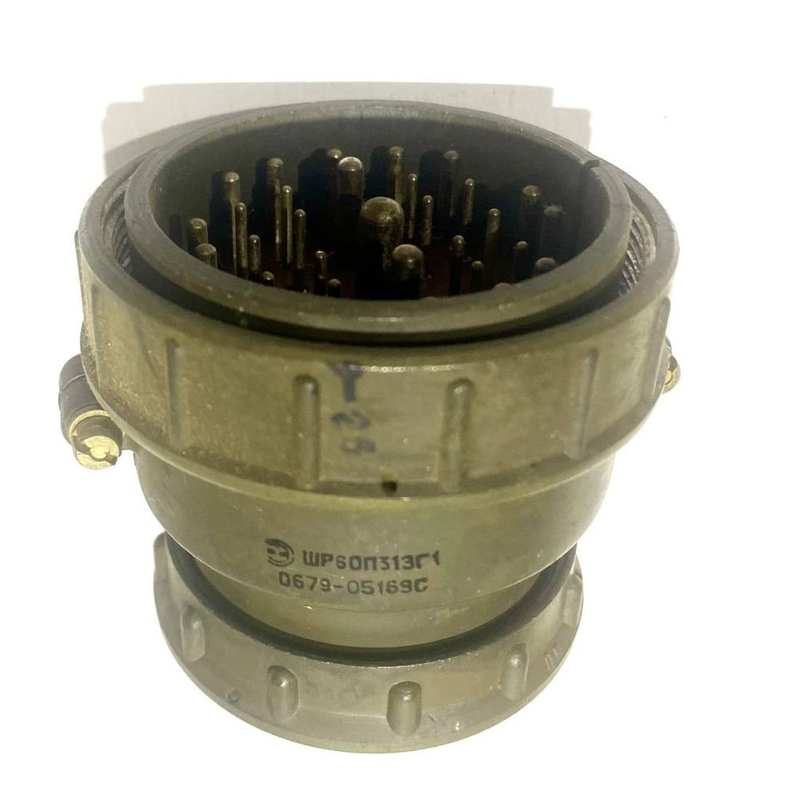

Назначение соединителя ШР60У31НГ1

ШР60У31НГ1 «Вилка» — это цилиндрический разъём (коннектор) серии ШР, предназначенный для соединения и разъединения электрических цепей в приборной и радиоэлектронной аппаратуре. Изделие относится к негерметичным низкочастотным соединителям и применяется совместно с соответствующей розеткой того же типоразмера, например ШР60П31ЭГ1 или ШР60ПК31НГ1.

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Он служит для коммутации проводов, кабелей, узлов и блоков в радиотехнической и радиоэлектронной аппаратуре, в том числе с неэкранированными кабелями.

Расшифровка обозначения ШР60У31НГ1

По маркировке изделия понимают следующее:

• ШР — тип соединителя, цилиндрический негерметичный рабочий разъём.
• 60 — условный размер корпуса, диаметр около 72,5 мм.

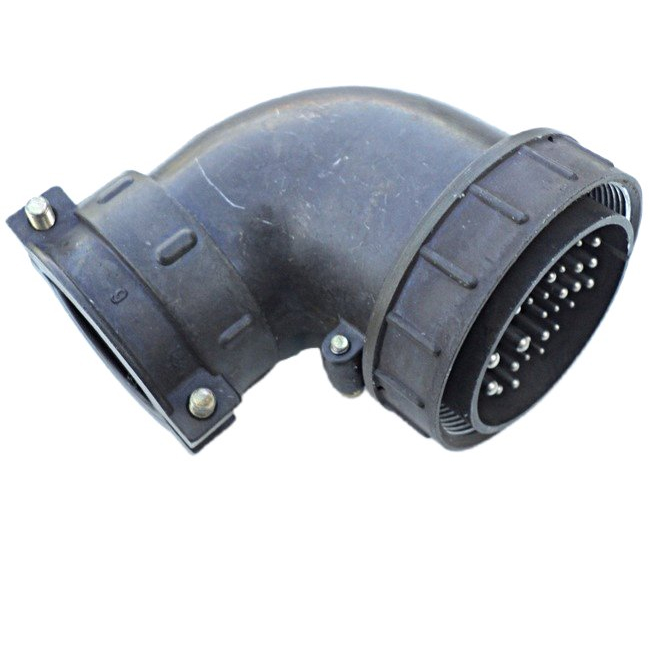

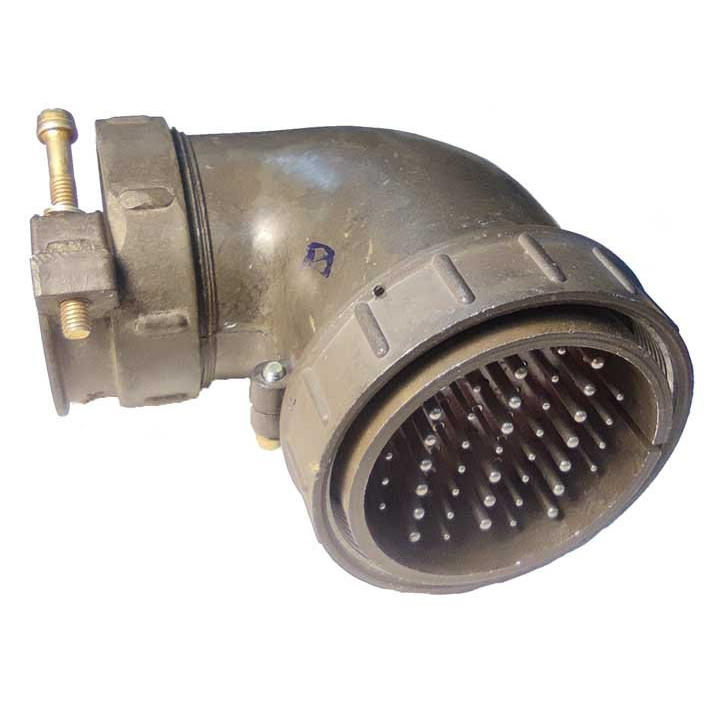

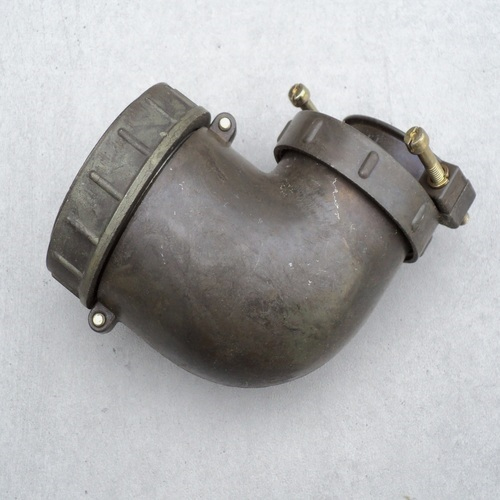

• У — кабельный соединитель с угловым патрубком.
• 31 — количество контактов.
• Н — концевая гайка предназначена для неэкранированного кабеля.
• Г — вилка, то есть контакты-штыри.
• 1 — обозначение конкретного сочетания диаметров и количества контактов.

Конструктивные особенности и монтаж

Сочленение с розеткой выполняется резьбовым соединением с одношпоночной поляризацией корпусов, что предотвращает перепутывание пары «вилка–розетка». Контакты покрыты серебром и никелем, способ монтажа — пайка. Соединитель рассчитан на крепление к кабелю с угловым патрубком.

Рабочий ток на контакт зависит от диаметра контакта:

• 1,5 мм — до 7 А;
• 2,5 мм — до 17,5 А;
• 3,5 мм — до 35 А;
• 5,5 мм — до 70 А.

Максимальное рабочее напряжение постоянного тока — не более 850 В. Сопротивление контактов невелико: порядка 2,5 мОм для контактного диаметра 1,5 мм и до 0,15 мОм для 5,5 мм. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Ресурс и условия эксплуатации

Ориентировочно изделие допускает не менее 500 циклов сочленения-расчленения, минимальная наработка — около 1000 часов, а срок сохраняемости — не менее 15 лет.

Температура окружающей среды при эксплуатации — от минус 60 до плюс 60 градусов Цельсия. С учётом перегрева контактов диапазон смены температур может достигать от минус 60 до плюс 110 градусов Цельсия.

Область применения

Соединитель устойчив к вибрации и механическим воздействиям, поэтому его применяют в условиях повышенной вибрации и вибрационных нагрузок, в том числе в бортовой и мобильной аппаратуре. Типовые области использования — радиотехническая и радиоэлектронная аппаратура, приборные блоки и узлы, где требуется надёжная коммутация кабельных соединений с неэкранированным кабелем.

При подборе ответной части следует учитывать типоразмер корпуса 60, количество контактов 31 и тип исполнения, чтобы обеспечить совместимость вилки с соответствующей розеткой серии ШР.
