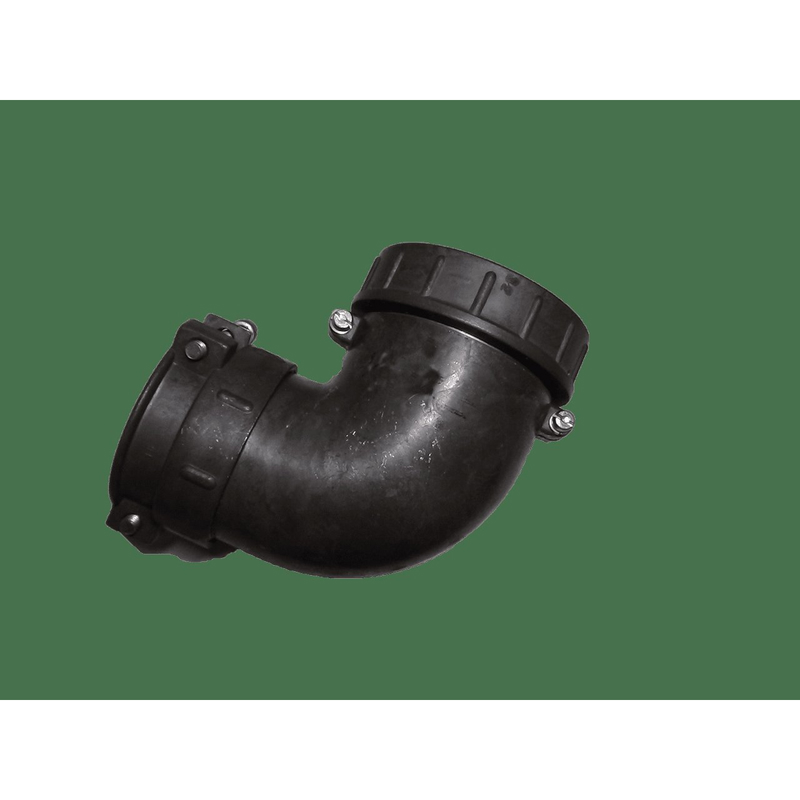

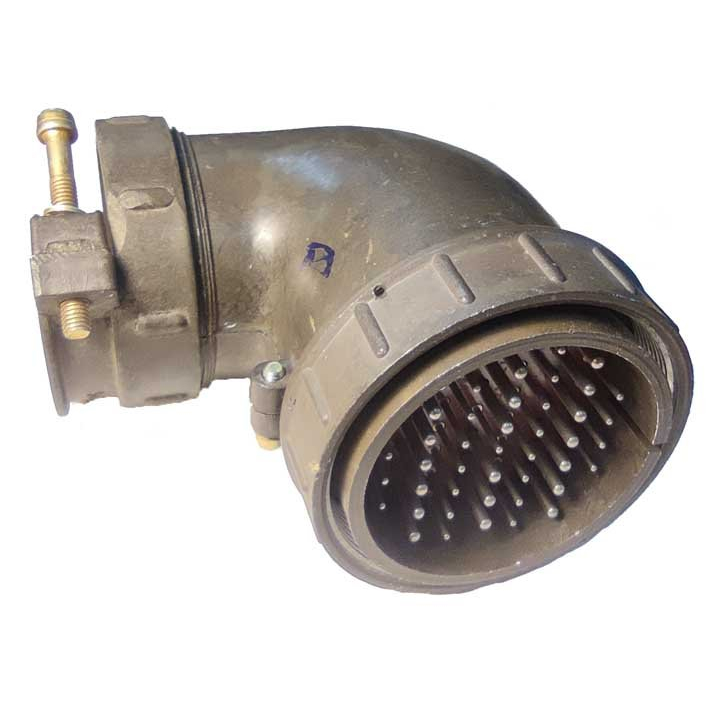

ШР60У31НГ1 ВИЛКИ 2015г

Цена:

3250 ₽

В наличии: 85 шт.

Технические характеристики

ШР60У31НГ1 — это низкочастотный цилиндрический разъём серии ШР, кабельная вилка с угловым патрубком для неэкранированного кабеля, с 31 контактом и резьбовым соединением.

Предназначена для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Применяется в радиоэлектронной и радиотехнической аппаратуре для соединения кабелей с блочными розетками (например, ШР60П31ЭГ1, ШР60ПК31НГ1).

ШР — тип соединителя (низкочастотный цилиндрический разъём, негерметичный).
60 — условный размер корпуса.
У — кабельная часть с угловым патрубком.
31 — число контактов.
Н — для неэкранированного кабеля.
Г — вилка.
1 — вариант сочетания диаметров контактов.

Максимальное рабочее напряжение: до 850 В (постоянного тока, амплитудное значение).
Рабочий ток на контакт (примерно, в зависимости от диаметра): 1,5 мм — до 7 А; 2,5 мм — до 17,5 А; 3,5 мм — до 35 А; 5,5 мм — до 70 А.
Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Сочленение — резьбовое, метод монтажа проводн

Описание

Назначение разъёма ШР60У31НГ1

ШР60У31НГ1 — это низкочастотный цилиндрический разъём серии ШР, представляющий собой кабельную вилку с угловым патрубком для неэкранированного кабеля. Изделие оснащено 31 контактом и резьбовым соединением. Разъём предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основное назначение — соединение кабелей с блочными розетками соответствующей серии. Благодаря угловому патрубку вилка удобна для монтажа в стеснённых условиях, где требуется изменить направление подводимого кабеля.

Расшифровка обозначения

Маркировка ШР60У31НГ1 содержит полную информацию о конструкции и области применения изделия:

ШР — тип соединителя: низкочастотный цилиндрический разъём, негерметичный.
60 — условный размер корпуса.
У — кабельная часть с угловым патрубком.
31 — число контактов.
Н — исполнение для неэкранированного кабеля.
Г — вилка.
1 — вариант сочетания диаметров контактов.

Технические характеристики

Разъём рассчитан на эксплуатацию в радиоэлектронной и радиотехнической аппаратуре. Максимальное рабочее напряжение составляет до 850 В постоянного тока (амплитудное значение).
