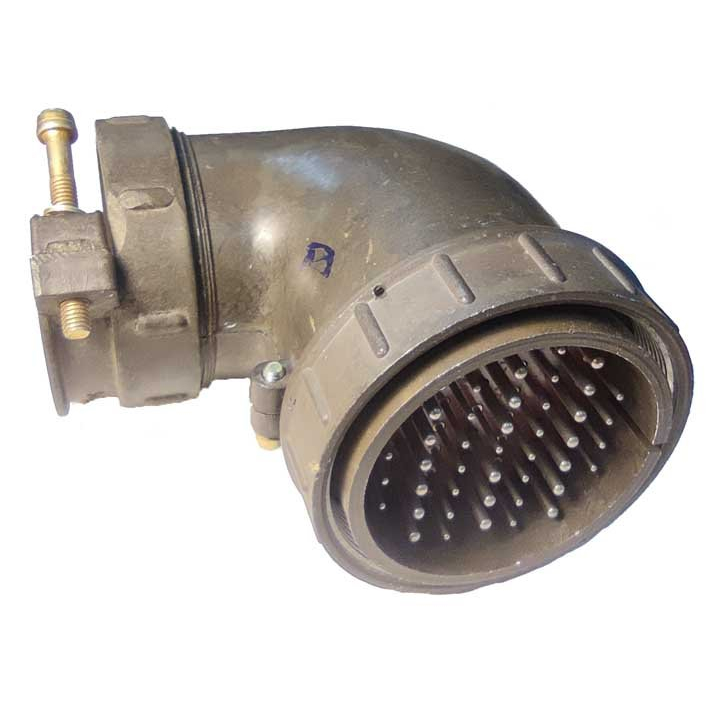

ШР60У31НГ1 — это кабельная низкочастотная вилка из серии соединителей ШР, предназначенная для объёмного монтажа в радио‑ и электроаппаратуре. Ниже — основные технические и конструкторские особенности.

• ШР — тип низкочастотного цилиндрического соединителя с резьбовым соединением.

• 60 — условный размер корпуса (диаметр порядка 70–75 мм).

• У — кабельная часть с угловым патрубком (90°).

• 31 — количество контактов в разъёме.

• Н — предназначен для неэкранированного кабеля.

• Г — вилка (кабельная часть).

• 1 — сочетание контактов (схема разводки).

Соединитель используется для соединения и разъединения цепей в электрических цепях постоянного и переменного тока с частотой до 3 МГц, с амплитудным напряжением до 850 В. Применяется в радиоэлектронной аппаратуре, устройствах телеметрии, измерительных приборах и промышленных системах, где нужен надёжный многоконтактный разъём с резьбовым соединением.

• Корпус металлический, изолятор обычно выполнен из карболита или аналогичного термостойкого материала.

• Контакты — штыри (вилка), монтаж на кабель — пайка или обжим по ТУ/ГОСТ.

• Сочленение с розеткой (например, блочной розеткой ШР60П31ЭГ1 или ШР60ПК31НГ1) — резьбовое, обеспечивает механическую фиксацию и устойчивость к вибрации.

• Максимальное напряжение цепи — до 850 В (амплитудное значение).

• Рабочий ток на контакт типично до 7–70 А в зависимости от диаметра контакта (1,5–5,5 мм).

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Климатическое исполнение ориентировано на УХЛ, внутренний монтаж; при наружном размещении требуется защита от осадков и интенсивной инсоляции.

• Рабочий диапазон температур — примерно от −60 °C до +60 °C, с возможностью кратковременных перегревов до +110 °C с учётом нагрева контактов.

• Разъём рассчитан на несколько сотен циклов сочленения–расчленения (до 500 циклов) и имеет минимальную наработку порядка 1000 часов; срок сохраняемости — не менее 15 лет.
