Назначение

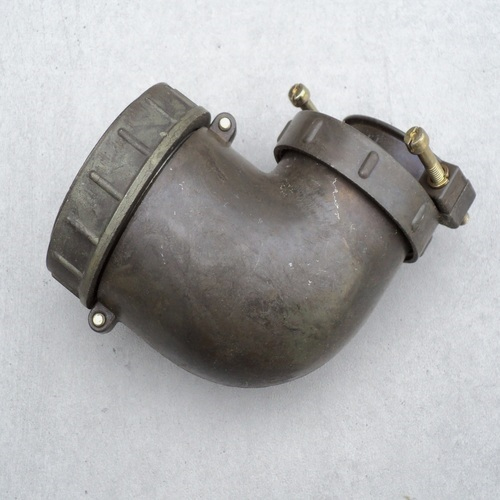

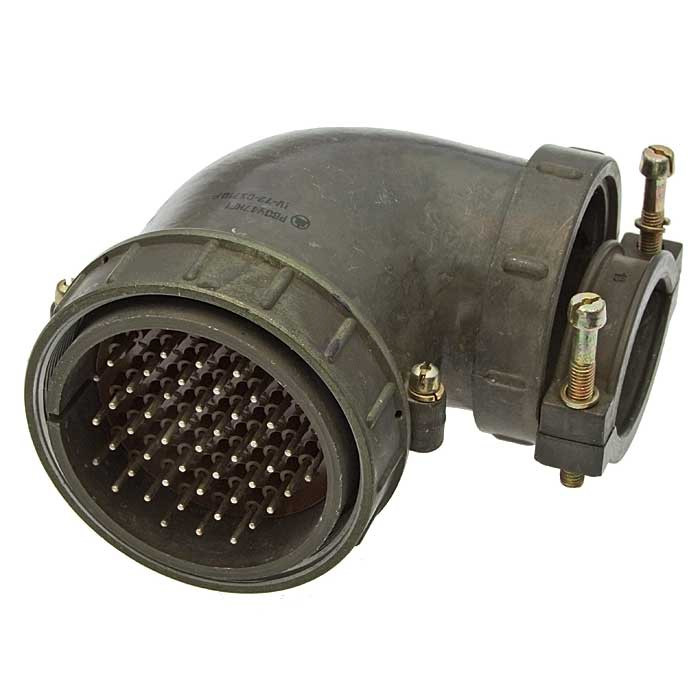

ШР60У31НГ1 — это кабельная вилка, представляющая собой низкочастотный цилиндрический соединитель серии ШР с резьбовым соединением и угловым патрубком. Она предназначена для надёжного соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Соединитель работает с постоянным током, переменным током с частотой до 3 мегагерц и импульсными сигналами при напряжении до 850 вольт.

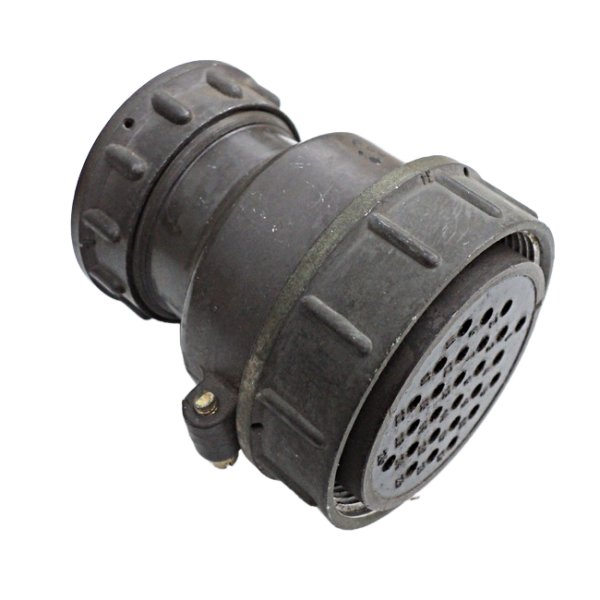

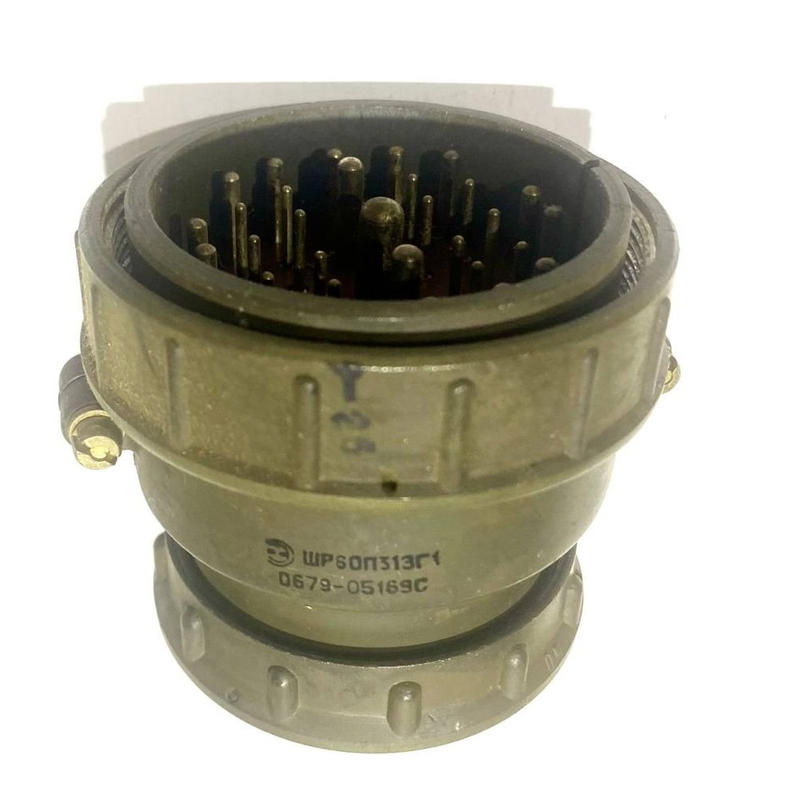

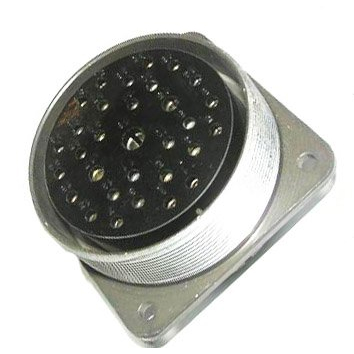

Эта вилка сочетается с соответствующими розетками, в частности с блочными ШР60П31 и кабельными аналогами. Применяется в составе электро- и радиоаппаратуры, в том числе в условиях пониженного давления и при воздействии экстремальных ускорений.

Расшифровка обозначения

• ШР — тип соединителя, негерметичное исполнение.
• 60 — условный размер корпуса.
• У — кабельное исполнение с угловым патрубком.
• 31 — количество контактов.
• Н — исполнение для неэкранированного кабеля.
• Г — вилка, то есть штыревые контакты.
• 1 — сочетание контактов.

Подтверждённые особенности и характеристики

Метод монтажа — объёмный с пайкой. Поляризация — одношпоночная, что обеспечивает правильную ориентацию при сочленении. Покрытие контактов — серебро или никель.

Соединитель рассчитан на рабочий ток до 70 ампер в зависимости от диаметра контактов, который составляет 1,5; 2,5; 3,5 или 5,5 миллиметра. Сопротивление контактов находится в диапазоне от 0,15 до 2,5 миллиома.

• Максимальное напряжение — 850 вольт.
• Максимальный ток на контакт — до 70 ампер.
• Количество циклов сочленения-расчленения — 500.
• Наработка — 1000 часов.
• Вибрация — в диапазоне от 1 до 5000 герц при ускорении 300 метров на секунду в квадрате.
• Удар — до 5000 метров на секунду в квадрате.

Климатическое исполнение — УХЛ. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия с учётом перегрева до плюс 110 градусов Цельсия. Срок сохраняемости — не менее 15 лет.

Материалы и производство

Соединитель изготавливается в России из металла с карболитовыми изоляторами. Такое сочетание материалов обеспечивает механическую прочность корпуса и электрическую изоляцию контактов, а также устойчивость к перепадам температуры и вибрационным нагрузкам.

Применение

Вилка ШР60У31НГ1 применяется для коммутации электрических цепей в электро- и радиоаппаратуре, включая оборудование, эксплуатируемое при пониженном давлении и экстремальных ускорениях. Благодаря угловому патрубку она удобна при монтаже в стеснённых условиях, когда кабель должен выходить под углом к оси соединителя. Для работы вилку сочленяют с ответными розетками соответствующего типоразмера.
