Назначение и область применения

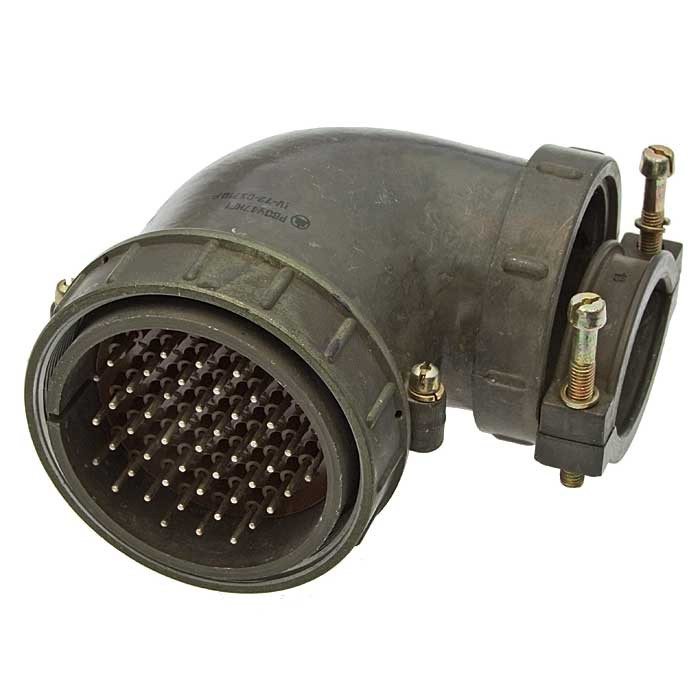

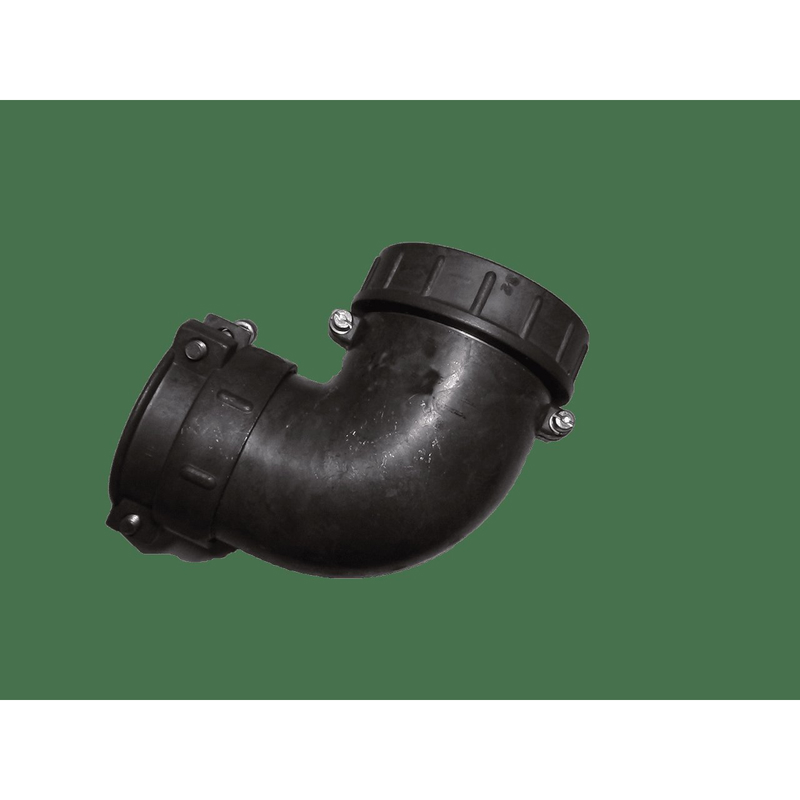

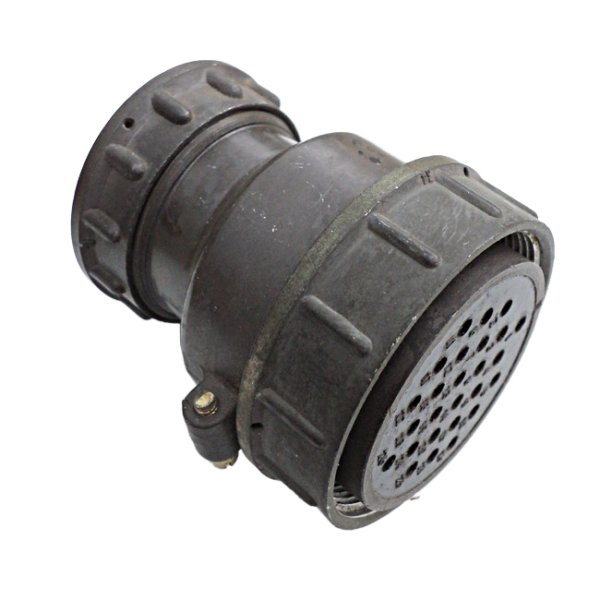

ШР60У31НГ1 «5» представляет собой советско-российский низкочастотный цилиндрический кабельный разъём типа «вилка» с резьбовым сочленением. Изделие относится к серии ШР и предназначено для соединения электрических цепей в аппаратуре общего и промышленного назначения. Разъём используют для коммутации проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, где требуется надёжное многоконтактное соединение с механически прочным резьбовым фиксированием.

Модель рассчитана на работу в цепях постоянного, переменного и импульсного тока частотой до 3 МГц при напряжении до 850 В. Конструкция допускает применение в составе измерительной, связной и промышленной радиоэлектронной аппаратуры. Для данной модели указывается совместимость с блочными ответными частями серии ШР60.

Расшифровка обозначения

Маркировка ШР60У31НГ1 «5» содержит информацию о конструктивных особенностях изделия:

• ШР — тип соединителя, указывающий на принадлежность к серии штепсельных разъёмов;
• 60 — условный размер корпуса, определяющий габаритную группу;
• У — угловое конструктивное исполнение кабельной части;
• 31 — количество контактов;
• Н — исполнение для неэкранированного кабеля;
• Г — вилка, то есть кабельная часть соединителя;
• 1 — сочетание контактов, определяющее вариант компоновки контактной группы.

Конструктивные особенности

Корпус разъёма выполнен из металла, что обеспечивает механическую прочность и защиту внутренних элементов. Изолятор изготовлен из карболита — материала, устойчивого к электрическим нагрузкам и сохраняющего свойства в широком диапазоне температур. Сочленение ответных частей осуществляется резьбовым способом, что исключает самопроизвольное разъединение при вибрациях и механических воздействиях.

Климатическое исполнение УХЛ допускает эксплуатацию в условиях умеренного и холодного климата. Температурный диапазон составляет примерно от минус 60 до плюс 100 или плюс 110 градусов Цельсия в зависимости от источника технической документации.

Электрические и механические параметры

По опубликованным техническим данным для серии ШР и данной модификации указываются следующие характеристики:

• рабочий ток на контакты разного диаметра — от 7 А до 70 А;
• сопротивление изоляции — не менее 5000 МОм;
• количество циклов сочленения-расчленения — 500;
• минимальная наработка — 1000 часов;
• срок сохраняемости — не менее 15 лет.

Монтаж разъёма кабельный, исполнение — для объёмного монтажа. Приёмка «5» означает приёмку заказчика, что подтверждает соответствие изделия требованиям, предъявляемым при поставке для конкретного применения.

Применение в аппаратуре

Разъём ШР60У31НГ1 «5» применяется в составе промышленного оборудования, измерительных комплексов, связной аппаратуры и радиоэлектронных устройств, где требуется надёжное многоконтактное соединение с высокой степенью защиты от внешних воздействий. Угловое исполнение кабельной части позволяет удобно размещать соединитель в стеснённых монтажных условиях, сокращая занимаемое пространство и обеспечивая оптимальную трассировку кабеля.

Преимущества конструкции

Резьбовое сочленение гарантирует стабильный электрический контакт и защищает соединитель от самопроизвольного размыкания при вибрационных нагрузках. Металлический корпус обеспечивает экранирование и механическую защиту. Наличие 31 контакта позволяет передавать значительное число сигналов или силовых цепей через один разъём, что упрощает монтаж и обслуживание аппаратуры.

Срок сохраняемости не менее 15 лет делает изделие пригодным для длительного хранения и эксплуатации в составе оборудования с продолжительным сроком службы. Минимальная наработка 1000 часов подтверждает надёжность конструкции при интенсивном использовании. Приёмка «5» гарантирует, что изделие прошло контроль в соответствии с установленными требованиями и пригодно для ответственных применений.
