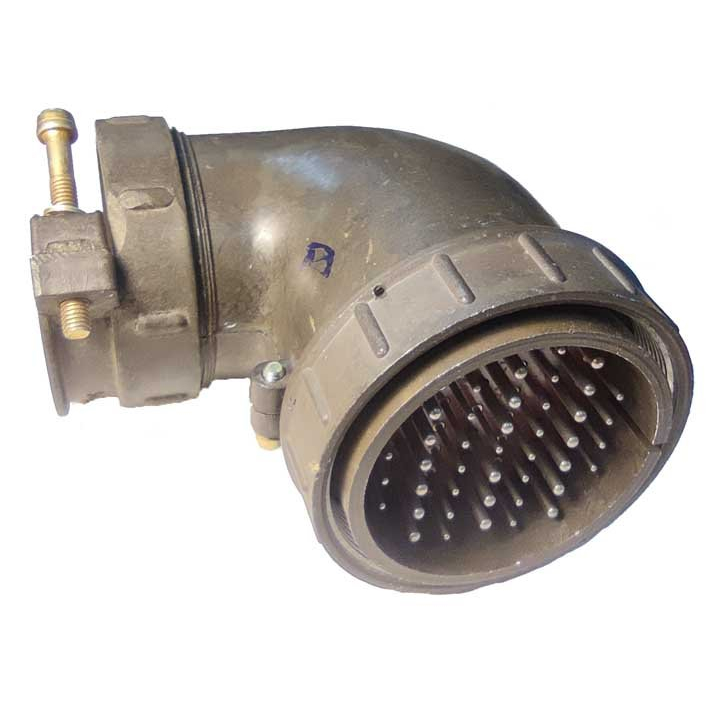

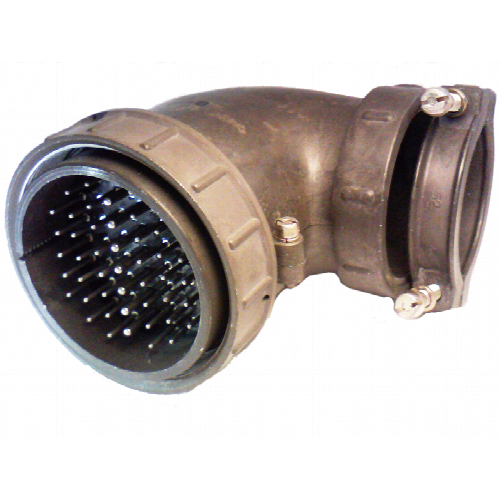

Соединитель ШР60У31ЭГ1Н представляет собой кабельный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока. Он может использоваться при частотах до 3 МГц и напряжениях до 850 В (амплитудное значение) и подходит для соединения и разъединения проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Основные характеристики

• Тип соединителя : Негерметичный, цилиндрический, объемного монтажа с резьбовым соединением.
• Количество контактов : 31.
• Конструктивное исполнение : Угловой патрубок.
• Материал корпуса : Пластмассовый.
• Покрытие контактов : Никель.
• Климатическое исполнение : УХЛ (умеренно холодный климат).
• Гарантийный срок хранения : 15 лет со дня изготовления.
• Гарантийная наработка :
  • 1000 часов во всех режимах;
  • 100000 часов в облегченном режиме.

Расшифровка обозначения

Обозначение ШР60У31ЭГ1Н можно расшифровать следующим образом:

• ШР — тип соединителя.
• 60 — условный размер корпуса.
• У — конструктивное исполнение с угловым патрубком.
• 31 — количество контактов.
• Э — предназначен для экранированного кабеля.
• Г — обозначает, что это вилка (в отличие от розетки).
• 1 — условное число сочетаний контактов.

Применение

Соединитель ШР60У31ЭГ1Н используется в различных областях электроники и радиотехники, обеспечивая надежное соединение в схемах. Он может применяться в приборах, где требуется высокая надежность соединений и устойчивость к внешним воздействиям.
