Назначение и область применения

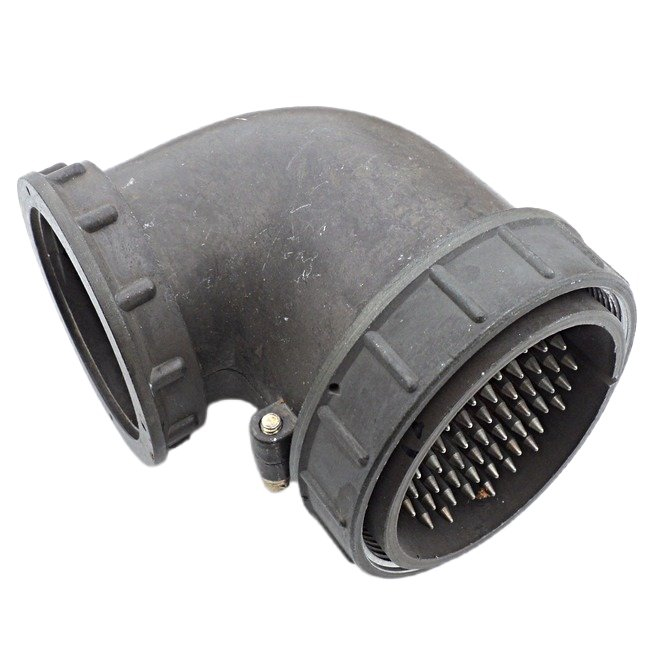

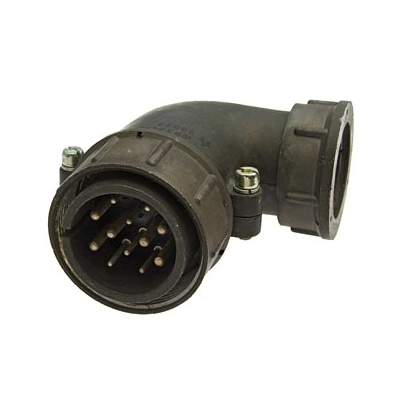

ШР60У31ЭГ1 — это кабельная вилка (разъём) из серии низкочастотных цилиндрических соединителей ШР с угловым патрубком и накидной гайкой. Изделие предназначено для надёжного соединения и разъединения электрических цепей в составе электро- и радиоаппаратуры. Разъём обеспечивает коммутацию проводов, кабелей, узлов и блоков как при внутреннем, так и при наружном монтаже.

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Рабочий ток на контакт достигает 70 А в зависимости от диаметра контактных пар — применяются контакты диаметром 1,5 мм, 2,5 мм, 3,5 мм и 5,5 мм. Такое разнообразие типоразмеров позволяет подбирать вилку под конкретные токовые нагрузки и сечения подключаемых проводников.

Климатическое исполнение УХЛ2 по ГОСТ 15150-69 допускает эксплуатацию изделия в условиях умеренного и холодного климата. Допускается наружное применение при условии защиты потребителем от прямого попадания дождя, воздействия динамической пыли и солнечного излучения.

Подтверждённые технические особенности

Вилка ШР60У31ЭГ1 обладает комплексом характеристик, обеспечивающих стабильную работу в составе ответственного оборудования. К числу подтверждённых особенностей относятся:

• Диапазон рабочих температур окружающей среды от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с учётом перегрева контактов — до плюс 110 градусов Цельсия.
• Сопротивление изоляции не менее 5000 МОм, что гарантирует высокую степень электрической развязки между контактами и корпусом.
• Устойчивость к вибрационным нагрузкам в диапазоне частот от 1 Гц до 5000 Гц с ускорением до 300 метров в секунду в квадрате.
• Стойкость к одиночным ударным воздействиям с ускорением до 5000 метров в секунду в квадрате.
• Ресурс по числу циклов соединения и разъединения — не менее 500.
• Наработка до отказа — не менее 1000 часов.
• Срок сохраняемости до ввода в эксплуатацию — 15 лет.

Габаритные размеры изделия составляют 107,6 мм на 95,4 мм на 72,5 мм, что позволяет учитывать занимаемое пространство при компоновке аппаратуры. Конструкция с угловым патрубком обеспечивает удобный вывод кабеля под углом, снижая требования к свободному месту вдоль оси разъёма.

Применение в оборудовании

Соединители серии ШР60 широко применяются в промышленной электронике, измерительной технике, системах управления и силовых цепях. Вилка ШР60У31ЭГ1 устанавливается на концах кабельных сборок и служит ответной частью для соответствующих розеток. Благодаря накидной гайке обеспечивается фиксация сочленённой пары и защита от самопроизвольного разъединения при вибрациях и механических воздействиях.

Изделие подходит для внутреннего монтажа в шкафах, блоках и стойках аппаратуры, а также для подключения внешних цепей при соблюдении требований по защите от атмосферных осадков и прямого солнечного света. Широкий температурный диапазон позволяет эксплуатировать разъём в неотапливаемых помещениях и в условиях холодного климата.

Диаметры контактов 1,5 мм, 2,5 мм, 3,5 мм и 5,5 мм дают возможность использовать вилку для цепей различного назначения — от слаботочных сигнальных линий до силовых подключений с токами до 70 А. При выборе конкретного исполнения необходимо учитывать требуемое сечение жил кабеля и допустимую токовую нагрузку.

Монтаж и эксплуатационные требования

При монтаже вилки ШР60У31ЭГ1 необходимо обеспечить качественную заделку кабеля в угловой патрубок и надёжное присоединение жил к контактам соответствующего диаметра. Накидная гайка должна затягиваться до упора для обеспечения герметичности сочленения и сохранения параметров вибростойкости.

Эксплуатация при температурах ниже минус 60 градусов Цельсия не допускается, как и длительное воздействие прямых солнечных лучей без дополнительных защитных кожухов. При наружном применении следует предусмотреть укрытие, исключающее попадание дождя и скопление пыли на контактных поверхностях.

Перед первым включением рекомендуется проверить сопротивление изоляции и целостность контактных соединений. Периодический осмотр в процессе эксплуатации позволяет своевременно выявлять ослабление затяжки гайки и признаки износа контактов, что способствует сохранению заявленных характеристик на протяжении всего срока службы.
