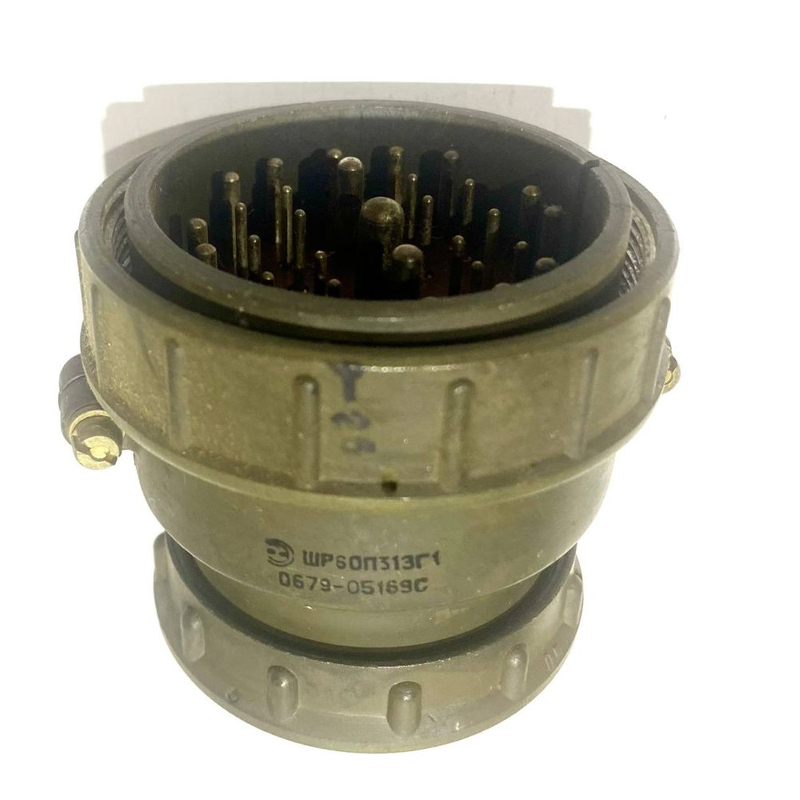

ШР60У31ЭГ1

Цена:

2600 ₽

Технические характеристики

ШР60У31ЭГ1

ШР60У31ЭГ1 — это низкочастотный цилиндрический электрический разъём российского производства, предназначенный для подключения в цепях постоянного и переменного тока частотой до 3 МГц.

Расшифровка обозначения

Обозначение ШР60У31ЭГ1 расшифровывается следующим образом: ШР — тип соединителя, 60 — условный размер корпуса, У — кабельная вилка с угловым патрубком, 31 — количество контактов, Э — гайка для экранированного кабеля, Г — приборная часть, 1 — одношпоночная поляризация.

Технические характеристики

Разъём рассчитан на рабочий ток до 70 А на контакт и напряжение до 850 В (амплитудное значение). +1
Сопротивление изоляции составляет не менее 5000 МОм, а количество циклов сочленения-расчленения достигает 500 при минимальной наработке 1000 часов. +1
Он выдерживает широкий диапазон температур от -60°C до +110°C (с учётом перегрева контактов), синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары до 5000 м/с² и пониженное давление до 1,3·10⁻⁴ Па.

Применение

Такие разъёмы используются в авиации, судостроении и других отраслях, где требуется надёжное соединение в жёстких условиях эксплуатации, включая вибрации и экстремальные температуры. +1
Срок сохраняемости изделия — не менее 15 лет.

Описание

Назначение разъёма

ШР60У31ЭГ1 — низкочастотный цилиндрический электрический разъём российского производства. Артикул изделия — 11148. Разъём предназначен для подключения в цепях постоянного и переменного тока частотой до 3 МГц.

Изделие применяется в авиации, судостроении и других отраслях, где требуется надёжное электрическое соединение в жёстких условиях эксплуатации. Конструкция рассчитана на работу при вибрациях, механических ударах, экстремальных температурах и пониженном атмосферном давлении.

Расшифровка обозначения

Маркировка ШР60У31ЭГ1 содержит сведения о типе соединителя, корпусе, исполнении и количестве контактов:

ШР — тип соединителя;
60 — условный размер корпуса;
У — кабельная вилка с угловым патрубком;
31 — количество контактов;
Э — гайка для экранированного кабеля;
Г — приборная часть;
1 — одношпоночная поляризация.

Такая расшифровка позволяет точно определить исполнение разъёма и его совместимость с ответной частью при подборе комплектующих.

Технические характеристики

Электрические параметры

Диапазон рабочих частот: до 3 МГц;
Рабочий ток: до 70 А на контакт;
Рабочее напряжение: до 850 В (амплитудное значение);
Сопротивление изоляции: не менее 5000 МОм.

Механические и климатические параметры

Количество циклов сочленения-расчленения: 500;
Минимальная наработка: 1000 часов;
Рабочий температурный диапазон: от −60 °C до +110 °C с учётом перегрева контактов;
Синусоидальная вибрация: частота 1–5000 Гц, ускорение до 300 м/с²;
Механические удары: до 5000 м/с²;
Пониженное атмосферное давление: до 1,3·10⁻⁴ Па;
Срок сохраняемости: не менее 15 лет.

Перечисленные параметры подтверждают пригодность изделия для длительной эксплуатации в сложных условиях.

Применение и особенности монтажа

Разъём используется в авиационной и судовой аппаратуре, а также в других отраслях, где предъявляются повышенные требования к вибростойкости и стабильности электрического контакта. Наличие гайки для экранированного кабеля позволяет присоединять экранированный кабель.

Одношпоночная поляризация исключает неправильное сочленение контактов. Угловой патрубок кабельной вилки упрощает прокладку кабеля в ограниченном пространстве, а приборное исполнение части обеспечивает удобную установку на панелях и корпусах оборудования.
