Назначение

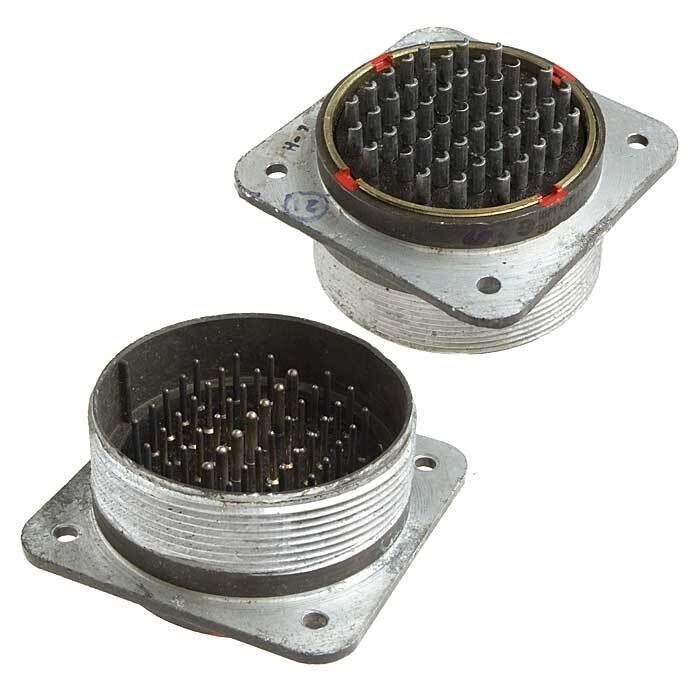

ШР60У Э хвост с Э гайкой (артикул 51989) представляет собой кабельную часть цилиндрического низкочастотного электрического разъёма серии ШР советского и российского производства. Данный соединитель предназначен для работы в радиоэлектронной и радиотехнической аппаратуре, которая подвергается воздействию вибраций, ударов и экстремальных температур. Изделие относится к категории ШР60 и применяется при кабельном монтаже.

Серия ШР — это тип цилиндрического соединителя общего назначения. Условный размер корпуса в данном случае составляет 60. Изделие используется для коммутации электрических цепей в составе различных устройств и систем, где требуется надёжное соединение и защита от внешних воздействий.

Конструктивные особенности

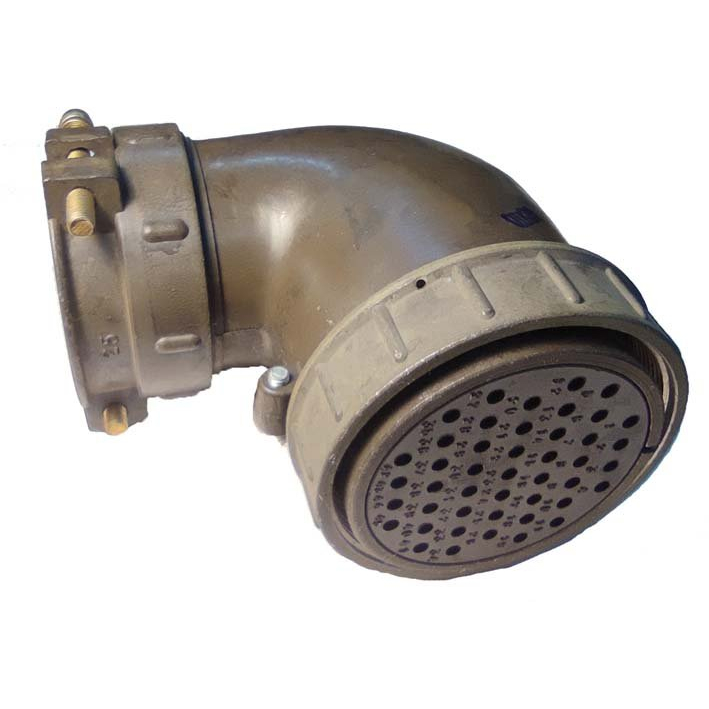

Буква «У» в маркировке обозначает угловое конструктивное исполнение патрубка. Такой соединитель удобен для монтажа в стеснённых условиях, где прямой вывод кабеля невозможен или неудобен. Угловой патрубок позволяет направить кабель под углом к оси разъёма.

Обозначение «Э хвост» указывает на патрубок с исполнением для экранированного кабеля. Это отличает его от исполнения «Н», предназначенного для неэкранированного кабеля. Экранированное исполнение обеспечивает защиту передаваемого сигнала от внешних электромагнитных помех и снижает уровень собственного излучения.

«Э гайка» — это соответствующая концевая гайка, которая обеспечивает надёжное экранирование и монтаж. Гайка фиксирует экранирующую оплётку кабеля и обеспечивает электрический контакт экрана с корпусом соединителя, что важно для сохранения целостности экранирования по всей длине кабельной сборки.

Технические характеристики

• Максимальное рабочее напряжение: до 850 В.
• Ток на контакт: до 17,5 А.
• Рабочая температура: от минус 60 до плюс 60 градусов Цельсия.
• Кратковременная смена температуры: до плюс 110 градусов Цельсия.
• Устойчивость к вибрации: до 300 метров на секунду в квадрате в диапазоне от 1 до 5000 Герц.
• Устойчивость к ударам: до 5000 метров на секунду в квадрате.
• Сопротивление изоляции: не менее 5000 Мегаом.
• Ресурс: 500 циклов соединений и минимум 1000 часов наработки.

Применение

Соединитель используется для кабельного монтажа в аппаратуре с защитой от пыли и влаги, включая внутреннее и наружное применение. Климатическое исполнение УХЛ допускает эксплуатацию в условиях умеренного и холодного климата. Изделие подходит для работы в условиях пониженного давления и экстремальной среды.

Благодаря высокой стойкости к вибрациям, ударам и широкому диапазону температур ШР60У Э хвост с Э гайкой востребован в радиоэлектронной и радиотехнической промышленности, где предъявляются повышенные требования к надёжности электрических соединений. Экранированное исполнение делает его пригодным для передачи слабых сигналов в условиях интенсивных электромагнитных помех.

Комплектация и модификации

ШР60У Э хвост с Э гайкой поставляется в виде кабельной части разъёма. Дополнительные индексы в маркировке серии ШР уточняют модификацию: например, количество контактов (31 или 47), а также обозначение Ш или Г для вилки и розетки соответственно.

Производитель в предоставленных данных не указан. Артикул изделия — 51989. Характеристики в карточке товара VirtueMart могут быть дополнены при наличии точных сведений о конкретной модификации.
