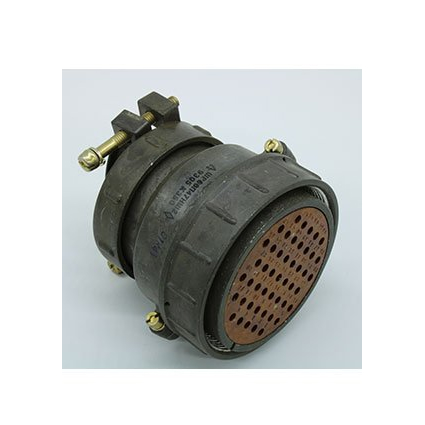

ШР60СК47НШ2 представляет собой приборную вилку низкочастотного цилиндрического соединителя общего назначения. Она применяется в радиоэлектронной и радиотехнической аппаратуре для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро- и контрольно-измерительных приборах.

Характеристики

• Рабочий ток: до 7 А на контактах 1,5 мм и до 17,5 А на контактах 2,5 мм. ?

• Максимальное напряжение постоянного тока: 850 В. ?

• Диаметры контактов: 1,5 мм и 2,5 мм, покрытие серебром. ?

• Сопротивление контактов: 2,5 мОм (1,5 мм) и 1 мОм (2,5 мм). ?

• Сопротивление изоляции: не менее 5000 МОм. ?

• Количество сочленений: 500, наработка минимум 1000 часов. ?

Условия эксплуатации

Соединитель рассчитан на температуру от -60°C до +60°C (до +110°C с учетом перегрева контактов), пониженное давление 1,3·10^{-4} Па. Выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с?, удары до 5000 м/с? (одиночные) и 350 м/с? (многократные), линейные нагрузки 2000 м/с?.

Конструкция

вилка имеет угловой патрубок и гайку для неэкранированного кабеля, резьбовое сочленение, монтаж пайкой. Габариты: 108?99,4?68 мм, сечение проводов до 2 мм? (1,5 мм) и 3 мм? (2,5 мм). Климатическое исполнение УХЛ для внутреннего и наружного применения (с защитой).
