Назначение и область применения

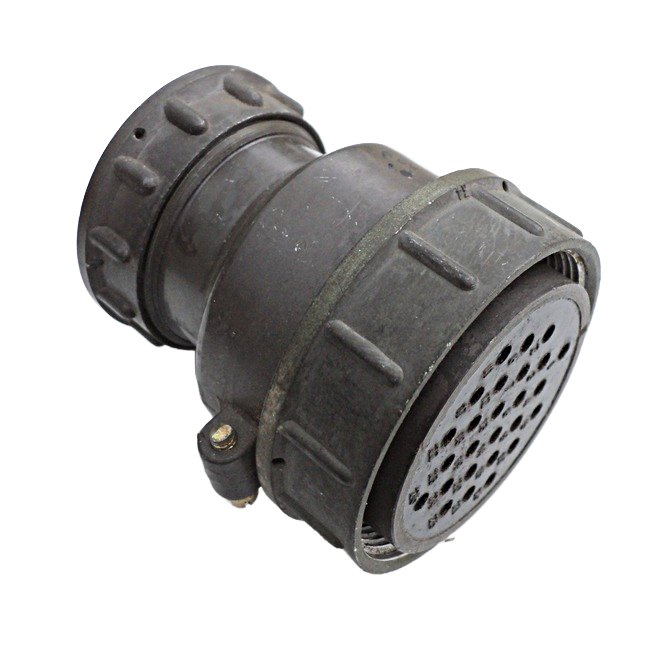

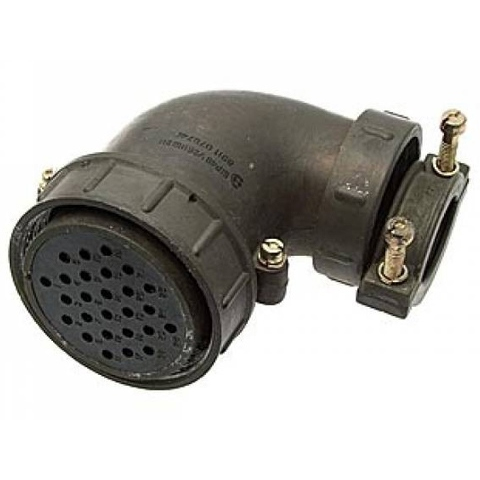

ШР60СК47НГ2 представляет собой приборную розетку серии ШР с условным размером корпуса 60 мм и 47 контактами. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Розетка обеспечивает надёжное разъёмное соединение электрических цепей и рассчитана на эксплуатацию в составе стационарного и подвижного оборудования.

Конструкция предусматривает 47 контактов, из которых обычно 40 штук имеют диаметр 1,5 мм, а 7 штук — диаметр 2,5 мм. Такое сочетание позволяет гибко распределять сильноточные и сигнальные цепи внутри одного корпуса. Розетка соответствует требованиям ТУ 6313-022-61929916-2015 для общепромышленного исполнения, год выпуска конструкторской документации — 2015.

Электрические характеристики

Изделие рассчитано на следующие рабочие параметры:

• Рабочий ток на контактах диаметром 1,5 мм — до 7 А.
• Рабочий ток на контактах диаметром 2,5 мм — от 17,5 А до 35 А.
• Максимальная общая токовая нагрузка — до 399 А.
• Максимальное рабочее напряжение постоянного тока — не более 850 В.
• Сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление контакта диаметром 2,5 мм — не более 1 мОм.

Контактные поверхности имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению в процессе длительной эксплуатации. Низкие значения сопротивления контактов способствуют уменьшению нагрева при прохождении номинальных токов и сохранению электрических параметров соединения.

Условия эксплуатации и конструктивные особенности

Розетка ШР60СК47НГ2 выполнена в климатическом исполнении УХЛ и допускает применение как внутри помещений, так и на открытом воздухе при условии защиты от прямого воздействия пыли и влаги. Диапазон рабочих температур окружающей среды составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия. С учётом перегрева контактов допустимая температура контактных элементов достигает плюс 110 градусов Цельсия.

Корпус условного размера 60 мм обеспечивает совместимость с ответными вилками серии ШР соответствующего типоразмера. Конструкция ориентирована на многократные сочленения и расчленения без потери механической прочности и электрических характеристик. Серебряное покрытие контактов дополнительно повышает износостойкость контактных пар при коммутационных циклах.

Рекомендации по применению

ШР60СК47НГ2 целесообразно использовать в блоках питания, распределительных устройствах, измерительных комплексах и радиоэлектронных стойках, где требуется компактное размещение большого числа цепей с одновременным присутствием слаботочных сигнальных линий и сильноточных цепей питания. Перед монтажом рекомендуется проверить соответствие распайки контактов проектной схеме, а также обеспечить надёжную фиксацию ответной части для предотвращения самопроизвольного разъединения при вибрационных нагрузках.
