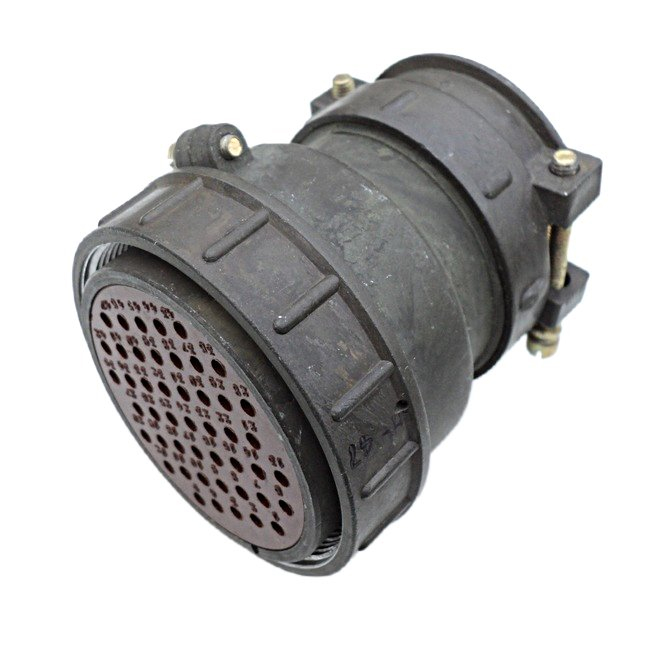

ШР60СК47НГ2 «ОТК» — это приборная розетка из серии цилиндрических разъёмов ШР, производства казанского предприятия «Элекон». Предназначена для использования в радио‑ и радиотехнической аппаратуре, а также в промышленной электронике как соединитель общего назначения.

• ШР — тип цилиндрического электрического соединителя.

• 60 — условный размер корпуса (диаметр ≈ 60 мм).

• СК — конструктивное исполнение приборной части: приборная розетка с угловым патрубком (СК), т.е. кабельный штуцер подходит под углом к корпусу.

• 47 — количество контактов (обычно 40 контактов диаметром 1,5 мм и 7 — 2,5 мм).

• НГ2 — указывает на негерметичное исполнение , климатическое исполнение УХЛ (внутреннее и наружное применение при определённой защите от пыли и влаги), а «2» — сочетание контактной системы.

• ОТК — чаще всего означает, что изделие поставляется в комплектации, прошедшей ОТК (отдел технического контроля), т.е. со свежими сертификатами и документами качества.

• Количество контактов: 47 шт (40 × Ø1,5 мм + 7 × Ø2,5 мм).

• Максимальный ток контакта: до 7 А для Ø1,5 мм и до 17,5–35 А для Ø2,5 мм, общая токовая нагрузка до ≈ 399 А.

• Максимальное рабочее напряжение постоянного тока: до 850 В.

• Сопротивление контакта: не более 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм), покрытие контактов — серебро/никель.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Диапазон рабочих температур окружающей среды: от –60 °C до +60 °C , с учётом перегрева контактов верхний предел может достигать +110 °C.

• Атмосферное пониженное давление — до ≈ 1,3·10⁻⁴ Па (практически вплоть до вакуума).

• Вибрация: синусоидальная вибрация до 300 м/с² (30 g) в диапазоне частот 1–5000 Гц ; ударные нагрузки до 350 м/с² многократно и до 5000 м/с² одиночных ударов.

• Климатическое исполнение УХЛ — предназначена как для внутренней, так и для наружной установки при достаточной защите от механических воздействий и атмосферных факторов.
