Назначение и область применения

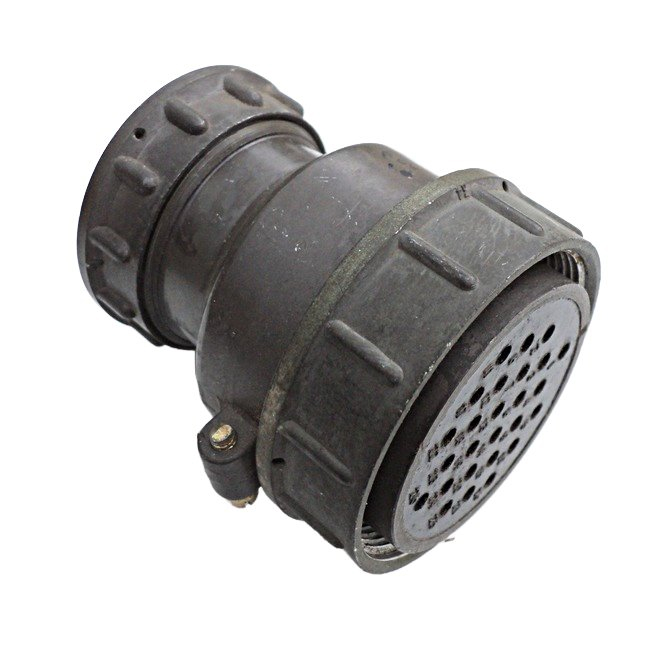

ШР60СК47ЭГ2 представляет собой приборную розетку низкочастотного цилиндрического соединителя серии ШР60. Изделие предназначено для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в составе электро- и радиоаппаратуры. Конструкция предусматривает резьбовое соединение и нормальные габариты, что обеспечивает надёжную фиксацию ответной части и стабильность электрического контакта в условиях эксплуатации.

Розетка разработана для объёмного монтажа и изготавливается для внутреннего применения в климатическом исполнении УХЛ2. Допускается наружное использование при условии защиты от прямого воздействия дождя, пыли и солнечного излучения. Такое сочетание характеристик делает соединитель востребованным в промышленной электронике, приборостроении, измерительной технике и аппаратуре специального назначения, где требуется высокая плотность контактов и устойчивость к внешним факторам.

Технические особенности и электрические параметры

Соединитель оснащён 47 контактами, распределёнными по двум типоразмерам. Основную группу составляют 40 контактов диаметром 1,5 мм, дополнительные 7 контактов имеют диаметр 2,5 мм. Подобная комбинация позволяет передавать как сигнальные цепи с умеренными токами, так и силовые линии с повышенной нагрузкой.

Ключевые электрические характеристики

• Максимальное рабочее напряжение — 850 В амплитудного значения.
• Частота тока — до 3 МГц для постоянного и переменного токов.
• Рабочий ток на контактах диаметром 1,5 мм — до 7 А.
• Рабочий ток на контактах диаметром 2,5 мм — от 17,5 до 35 А в зависимости от условий эксплуатации.
• Сопротивление контакта для выводов 1,5 мм — не более 2,5 мОм.
• Сопротивление контакта для выводов 2,5 мм — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Низкое переходное сопротивление и высокое сопротивление изоляции обеспечивают минимальные потери сигнала и надёжную гальваническую развязку между соседними цепями даже при плотной компоновке контактов.

Механическая стойкость и ресурс

Изделие рассчитано на эксплуатацию в условиях воздействия синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц. Это подтверждает пригодность розетки для применения в аппаратуре, подверженной механическим нагрузкам, включая транспортное и стационарное оборудование с вибрирующими узлами.

Ресурс соединителя составляет 500 сочленений. Данный показатель определяет допустимое количество циклов соединения и разъединения без потери эксплуатационных характеристик. Резьбовая конструкция сочленения способствует равномерному распределению усилия по контактной группе и снижает риск повреждения выводов при многократном подключении.

Конструктивное исполнение

Розетка выполнена в категории ШР60 и предназначена для объёмного монтажа внутри корпусов приборов или на монтажных панелях. Нормальные габариты соответствуют стандартным присоединительным размерам серии, что обеспечивает совместимость с ответными вилками аналогичного типономинала. Приборная ориентация изделия предполагает стационарную установку с последующим подключением кабельной части со стороны ответного разъёма.

Климатическое исполнение УХЛ2 охватывает умеренный и холодный климат при размещении в помещениях с нерегулируемыми температурными условиями. При наружном монтаже необходимо предусмотреть дополнительные защитные кожухи или размещение в герметичных отсеках, исключающих прямое попадание атмосферных осадков и ультрафиолетового излучения на корпус соединителя.

Артикул изделия — 51986. Год постановки на учёт — 2015. Соединитель серии ШР60 с 47 контактами предоставляет разработчикам аппаратуры гибкое решение для организации многоканальных электрических связей с резервом по токовой нагрузке на силовых выводах.
