Назначение и область применения

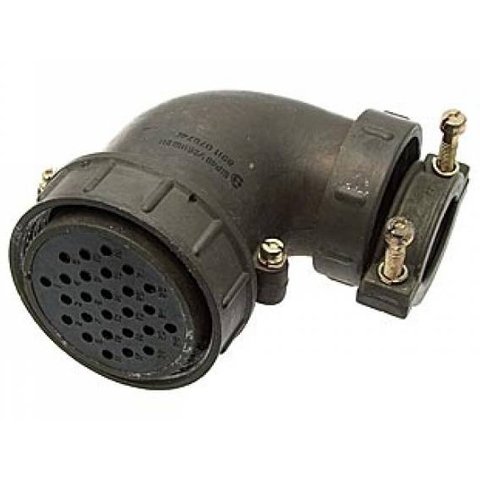

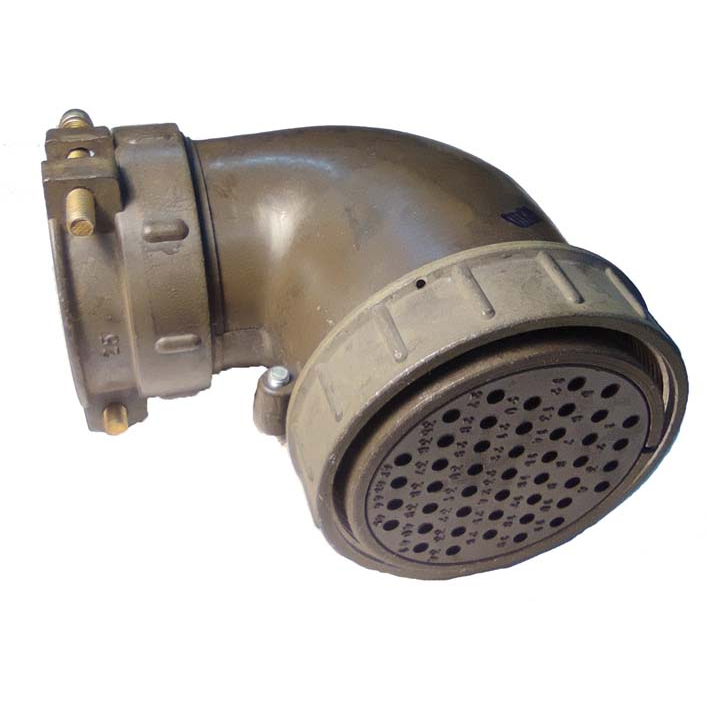

ШР60СК45НГ2 — это розетка низкочастотного цилиндрического соединителя объёмного монтажа с резьбовым соединением нормальных габаритов. Изделие предназначено для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки, в электро- и радиоаппаратуре. Розетка рассчитана на работу в составе ответственных соединений, где требуется надёжный электрический контакт и устойчивость к внешним механическим воздействиям.

Конструктив предусматривает внутренний монтаж. Климатическое исполнение соответствует УХЛ2 по ГОСТ 15150-69. Допускается наружное применение при условии защиты от прямого попадания дождя, динамической пыли и солнечного излучения. Таким образом, соединитель может использоваться как внутри помещений, так и в уличных шкафах, кожухах и корпусах оборудования с дополнительной защитой от атмосферных осадков.

Электрические и механические характеристики

Розетка работает в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В амплитудного значения. Это позволяет применять изделие в низкочастотных и умеренно высокочастотных трактах радиоэлектронной аппаратуры, системах управления и силовых цепях с соответствующими параметрами.

Основные подтверждённые особенности конструкции и электрических параметров:

• сочетание контактов — 2: обычно 25 штук диаметром 1,5 мм и 20 штук диаметром 2,5 мм;
• материал контактов — серебро, обеспечивающее низкое переходное сопротивление и стабильность соединения;
• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений-расчленений — 500 циклов;
• устойчивость к механическим ударам многократного действия — до 350 м/с²;
• резьбовое соединение нормальных габаритов для надёжной фиксации ответной части.

Показатель изоляции не менее 5000 МОм подтверждает высокое качество диэлектрических материалов и собранного узла в целом. Ресурс в 500 циклов сочленения-расчленения достаточен для эксплуатации в оборудовании, где перекоммутация выполняется периодически при техническом обслуживании или переконфигурации.

Монтаж и особенности эксплуатации

Изделие относится к соединителям объёмного монтажа, то есть проводники подключаются непосредственно к контактным хвостовикам розетки пайкой или обжимом с учётом принятой технологии на предприятии-изготовителе конечной аппаратуры. Резьбовое соединение обеспечивает плотное и надёжное сочленение с ответной вилкой, исключая самопроизвольное расчленение при вибрациях и ударах.

При наружном применении необходимо размещать розетку внутри корпусов, исключающих прямое воздействие дождя и пыли, а также предусматривать защиту от длительного солнечного излучения, которое может ускорять старение изоляционных материалов. Внутренний монтаж по климатическому исполнению УХЛ2 предполагает эксплуатацию в условиях умеренного и холодного климата.

Совместимость и применение в аппаратуре

Соединители серии ШР60 традиционно применяются в промышленной электронике, контрольно-измерительном оборудовании, связной аппаратуре и системах автоматики. Розетка ШР60СК45НГ2 рассчитана на совместную работу с ответными вилками того же типоразмера и сочетания контактов. Благодаря серебряному покрытию контактов и высокому сопротивлению изоляции, изделие сохраняет стабильные параметры в течение всего срока службы.

Изделие поставляется как комплектующее для производителей электронной и электротехнической продукции, а также для ремонта и модернизации действующего парка аппаратуры, в которой применяются соединители нормальных габаритов с резьбовым креплением.
