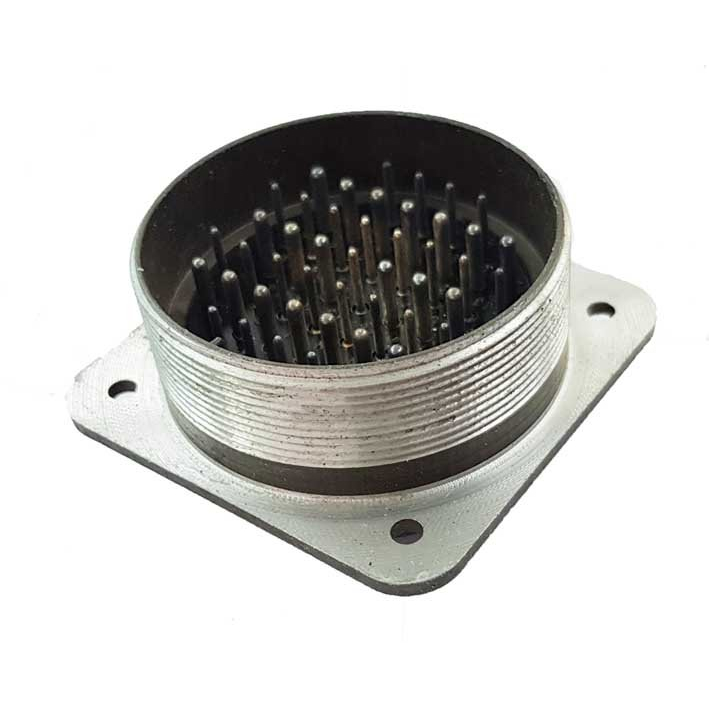

ШР60СК45ЭШ2 ВИЛКИ 2015г

Цена:

4550 ₽

В наличии: 29 шт.

Технические характеристики

ШР60СК45ЭШ2 — это приборная вилка низкочастотного цилиндрического соединителя общего назначения.

Применение

Предназначена для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, включая провода, кабели, узлы и блоки.
Используется во внутренних и наружных условиях (при защите от пыли и влаги потребителем) в климатическом исполнении УХЛ.
Подходит для цепей постоянного и переменного тока частотой до 3 МГц. ?

Характеристики

Максимальное напряжение (амплитудное): 850 В.
Рабочий ток на контактах: 7 А (диаметр 1,5 мм), 17,5 А (диаметр 2,5 мм).
Количество контактов: 45. ?

Конструкция: с угловым патрубком и гайкой для экранированного кабеля, резьбовое сочленение, монтаж на панель.
Условия эксплуатации: температура от -60°C до +60°C (до +110°C с учетом перегрева), пониженное давление 1,3·10^{-4} Па. ?
Вибрация: 1–5000 Гц, 300 м/с?; удар одиночный 5000 м/с?, многократный 350 м/с?; линейная нагрузка 2000 м/с?.
Наработка: минимум 1000 часов.

Информация по моделям 2015 г. не указана.

Описание

Назначение соединителя ШР60СК45ЭШ2

ШР60СК45ЭШ2 представляет собой приборную вилку низкочастотного цилиндрического соединителя общего назначения. Устройство предназначено для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Соединитель работает с проводами, кабелями, узлами и блоками различного оборудования, обеспечивая надёжный электрический контакт и механическую фиксацию.

Изделие допускает эксплуатацию как во внутренних, так и в наружных условиях. При наружном применении потребитель должен обеспечить дополнительную защиту от пыли и влаги. Климатическое исполнение соответствует категории УХЛ, что подтверждает пригодность для умеренного и холодного климата. Соединитель подходит для работы в цепях постоянного и переменного тока с частотой до 3 МГц.

Технические характеристики

ШР60СК45ЭШ2 рассчитан на максимальное амплитудное напряжение 850 В. Количество контактов составляет 45. Рабочий ток зависит от диаметра контактных элементов:

контакты диаметром 1,5 мм — ток до 7 А;
контакты диаметром 2,5 мм — ток до 17,5 А.

Конструкция предусматривает угловой патрубок и гайку для экранированного кабеля. Сочленение ответных частей выполняется резьбовым способом, монтаж осуществляется на панель. Такое исполнение обеспечивает устойчивость к механическим воздействиям и удобство подключения экранированных линий.

Условия эксплуатации и стойкость к внешним воздействиям

Соединитель сохраняет работоспособность в широком диапазоне температур: от минус 60 до плюс 60 градусов Цельсия. С учётом перегрева контактов допускается кратковременная работа при температуре до плюс 110 градусов Цельсия. Изделие выдерживает пониженное атмосферное давление 1,3 на 10 в минус четвёртой степени паскаля.

Устройство обладает высокой устойчивостью к механическим нагрузкам:

вибрация в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров в секунду за секунду;
одиночный удар с ускорением 5000 метров в секунду за секунду;
многократные удары с ускорением 350 метров в секунду за секунду;
линейная нагрузка 2000 метров в секунду за секунду.

Минимальная наработка изделия составляет 1000 часов. Артикул товара — 51983. Год выпуска модели — 2015. Приборная вилка ШР60СК45ЭШ2 подходит для комплектации радиоэлектронных устройств, измерительных систем и промышленного оборудования, где требуется стабильное разъёмное соединение с большим числом контактов и работой в сложных климатических условиях.
