Назначение изделия

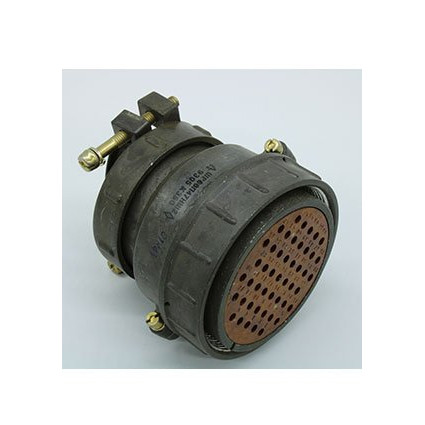

ШР60СК45ЭГ2 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение электрических цепей. Розетка обеспечивает коммутацию 45 контактов и рассчитана на работу в составе электрических соединителей, применяемых для соединения проводов, кабелей, узлов и блоков.

Конструкция розетки предусматривает использование во внутренних и наружных установках. При эксплуатации вне помещений потребитель должен обеспечить защиту изделия от прямого воздействия пыли и влаги. Климатическое исполнение УХЛ позволяет применять розетку в условиях умеренного и холодного климата, что расширяет возможные области её использования в промышленной и специальной аппаратуре.

Подтверждённые технические особенности

Розетка ШР60СК45ЭГ2 имеет комбинированную контактную группу, включающую контакты двух типоразмеров. Это позволяет в одном соединителе коммутировать цепи с различными токовыми нагрузками, оптимизируя компоновку аппаратуры и сокращая количество применяемых разъёмов.

Электрические параметры

• Рабочий ток на контактах диаметром 1,5 мм — 7 А.
• Рабочий ток на контактах диаметром 2,5 мм — 17,5 А.
• Максимальное напряжение постоянного тока — 850 В.
• Сопротивление контактов диаметром 1,5 мм — до 2,5 мОм.
• Сопротивление контактов диаметром 2,5 мм — до 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Контактная группа и покрытие

Розетка содержит 45 контактов, из которых 25 контактов имеют диаметр 1,5 мм, а 20 контактов — диаметр 2,5 мм. Контакты покрыты серебром, что обеспечивает стабильное переходное сопротивление и высокую коррозионную стойкость контактных поверхностей в процессе длительной эксплуатации.

Механическая прочность и ресурс

• Количество соединений-расчленений — 500 циклов.
• Ударная прочность при одиночном воздействии — 5000 м/с².
• Ударная прочность при многократном воздействии — 350 м/с².
• Устойчивость к ускорению — 2000 м/с².

Применение

Розетка ШР60СК45ЭГ2 востребована в электро- и радиоаппаратуре, где необходима коммутация значительного числа цепей с различными токовыми характеристиками. Изделие подходит для построения разъёмных соединений между отдельными блоками, приборами и кабельными сборками в составе стационарного и подвижного оборудования.

Благодаря серебряному покрытию контактов розетка сохраняет низкое переходное сопротивление на протяжении всего срока службы, что важно для цепей передачи сигналов и питания. Комбинированная контактная группа позволяет в одном корпусе совмещать сильноточные и слаботочные цепи, упрощая монтаж и сокращая габариты коммутационных узлов.

Изделие рассчитано на механические воздействия, характерные для промышленной эксплуатации, включая вибрации и ударные нагрузки. Ресурс в 500 циклов соединения-расчленения достаточен для аппаратуры, требующей периодического обслуживания, перекоммутации или замены сменных блоков.
