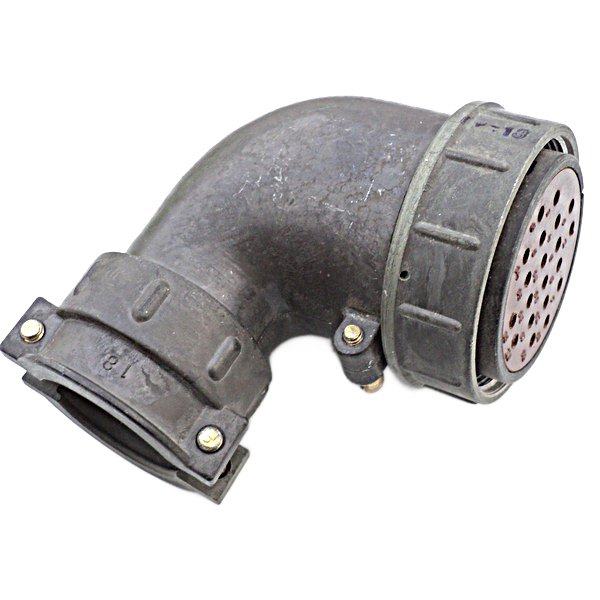

ШР60СК31НШ1 Элекон

Цена:

6000 ₽

Производитель: Элекон

Технические характеристики

ШР60СК31НШ1 — это низкочастотный цилиндрический электрический соединитель (разъем) из серии ШР, разработанный для использования в радио‑ и электронной аппаратуре общего назначения. Обычно его производят по российским техусловиям (ТУ), поэтому он активно применяется в отечественном промышленном и военном оборудовании.

ШР — тип низкочастотного цилиндрического разъема.
60 — условный размер корпуса (номинальный диаметр).
СК — конструктивное исполнение приборной части с угловым патрубком (патрубок под углом к оси корпуса).
31 — количество контактов в разъеме.
НШ1 — индекс, указывающий на кабельную часть, прямой патрубок и гайку для неэкранированного кабеля (по типу ШР60П31НШ1 / ШР60У31НШ1).

В типовых исполнениях ШР‑разъемов 31‑контактный вариант имеет смешанный диаметр жил: под 14 контактов Ø 1,5 мм, 14 Ø 2,5 мм, 2 Ø 3,5 мм и 1 Ø 5,5 мм.

Максимальное рабочее напряжение (амплитудное значение) — до 850 В постоянного и переменного тока (частотой до ~3 МГц).
Сопротивление отдельных контактов в норме достигает десятков–сотен мОм в зависимости от диаметра (например, до 2,5 мОм для контактов Ø 1,5 мм).
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Соединитель негерметичный , рассчитан для климатики УХЛ (умеренный и холодный климат).
Контакты чаще всего выполнены из серебряно‑никелевого или подобного сплава, что обеспечивает низкое переходное сопротивление и хорошую стойкость к окислению.
Для крепления используется резьбовое сочленение корпуса и гайки, обеспечивающее надежный фиксированный контакт даже при вибрации.

Температура окружающей среды: от −60 до +60 °C.
Смена температур с учетом перегрева контактов — до −60 … +110 °C.
Способен выдерживать значительные механические нагрузки:
- синусоидальную вибрацию до 300 м/с² в диапазоне 1–5000 Гц;
- многократные удары до 350 м/с² и одиночные до 5000 м/с².
Минимальная наработка порядка 1000 часов , количество сочленений‑расчленений — не менее 500 циклов , срок сохраняемости — около 15 лет.

Описание

Назначение разъема ШР60СК31НШ1

ШР60СК31НШ1 — это низкочастотный цилиндрический электрический соединитель из серии ШР, предназначенный для коммутации электрических цепей в радиоэлектронной и электронной аппаратуре общего назначения. Изделие производится в соответствии с российскими техническими условиями и применяется преимущественно в отечественном промышленном оборудовании, а также в технике специального назначения, где требуется надежное разъемное соединение с высокой устойчивостью к внешним воздействиям.

Разъем рассчитан на работу в цепях постоянного и переменного тока с амплитудным значением напряжения до 850 В и частотой до 3 МГц. Конструкция обеспечивает фиксацию сочленения при помощи резьбового соединения корпуса и накидной гайки, что гарантирует стабильный электрический контакт даже в условиях вибрации и механических нагрузок.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР60СК31НШ1 содержит полную информацию о конструктивном исполнении соединителя:

ШР — тип низкочастотного цилиндрического разъема;
60 — условный размер корпуса, определяющий номинальный диаметр;
СК — конструктивное исполнение приборной части с угловым патрубком, расположенным под углом к оси корпуса;
31 — количество контактов;
НШ1 — индекс, указывающий на кабельную часть с прямым патрубком и гайкой для неэкранированного кабеля.

В типовых исполнениях 31-контактный вариант ШР60 имеет смешанный диаметр контактных жил: 14 контактов диаметром 1,5 мм, 14 контактов диаметром 2,5 мм, 2 контакта диаметром 3,5 мм и 1 контакт диаметром 5,5 мм. Такое распределение позволяет использовать разъем в цепях с различными токовыми нагрузками, подбирая контакты под конкретные задачи.

Электрические параметры

Электрические характеристики ШР60СК31НШ1 обеспечивают стабильную передачу сигналов и питающих напряжений. Сопротивление отдельных контактов составляет от единиц до сотен миллиом в зависимости от диаметра контактной пары. Для контактов диаметром 1,5 мм нормируемое сопротивление не превышает 2,5 мОм, что соответствует требованиям для низкочастотных соединителей данного класса.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что гарантирует отсутствие утечек между соседними цепями и корпусом. Контакты выполнены из серебряно-никелевого или аналогичного сплава, обладающего низким переходным сопротивлением и высокой стойкостью к окислению в процессе эксплуатации.

Условия эксплуатации и механическая стойкость

Соединитель относится к негерметичному исполнению и предназначен для климатического исполнения УХЛ, что допускает эксплуатацию в умеренном и холодном климате. Диапазон рабочих температур окружающей среды составляет от минус 60 до плюс 60 градусов Цельсия. С учетом перегрева контактов допустимая смена температур расширяется до интервала от минус 60 до плюс 110 градусов Цельсия.

Изделие рассчитано на значительные механические нагрузки. Синусоидальная вибрация допускается с ускорением до 300 метров на секунду в квадрате в диапазоне частот от 1 до 5000 Гц. Многократные ударные воздействия выдерживаются с ускорением до 350 метров на секунду в квадрате, одиночные — до 5000 метров на секунду в квадрате. Минимальная наработка составляет 1000 часов, количество циклов сочленения и расчленения — не менее 500, срок сохраняемости — около 15 лет.

Применение

ШР60СК31НШ1 применяется в блочных и кабельных соединениях радиоэлектронной аппаратуры, измерительных комплексов, промышленных систем управления и силовых цепей. Угловое исполнение приборной части позволяет эффективно компоновать разъем в ограниченном пространстве, а резьбовая фиксация обеспечивает надежность контакта при эксплуатации на подвижных объектах и в условиях вибрационных нагрузок.
