Назначение изделия

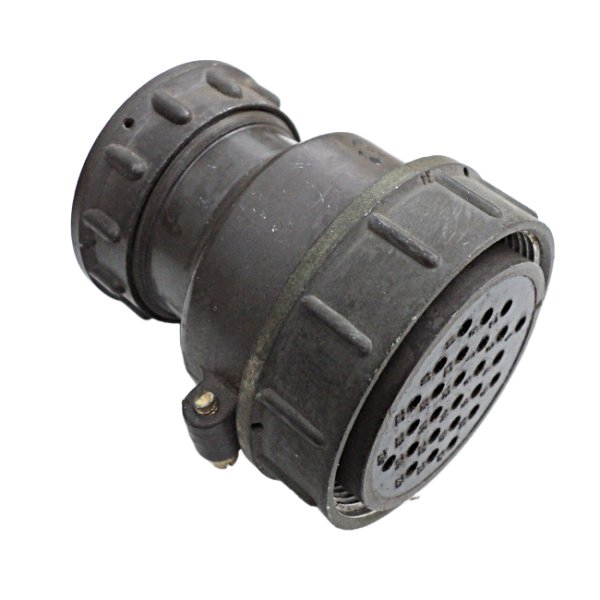

ШР60СК31НГ1 — приборная блочная розетка цилиндрического типа из серии ШР, предназначенная для выполнения разъёмных соединений в электрических цепях радиоэлектронной и радиотехнической аппаратуры. Изделие рассчитано на применение в условиях объёмного монтажа, где требуется надёжная коммутация значительного числа проводников при сохранении компактных габаритов и высокой механической устойчивости.

Розетка может эксплуатироваться в составе аппаратуры, работающей на частотах до 3 МГц, при напряжении до 850 В. Исполнение — негерметичное, климатическое исполнение УХЛ, что допускает применение в условиях умеренного и холодного климата при размещении внутри помещений или в закрытых отсеках оборудования.

Подтверждённые особенности и характеристики

Конструкция розетки включает 31 контакт с комбинированным распределением по диаметрам:

• 14 контактов диаметром 1,5 мм;
• 14 контактов диаметром 2,5 мм;
• 2 контакта диаметром 3,5 мм;
• 1 контакт диаметром 5,5 мм.

Контактные элементы выполнены из материалов с покрытием на основе серебра и никеля, что способствует стабильному переходному сопротивлению и устойчивости к окислению в процессе эксплуатации. Сопротивление контакта зависит от диаметра контактного элемента и составляет:

• не более 2,5 мОм для контактов диаметром 1,5 мм;
• не более 1 мОм для контактов диаметром 2,5 мм;
• не более 0,75 мОм для контактов диаметром 3,5 мм;
• не более 0,3 мОм для контактов диаметром 5,5 мм.

Максимальная токовая нагрузка на один контакт также определяется его диаметром: 20 А для контактов 1,5 мм, 35 А для 2,5 мм, 50 А для 3,5 мм и 100 А для 5,5 мм. Суммарная допустимая токовая нагрузка на розетку составляет 552 А.

Сопротивление изоляции — не менее 5000 МОм. Рабочий диапазон температур: от минус 60 до плюс 60 градусов Цельсия; при смене температур допускается кратковременный нагрев до плюс 110 градусов Цельсия. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g.

Применение и эксплуатационные параметры

Розетка ШР60СК31НГ1 рассчитана на ресурс 500 сочленений-расчленений при наработке 1000 часов. Это делает её пригодной для стационарного оборудования, где разъём коммутируется относительно редко, но требует стабильного электрического контакта в течение длительного времени.

Расшифровка обозначения изделия:

• ШР — тип разъёма;
• 60 — размер корпуса;
• СК — конструкция приборной части;
• 31 — сочетание контактов;
• НГ1 — модификация.

Розетка ориентирована на ответную кабельную или приборную вилку соответствующего типоразмера и сочетания контактов. При выборе сопрягаемого разъёма необходимо учитывать соответствие по диаметрам и количеству контактов, а также по типу корпуса серии ШР60.
