Назначение и область применения

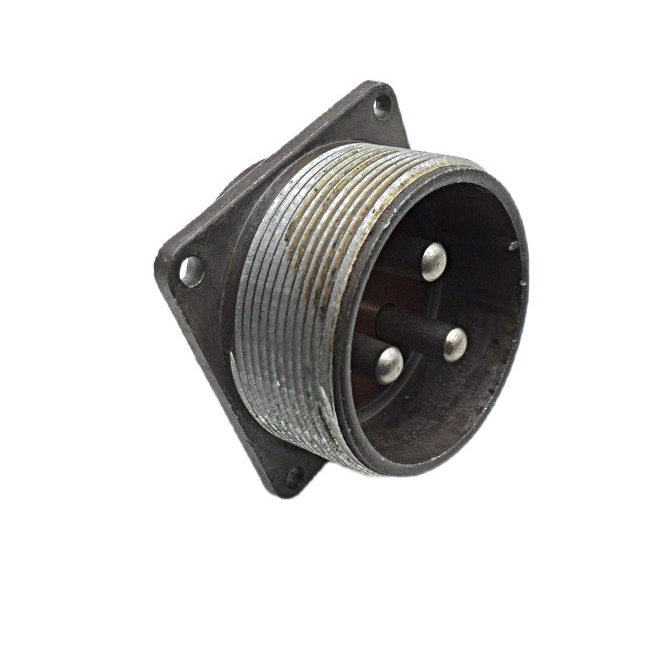

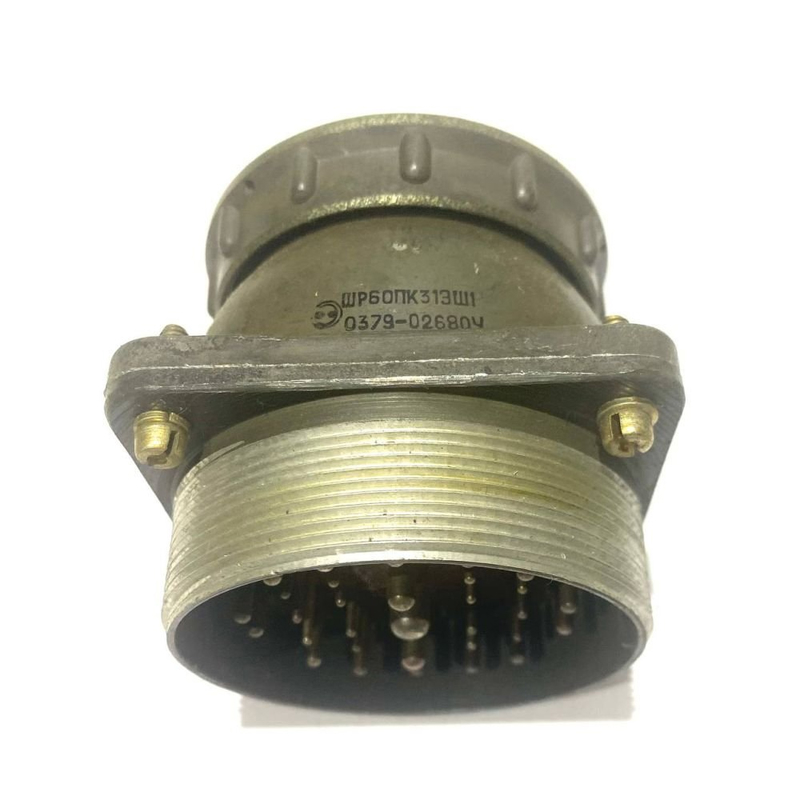

ШР60СК31ЭШ1 ВИЛКИ представляет собой приборную вилку, выполненную в виде низкочастотного цилиндрического соединителя общего назначения без патрубка. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение электрических цепей. Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном значении напряжения до 850 В.

Конструкция предусматривает внутренний монтаж в аппаратуре, изготавливаемой в климатическом исполнении УХЛ. Допускается наружное применение при условии защиты от прямого воздействия дождя, пыли и солнечного излучения. Благодаря широкому диапазону рабочих температур и высокой механической устойчивости, соединитель подходит для применения в составе ответственного оборудования, эксплуатируемого в сложных условиях.

Технические характеристики

Изделие обладает следующими подтверждёнными электрическими и механическими параметрами:

• Рабочий ток на контактах диаметром 1,5 мм — до 7 А.
• Максимальное рабочее напряжение — 850 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Синусоидальная вибрация — диапазон частот от 1 до 5000 Гц, ускорение 300 метров на секунду в квадрате.
• Механический удар одиночного действия — 5000 метров на секунду в квадрате.
• Механический удар многократного действия — 350 метров на секунду в квадрате.
• Линейное ускорение — 2000 метров на секунду в квадрате.
• Рабочая температура — от минус 60 до плюс 60 градусов Цельсия, с учётом перегрева контактов до плюс 110 градусов Цельсия.
• Минимальная наработка — 1000 часов.
• Количество циклов сочленения-расчленения — 500.

Указанные параметры подтверждают пригодность соединителя для эксплуатации в условиях значительных вибрационных и ударных нагрузок, а также в широком температурном диапазоне. Электрическая прочность изоляции и стабильность контактного соединения обеспечивают надёжную передачу сигналов и питающих напряжений.

Конструктивные особенности

Соединитель выполнен в цилиндрическом корпусе без патрубка, что упрощает компоновку внутри приборов и позволяет рационально использовать монтажное пространство. Контактная группа рассчитана на подключение проводников с учётом указанного рабочего тока. Отсутствие патрубка делает изделие компактным и удобным для применения в условиях ограниченного внутреннего объёма аппаратуры.

Исполнение УХЛ предполагает устойчивость к умеренно холодному климату, что расширяет географию применения оборудования. При наружной установке необходима дополнительная защита от атмосферных осадков и прямых солнечных лучей, что соответствует требованиям эксплуатационной документации на подобные соединители.

Совместимость и монтаж

ШР60СК31ЭШ1 ВИЛКИ применяется в составе разъёмных соединений совместно с ответными частями соответствующего типоразмера. Монтаж осуществляется внутри корпусов радиоэлектронной аппаратуры. Конструкция контактов диаметром 1,5 мм обеспечивает достаточную механическую прочность и стабильное электрическое соединение при многократных циклах сочленения и расчленения.

Изделие подходит для использования в аппаратуре, где предъявляются повышенные требования к виброустойчивости, ударопрочности и долговечности электрических соединений. Применение данного соединителя позволяет обеспечить надёжную коммутацию цепей в устройствах, работающих в жёстких условиях эксплуатации, включая повышенные механические нагрузки и значительные перепады температур.
