Назначение изделия

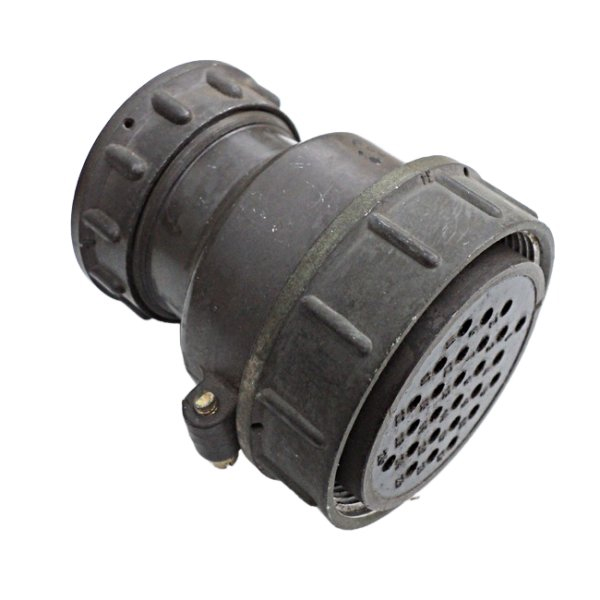

ШР60СК31ЭГ1 представляет собой приборную розетку низкочастотного цилиндрического соединителя серии ШР, предназначенную для внутреннего монтажа в электро- и радиоаппаратуре. Изделие обеспечивает надёжное соединение и разъединение электрических цепей, включая провода, кабели, узлы и блоки. Соединитель рассчитан на работу с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Розетка выполнена в климатическом исполнении УХЛ2, что допускает её эксплуатацию в условиях умеренного и холодного климата при размещении внутри помещений или защищённых объёмов аппаратуры. При обеспечении защиты от прямого воздействия дождя, пыли и солнечного излучения допускается также наружный монтаж.

Конструктивные особенности

Соединитель имеет резьбовое соединение и нормальные габариты. Расшифровка обозначения раскрывает ключевые параметры конструкции:

• ШР — тип соединителя;
• 60 — размер корпуса;
• СК — приборная часть с угловым патрубком;
• 31 — сочетание контактов;
• Э — покрытие контактов;
• Г — розетка;
• 1 — одношпоночная поляризация.

Изделие содержит 31 контакт с диаметрами 1,5 мм, 2,5 мм, 3,5 мм и 5,5 мм. Сопротивление контактов находится в диапазоне от 0,15 до 2,5 мОм в зависимости от типоразмера. Максимальный рабочий ток на контакт достигает 70 А и определяется диаметром конкретного контакта.

Электрические и эксплуатационные характеристики

Розетка рассчитана на максимальное рабочее напряжение 850 В. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает стабильную и безопасную работу при номинальных нагрузках. Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц.

Изделие рассчитано на 500 сочленений-расчленений, минимальная наработка составляет 1000 часов. Эти показатели подтверждают пригодность соединителя для длительной эксплуатации в составе электрических и радиоэлектронных устройств, где требуется периодическое обслуживание и перекоммутация.

Применение

Розетка ШР60СК31ЭГ1 применяется в аппаратуре промышленного и специального назначения, где необходимы разъёмные соединения с повышенной механической устойчивостью и стабильными электрическими характеристиками. Благодаря угловому патрубку корпуса изделие удобно для компоновки в ограниченных внутренних объёмах приборов и блоков. Одношпоночная поляризация исключает неправильное сочленение ответной части, повышая надёжность соединения при многократных циклах коммутации.
