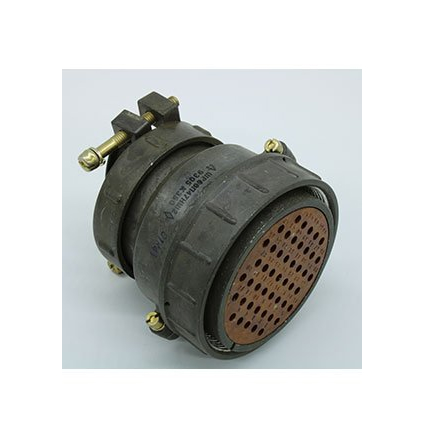

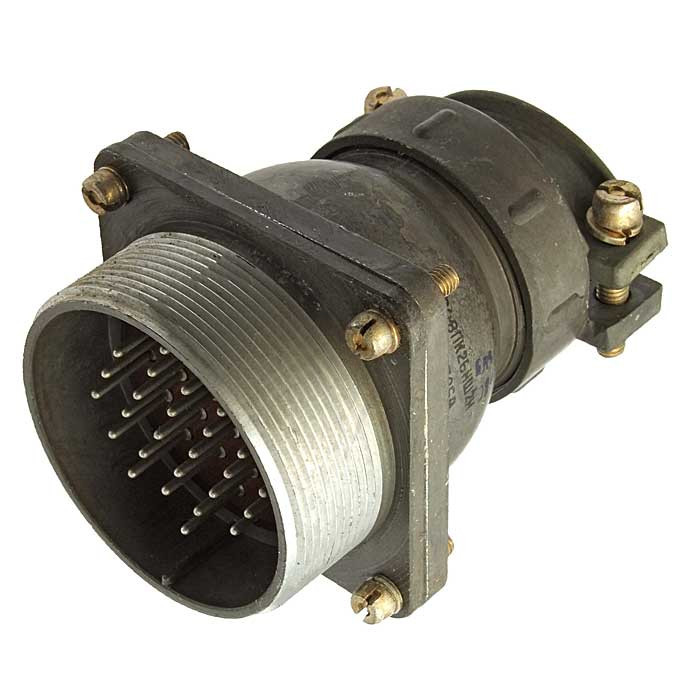

ШР60ПК4НШ2

Цена:

2600 ₽

Технические характеристики

ШР60ПК4НШ2

ШР60ПК4НШ2 — это низкочастотный цилиндрический соединитель розеточного типа, предназначенный для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Он относится к серии ШР с резьбовым соединением, нормальными габаритами и объемным монтажом, подходит для цепей постоянного и переменного тока частотой до 3 МГц.

Расшифровка обозначения

ШР — тип соединителя (негерметичный цилиндрический).
60 — условный размер корпуса.
ПК — конструктивное исполнение приборной части с прямым патрубком.
4 — количество контактов (или их конфигурация, в зависимости от спецификации).
НШ — нормальные габариты, одношпоночная поляризация.
2 — серия или вариант исполнения.

Технические характеристики

Соединитель работает в климатическом исполнении УХЛ2 по ГОСТ 15150-69, для внутреннего монтажа, с возможностью наружного применения при защите от дождя, пыли и солнца. Рабочая температура — от -60°C до +60°C (с учетом перегрева контактов до +110°C), атмосферное давление до 1,3·10⁻⁴ Па. Выдерживает вибрацию (1–5000 Гц, 300 м/с²), удары (до 5000 м/с²) и наработка не менее 1000 часов с 500 циклами сочленений.

Применение

Используется в приборах для общего назначения, включая электронику, контрольно-измерительную технику и аппаратуру специального назначения. Срок сохраняемости — 15 лет.

Описание

Назначение соединителя ШР60ПК4НШ2

ШР60ПК4НШ2 представляет собой низкочастотный цилиндрический соединитель розеточного типа, разработанный для обеспечения надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к серии ШР и используется в цепях постоянного и переменного тока с рабочей частотой до 3 МГц. Соединитель предназначен для объёмного монтажа и рассчитан на применение в составе приборов общего назначения, включая электронные устройства, контрольно-измерительную технику и аппаратуру специального назначения.

Конструкция прибора предусматривает резьбовое соединение, обеспечивающее механическую прочность и стабильность контакта при эксплуатации. Изделие предназначено для внутреннего монтажа, при этом допускается наружное применение при условии защиты от прямого воздействия дождя, пыли и солнечных лучей.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР60ПК4НШ2 содержит информацию о типе, размере и исполнении соединителя:

ШР — тип соединителя, негерметичный цилиндрический;
60 — условный размер корпуса;
ПК — конструктивное исполнение приборной части с прямым патрубком;
4 — количество контактов или их конфигурация в соответствии со спецификацией;
НШ — нормальные габариты, одношпоночная поляризация;
2 — серия или вариант исполнения.

Одношпоночная поляризация исключает возможность неправильного сочленения ответных частей, что повышает надёжность соединения и защищает контакты от повреждения при монтаже. Розеточный тип исполнения предполагает установку прибора на панель или корпус аппаратуры с последующим подключением кабельной части.

Технические характеристики

Электрические параметры

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотным диапазоном до 3 МГц. Количество контактов — 4, что позволяет использовать изделие для передачи сигналов управления, питания и измерительных цепей в составе радиоэлектронной аппаратуры.

Климатическое исполнение и условия эксплуатации

Изделие выполнено в климатическом исполнении УХЛ2 по ГОСТ 15150-69. Диапазон рабочих температур составляет от минус 60 до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия. Соединитель сохраняет работоспособность при атмосферном давлении до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.

Механическая стойкость и надёжность

Конструкция выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, а также ударные воздействия до 5000 метров на секунду в квадрате. Заявленная наработка составляет не менее 1000 часов при 500 циклах сочленений. Срок сохраняемости изделия — 15 лет.

Применение

ШР60ПК4НШ2 находит применение в составе радиоэлектронной аппаратуры, где требуется надёжное разъёмное соединение с резьбовой фиксацией. Изделие подходит для установки в измерительные приборы, устройства управления, источники питания и другую электронную технику, эксплуатируемую в стационарных условиях или с умеренными механическими воздействиями.

Благодаря нормальным габаритам и одношпоночной поляризации соединитель обеспечивает удобство монтажа и исключает ошибки при подключении. Объёмный монтаж позволяет использовать пайку проводников к контактам, что обеспечивает качественное и долговечное электрическое соединение. Изделие совместимо с ответными частями серии ШР, соответствующими условному размеру корпуса 60 и аналогичной схеме расположения контактов.
