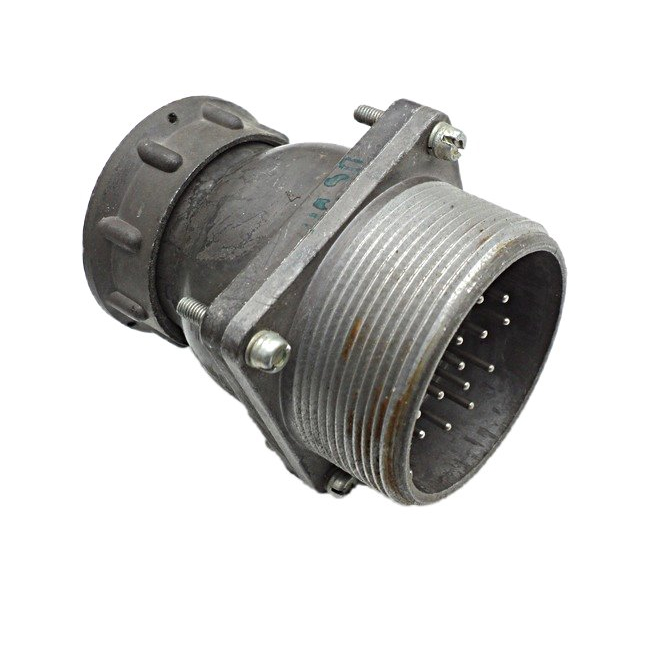

ШР60ПК4НГ2Н

Цена:

3200 ₽

Технические характеристики

ШР60ПК4НГ2Н

ШР60ПК4НГ2Н — это низкочастотный цилиндрический электрический соединитель российского производства, предназначенный для надежного соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц. Он относится к серии ШР с условным размером корпуса 60, объемного монтажа и резьбовым соединением нормальных габаритов.

Расшифровка обозначения

ШР — тип соединителя (негерметичный цилиндрический).
60 — условный размер корпуса.
ПК — конструктивное исполнение кабельной части с прямым патрубком.
4 — возможно, указание на количество контактов или модификацию (в серии ШР60 часто 45 контактов, но требует уточнения по даташиту).
НГ — для неэкранированного кабеля, гайка.
2Н — вторая нормальная группа контактов.

Технические характеристики

Соединитель работает в диапазоне температур от -60 до +60 °C (с учетом перегрева контактов до +110 °C), выдерживает пониженное давление до 1,3·10⁻⁴ Па и вибрацию до 300 м/с². Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет. Климатическое исполнение УХЛ, подходит для радиоэлектронной аппаратуры.

Применение

Используется в приборной и кабельной части оборудования для надежной передачи сигналов в суровых условиях, включая военную и промышленную технику. Это розетка или вилка (в зависимости от пары) для неэкранированного кабеля с прямым патрубком.

Описание

Назначение и область применения соединителя ШР60ПК4НГ2Н

ШР60ПК4НГ2Н представляет собой низкочастотный цилиндрический электрический соединитель российского производства, разработанный для коммутации электрических цепей переменного и постоянного тока с рабочей частотой до 3 МГц. Изделие относится к серии ШР с условным размером корпуса 60 и предназначено для объёмного монтажа, что обеспечивает удобство и надёжность при выполнении электромонтажных работ в условиях производства и ремонта аппаратуры.

Конструктивное исполнение кабельной части с прямым патрубком (обозначение ПК) позволяет применять соединитель для подключения неэкранированных кабелей. Резьбовое соединение нормальных габаритов гарантирует плотное и механически прочное сочленение ответных частей, исключающее самопроизвольное расчленение при вибрационных и ударных нагрузках.

Расшифровка условного обозначения

Маркировка ШР60ПК4НГ2Н несёт в себе информацию о конструктивных особенностях изделия. Для корректного подбора совместимых компонентов важно понимать значение каждого элемента обозначения:

ШР — тип соединителя: негерметичный цилиндрический электрический соединитель;
60 — условный размер корпуса, определяющий габаритные и присоединительные размеры;
ПК — конструктивное исполнение кабельной части с прямым патрубком;
4 — обозначение, связанное с количеством контактов или конкретной модификацией в рамках серии ШР60, требующее уточнения по технической документации производителя;
НГ — исполнение для неэкранированного кабеля, наличие гайки;
2Н — вторая нормальная группа контактов.

Технические характеристики и условия эксплуатации

Соединитель рассчитан на работу в широком диапазоне температур окружающей среды от минус 60 до плюс 60 градусов Цельсия с учётом допустимого перегрева контактов до плюс 110 градусов Цельсия. Это позволяет использовать изделие в аппаратуре, эксплуатируемой в суровых климатических условиях, включая районы с холодным климатом.

Конструкция соединителя обеспечивает стабильную работу при пониженном атмосферном давлении до 1,3 умноженное на 10 в минус четвёртой степени Па, что подтверждает пригодность изделия для применения в бортовой аппаратуре и оборудовании, работающем на больших высотах. Устойчивость к механическим воздействиям подтверждена способностью выдерживать вибрационные нагрузки с ускорением до 300 метров в секунду за секунду.

Показатели надёжности

Изделие характеризуется следующими показателями надёжности, подтверждёнными техническими условиями производителя:

минимальная наработка — не менее 1000 часов;
количество сочленений-расчленений — 500 циклов;
срок сохраняемости — 15 лет.

Указанные параметры гарантируют длительный срок службы соединителя при соблюдении правил монтажа и эксплуатации. Климатическое исполнение УХЛ подтверждает пригодность изделия для применения в районах с умеренным и холодным климатом.
