ШР60ПК4НГ2 Элекон

Цена:

3350 ₽

Производитель: Элекон

Технические характеристики

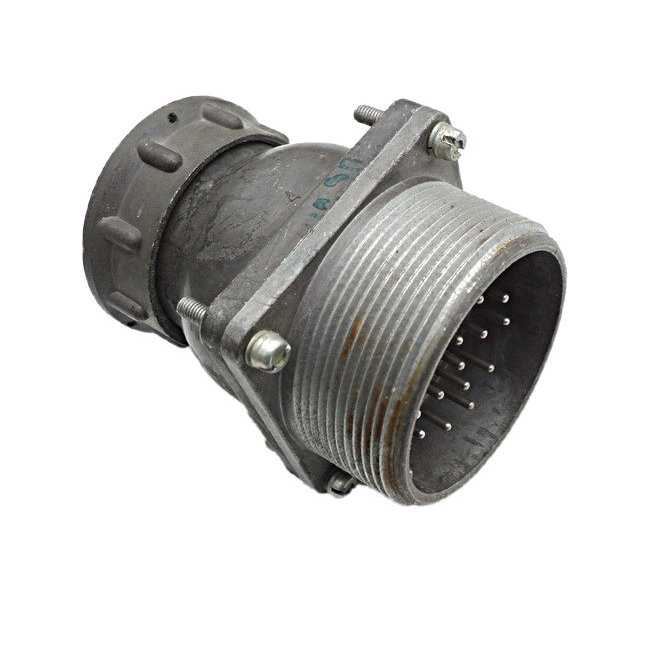

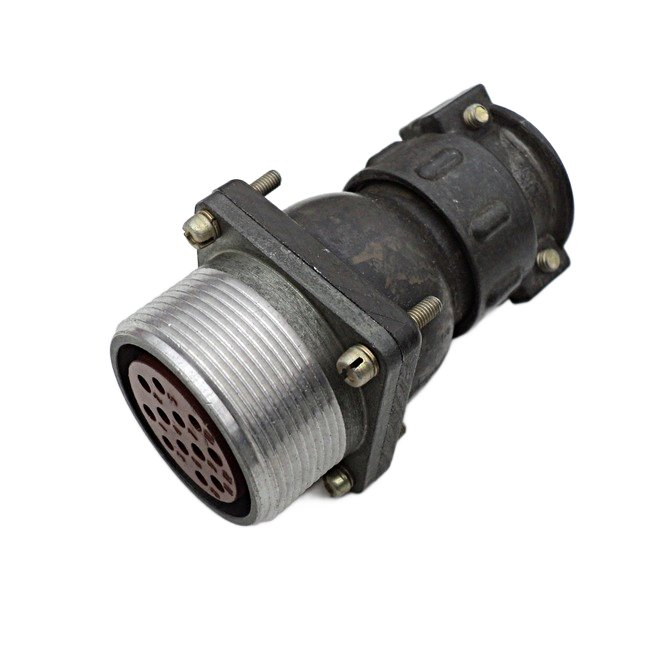

ШР60ПК4НГ2 Элекон — это низкочастотный цилиндрический электрический соединитель (штепсельный разъём) от производителя «Элекон», рассчитанный на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

ШР — тип соединителя: штепсельный негерметичный разъём серии ШР.
60 — условный размер корпуса (диаметр резьбового сочленения).
ПК — конструктивное исполнение приборной части: розетка с прямым патрубком и гайкой, обычно под кабель без экрана.
4Н — количество контактов и их диаметр (формат: количество + диаметр, например 4 контакта, часть диаметра 1,5 мм, часть 2,5 мм; точная схема зависит от конкретного варианта ШР).
Г2 — тип корпуса и варианта исполнения (габарит, вид резьбы, тип крепления).
Буква Н в конце маркировки обычно указывает на никелевое покрытие контактов, без неё — серебро.

Рабочее напряжение: до 850 В постоянного и переменного тока (амплитудное значение).
Номинальный ток на контакт: типовые значения для ШР‑соединителей — от 7 до 50 А в зависимости от диаметра контактов (1,5 мм, 2,5 мм и т.п.), общая допустимая токовая нагрузка на весь разъём может составлять десятки и сотни ампер.
Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
Климатическое исполнение УХЛ: рабочий диапазон температур, как правило, от −60 до +60 °C, с возможностью смены температур до −60…+110 °C с учётом перегрева контактов.

Корпус и металлические части, как правило, изготавливают из алюминиевого сплава (например АЛ‑11), изолятор — из пресс‑материала (карболитовая группа), контакты — из латуни ЛС59‑1 с нанесённым серебряным или никелевым покрытием.
Разъёмы ШР предназначены для соединения приборных и кабельных частей в радиоэлектронной аппаратуре, системах автоматики, промышленной электронике и других устройствах, где требуется надёжный низкочастотный контакт с механической устойчивостью к вибрации и ударным нагрузкам.

Если у вас есть конкретный типоразмер контактов (например, сколько шт. Ø1,5 и Ø2,5 мм), можно уточнить диапазоны токовых нагрузок более точно по стандартным листам‑данных серии ШР.

Описание

Назначение соединителя

ШР60ПК4НГ2 Элекон представляет собой низкочастотный цилиндрический электрический соединитель штепсельного типа, предназначенный для коммутации цепей постоянного и переменного тока частотой до 3 МГц. Устройство применяется для соединения приборных и кабельных частей в радиоэлектронной аппаратуре, системах автоматики, промышленной электронике и прочем оборудовании, где требуется надёжный разъёмный контакт с высокой механической устойчивостью к вибрационным и ударным нагрузкам.

Разъём рассчитан на работу при напряжении до 850 В (амплитудное значение) как в цепях постоянного, так и переменного тока. Конструкция предусматривает многократное сочленение и расчленение без потери эксплуатационных характеристик, что делает изделие востребованным в условиях регулярного технического обслуживания аппаратуры.

Конструктивные особенности и маркировка

Маркировка ШР60ПК4НГ2 содержит информацию о конструктивном исполнении и ключевых параметрах соединителя:

ШР — тип соединителя: штепсельный негерметичный разъём серии ШР.
60 — условный размер корпуса, определяющий диаметр резьбового сочленения.
ПК — конструктивное исполнение приборной части: розетка с прямым патрубком и гайкой, обычно под кабель без экрана.
4Н — количество контактов и их диаметр. Цифра 4 указывает на число контактов, буква Н обозначает конкретную схему распределения диаметров контактов (как правило, комбинация контактов диаметром 1,5 мм и 2,5 мм).
Г2 — тип корпуса и варианта исполнения, включая габарит, вид резьбы и тип крепления.
Н в конце маркировки — указание на никелевое покрытие контактов. При отсутствии буквы Н контакты имеют серебряное покрытие.

Корпус и металлические части соединителя изготавливаются из алюминиевого сплава, изолятор — из пресс-материала карболитовой группы. Контакты выполнены из латуни с нанесённым никелевым покрытием, что обеспечивает стабильное переходное сопротивление и защиту от коррозии.

Электрические параметры

Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Номинальный ток на контакт для соединителей серии ШР варьируется от 7 до 50 А в зависимости от диаметра контактов. Общая допустимая токовая нагрузка на весь разъём может достигать десятков и сотен ампер с учётом количества задействованных контактов и их сечения.

Рабочее напряжение до 850 В (амплитудное значение) позволяет использовать соединитель в силовых и сигнальных цепях средней мощности. Частотный диапазон до 3 МГц ограничивает область применения низкочастотными схемами, где паразитные ёмкости и индуктивности контактных пар не оказывают критического влияния на передачу сигнала.

Условия эксплуатации и применение

Соединитель выполнен в климатическом исполнении УХЛ, что предполагает рабочий диапазон температур от −60 до +60 °C. С учётом перегрева контактов допустимо кратковременное повышение температуры до +110 °C. Изделие сохраняет работоспособность при воздействии вибрационных и ударных нагрузок, характерных для промышленного оборудования и подвижных установок.

Типовые области применения включают подключение кабельных сборок к приборам в измерительных комплексах, системах управления технологическими процессами, радиостанциях и блоках питания. Приборное исполнение ПК с прямым патрубком и гайкой обеспечивает удобный монтаж на панели или корпусе оборудования, а резьбовое сочленение гарантирует фиксацию ответной части даже в условиях тряски и вибрации.

Изделие поставляется как самостоятельная единица. Производитель — предприятие «Элекон». Артикул для заказа — 11116.
