Назначение и область применения

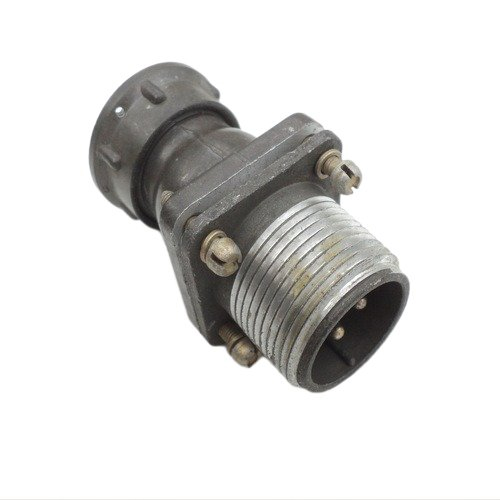

ШР60ПК4ЭШ7 «5» представляет собой приборный электрический соединитель (разъём) типа ШР из серии ШР60, разработанный для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие обеспечивает надёжное разъёмное электрическое соединение цепей постоянного и переменного тока в составе блоков, стоек, пультов управления и распределительных устройств. Конструктивное исполнение «без патрубка» (ПК) позволяет монтировать соединитель непосредственно на приборную панель или корпус оборудования, что упрощает компоновку и сокращает занимаемое пространство.

Разъём рассчитан на эксплуатацию как внутри герметичных, так и негерметичных корпусов, а также допускает применение в условиях наружной установки при соблюдении требований по защите от прямого воздействия осадков и агрессивных сред. Благодаря экранированию (ЭШ) и штыревой контактной группе изделие подходит для цепей, чувствительных к электромагнитным помехам.

Конструктивные особенности и электрические параметры

Маркировка ШР60ПК4ЭШ7 «5» расшифровывается следующим образом:

• ШР — тип разъёма (штепсельный разъём);
• 60 — условный размер корпуса;
• ПК — приборная часть без патрубка;
• 4 — количество рядов или групп контактов;
• ЭШ — исполнение с экранированием и штыревыми контактами;
• 7 — конкретная модификация исполнения;
• «5» — приёмка по категории качества «5».

Максимальная суммарная токовая нагрузка соединителя достигает 515 А. Сопротивление контакта составляет не более 1,0–2,5 мОм, что обеспечивает малые потери в силовых цепях и стабильность переходного сопротивления в течение всего срока службы. Сопротивление изоляции между контактами и корпусом — не менее 5000 МОм в нормальных климатических условиях, что подтверждает высокие диэлектрические свойства применённых материалов.

Диапазон рабочих температур — от минус 60°C до плюс 60°C. С учётом допустимого перегрева контактов максимальная температура эксплуатации может достигать плюс 110°C. Срок сохраняемости изделия — 15 лет.

Механическая стойкость и эксплуатационная надёжность

Соединитель рассчитан на работу в условиях значительных механических воздействий и сохраняет целостность электрического контакта при:

• синусоидальной вибрации в диапазоне до 5000 Гц с ускорением 300 м/с²;
• одиночном механическом ударе с ускорением 5000 м/с²;
• многократных ударах с ускорением 350 м/с²;
• линейном ускорении до 2000 м/с².

Минимальная наработка составляет 1000 часов. Количество циклов соединения-рассоединения — не менее 500, что подтверждает пригодность разъёма для многократного обслуживания и перекоммутации аппаратуры в процессе эксплуатации, ремонта и модернизации.

Идентификация и учёт

Изделие поставляется под артикулом 11120 в категории ШР60. Приёмка «5» указывает на категорию качества, применяемую для радиоэлектронных компонентов, предназначенных для ответственной аппаратуры с повышенными требованиями к безотказности и стабильности параметров. При оформлении заказа и складском учёте используется полное наименование: ШР60ПК4ЭШ7 «5».
