Назначение и конструктивное исполнение

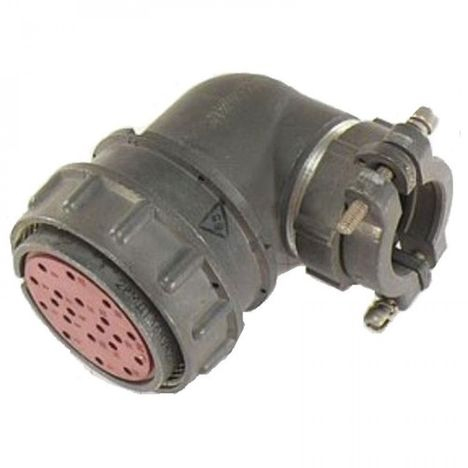

ШР60ПК47НШ2 «ОТК» — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для организации надежного электрического соединения в составе кабельных сборок. Изделие применяется в цепях постоянного и переменного тока, где требуется стабильная передача сигналов и питающих напряжений при сохранении целостности контактных пар в условиях внешних механических воздействий.

Конструктивно розетка выполнена в кабельном исполнении с прямым патрубком. Корпус имеет условный диаметр 60 мм, что обеспечивает совместимость с ответными вилками серии ШР60 и фиксацию байонетным либо резьбовым соединением в зависимости от исполнения сопрягаемой части. Розетка рассчитана на неэкранированный кабель, что упрощает монтаж при использовании стандартных многожильных проводников.

Расшифровка обозначения

Маркировка ШР60ПК47НШ2 содержит полную информацию о конструктивных особенностях изделия. Расшифровка выполняется по следующей схеме:

• ШР — тип соединителя цилиндрический низкочастотный;
• 60 — условный диаметр корпуса в миллиметрах;
• П — прямой патрубок кабельного ввода;
• К — кабельное исполнение;
• 47 — общее количество контактов;
• Н — для неэкранированного кабеля;
• Ш — розетка;
• 2 — схема расположения контактов.

Контактная группа включает 47 контактов: 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм. Такое сочетание позволяет одновременно передавать сигнальные цепи и силовые линии питания в пределах одного соединителя.

Электрические и механические характеристики

Изделие рассчитано на рабочее напряжение до 850 В. Токовая нагрузка распределяется по контактным группам в зависимости от диаметра контактов. Контакты диаметром 1,5 мм обеспечивают ток до 7 А, контакты диаметром 2,5 мм — до 17,5–35 А. Распределение токов по контактам определяется конкретной схемой подключения и сечением применяемых проводников.

Розетка сохраняет работоспособность при интенсивных механических нагрузках. Конструкция выдерживает синусоидальную вибрацию с ускорением до 300 м/с² в диапазоне частот от 1 до 5000 Гц. Изделие устойчиво к одиночным механическим ударам с ускорением до 5000 м/с² и многократным ударам с ускорением до 350 м/с². Допустимое линейное ускорение составляет до 2000 м/с².

Температурный диапазон эксплуатации — от минус 60 до плюс 60 °C, допустима кратковременная смена температуры до плюс 110 °C. Розетка сохраняет работоспособность при пониженном атмосферном давлении до 1,3·10⁻⁴ Па. Ресурс наработки составляет 1000 часов, допустимое количество сочленений-расчленений — до 500 циклов.

Применение и условия эксплуатации

ШР60ПК47НШ2 предназначена для использования во внутренней и наружной аппаратуре при обеспечении защиты от пыли и влаги на уровне монтажного узла. Климатическое исполнение УХЛ допускает применение в умеренном и холодном климате, включая регионы со значительными перепадами температур.

Основные области применения:

• общепромышленное электрооборудование и распределительные устройства;
• приборостроение и контрольно-измерительная аппаратура;
• специальное оборудование с повышенными требованиями к устойчивости соединений;
• кабельные сборки для стационарного и подвижного монтажа.

Изделие поставляется с приемкой «ОТК», что подтверждает прохождение заводского контроля качества. Каждая единица проверяется на соответствие электрическим параметрам, целостность изоляции и корректность маркировки контактов. Розетка пригодна для самостоятельного монтажа на кабель специалистами, имеющими опыт работы с цилиндрическими соединителями серии ШР.
