Назначение

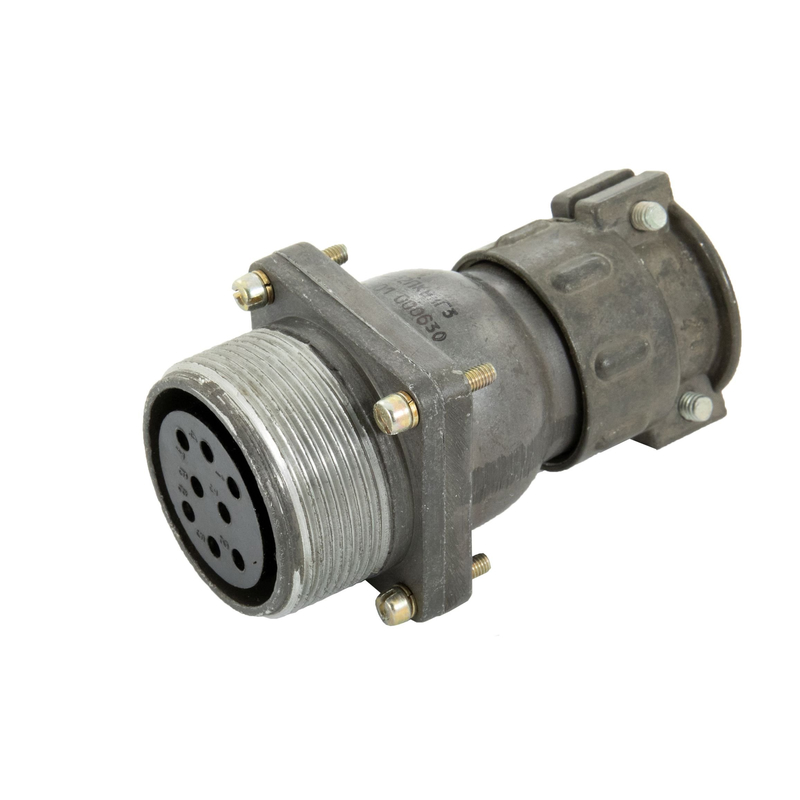

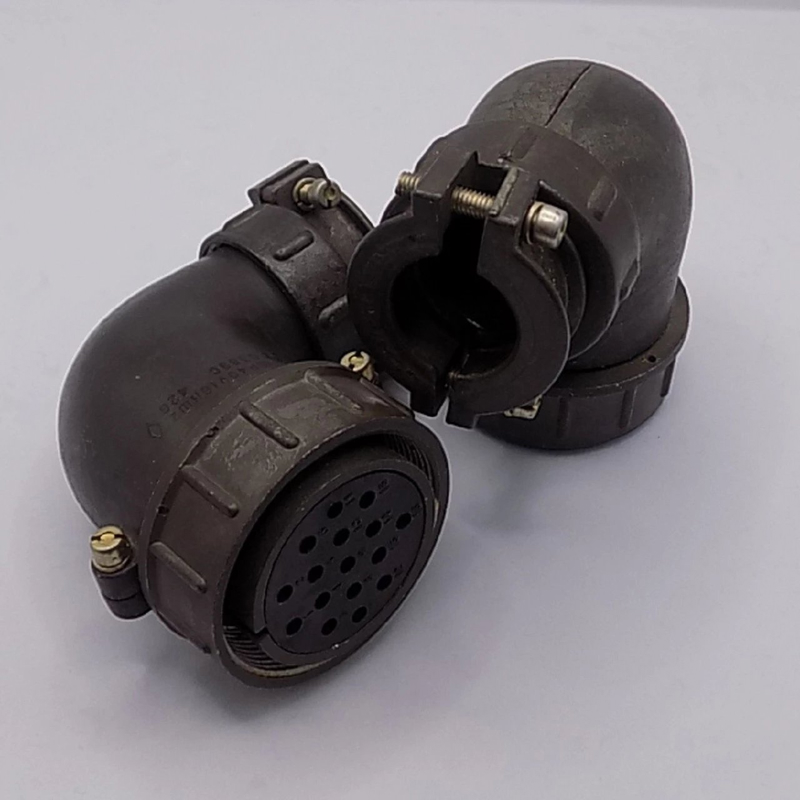

Розетка ШР60ПК47НГ2 относится к серии цилиндрических низкочастотных штекерных разъёмов типа ШР. Такие соединители предназначены для электрического соединения цепей в приборах, аппаратуре и наружном оборудовании. Изделие применяется в цепях постоянного и переменного тока с частотой до нескольких мегагерц при достаточно высоких рабочих напряжениях.

Розетка представляет собой приборную часть соединителя: она устанавливается на корпусе прибора или блока и образует ответную часть к соответствующему штекеру серии ШР с тем же типоразмером корпуса и той же схемой сочетания контактов.

Расшифровка обозначения

Маркировка изделия построена по единой системе обозначений соединителей типа ШР и содержит следующие сведения:

• ШР — тип соединителя: цилиндрический низкочастотный штекерный разъём.
• 60 — условный размер корпуса; диаметр корпуса составляет порядка 60 мм.
• ПК — приборная часть с прямым патрубком; варианты исполнения патрубка обозначаются также как П (без патрубка) и СК (угловой).
• 47 — количество контактов в розетке.
• Н — тип гайки патрубка для неэкранированного кабеля; исполнение Э предусмотрено для экранированного кабеля.
• Г — розетка, то есть приборная часть соединителя.
• 2 — сочетание контактов с диаметрами 1,5 мм и 2,5 мм.

Контактная система

Розетка ШР60ПК47НГ2 имеет 47 контактов: из них 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм. Такое сочетание позволяет распределить силовые и сигнальные цепи внутри одного соединителя: контакты большего диаметра используются для более нагруженных цепей.

Подтверждённые технические особенности

По конструкции это соединитель цилиндрического типа с резьбовым соединением и фиксацией гайки на корпусе. Корпус приборной части выполнен с прямым патрубком, что удобно при прямом вводе кабеля в прибор без резких изгибов.

К основным электрическим и эксплуатационным параметрам относятся:

• Максимальное рабочее напряжение постоянного тока — до 850 В; амплитудное значение по переменному току — до 850 В.
• Рабочий ток на контактах — около 7 А на контакте диаметром 1,5 мм и около 17,5…20 А на контакте диаметром 2,5 мм в зависимости от конкретных технических условий и допуска.
• Сопротивление контактов — не более единиц миллиом, в зависимости от диаметра контакта.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Ресурс — не менее 500 циклов сочленения и расчленения.
• Минимальная наработка — порядка 1000 часов в зависимости от условий и режима работы.
• Устойчивость к механическим нагрузкам: вибрация в диапазоне частот примерно от 1 до 5000 Гц, ускорение до десятков g, порядка 30 g при синусоидальной вибрации.

Перечисленные параметры подтверждаются характеристиками серии ШР и описывают поведение соединителя в нормальных условиях эксплуатации. При работе в составе конкретного изделия режимы следует уточнять по техническим условиям на аппаратуру.

Применение

Розетка применяется как приборная часть разъёмного соединения в блоках питания, измерительной и испытательной аппаратуре, в устройствах управления и в наружном оборудовании, где требуется передача электрических сигналов и питания через один многоконтактный соединитель. Резьбовое соединение и фиксация гайки на корпусе обеспечивают механическую устойчивость стыка при вибрационных нагрузках.

Прямой патрубок упрощает монтаж кабеля в прибор: ввод выполняется по прямой линии, без выраженного перегиба, что снижает нагрузку на кабель в месте входа. Исполнение гайки для неэкранированного кабеля определяет способ заделки кабеля в патрубке и должно учитываться при подборе ответной части и монтаже.

При выборе розетки необходимо учитывать типоразмер корпуса, количество и диаметры контактов, а также схему сочетания контактов: для сочленения подходит ответная часть серии ШР с аналогичными параметрами корпуса и контактной системы. Розетка ШР60ПК47НГ2 не предназначена для применения вне указанных условий по напряжению, току и механическим нагрузкам.
