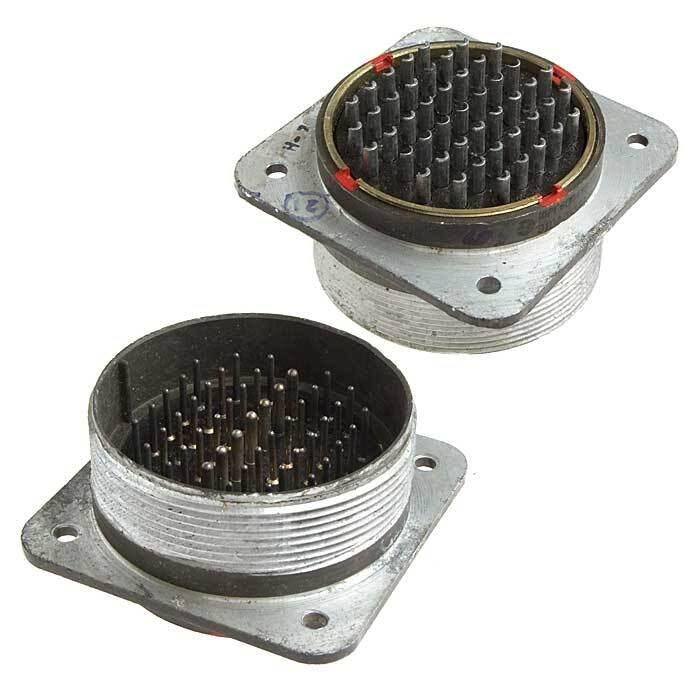

Назначение разъёма ШР60ПК47ЭШ2

ШР60ПК47ЭШ2 представляет собой цилиндрический низкочастотный разъём общего назначения, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре. Изделие обеспечивает надёжное соединение электрических цепей переменного и постоянного тока частотой до 3 МГц при рабочем напряжении до 850 В. Разъём рассчитан на эксплуатацию в составе стационарного и подвижного оборудования, где требуется стабильное контактирование при значительных механических и климатических нагрузках.

Конструкция ШР60ПК47ЭШ2 предусматривает резьбовое сочленение ответных частей, что гарантирует плотное прилегание контактных групп и исключает самопроизвольное расчленение под воздействием вибрации. Условный размер корпуса составляет 60 мм, монтаж выполняется объёмным способом. Благодаря продуманной компоновке контактов разъём подходит для построения многоканальных линий связи и силовых цепей в аппаратуре промышленного и специального назначения.

Подтверждённые особенности и технические характеристики

Разъём ШР60ПК47ЭШ2 оснащён 47 контактами, которые разделены на две группы по диаметру и токовой нагрузке. Первая группа включает 40 контактов диаметром 1,5 мм, рассчитанных на рабочий ток от 7 до 20 А на каждый контакт. Вторая группа содержит 7 контактов диаметром 2,5 мм с допустимым током от 17,5 до 35 А на контакт. Такое сочетание позволяет одновременно передавать как сигнальные, так и силовые цепи в рамках одного соединителя.

Эксплуатационные параметры изделия подтверждены для широкого диапазона внешних воздействий:

• температура окружающей среды от минус 60 градусов Цельсия до плюс 60 градусов Цельсия с учётом перегрева контактов до плюс 110 градусов Цельсия;
• пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Па;
• повышенная влажность окружающего воздуха;
• вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• многократные ударные воздействия с ускорением до 5000 метров на секунду в квадрате;
• линейные нагрузки до 2000 метров на секунду в квадрате.

Минимальная наработка разъёма составляет 1000 часов, а допустимое количество соединений-расчленений достигает 500 циклов. Эти показатели подтверждают долговечность конструкции при многократном использовании в условиях регламентного обслуживания аппаратуры.

Конструктивные модификации

Серия ШР60, к которой относится ШР60ПК47ЭШ2, включает несколько вариантов исполнения ответных частей. В номенклатуре предусмотрены розетки с обозначением «Ш» и вилки с обозначением «П». Каждый тип может выпускаться в кабельном или приборном исполнении. Дополнительно различаются модификации с прямым или угловым патрубком, что упрощает компоновку разъёма в ограниченных пространствах и при сложной трассировке кабелей.

Климатическое исполнение УХЛ допускает использование разъёма во внутренних помещениях и на открытом воздухе. При наружной установке конструкция обеспечивает защиту контактной зоны от пыли и влаги, что особенно важно для аппаратуры, эксплуатируемой в неблагоприятных погодных условиях. Сочетание резьбового сочленения и уплотнительных элементов позволяет сохранять работоспособность при выпадении конденсата и кратковременном воздействии осадков.

Применение в аппаратуре

ШР60ПК47ЭШ2 применяется в радиоэлектронных блоках, измерительных комплексах, системах управления и источниках питания, где требуется одновременная коммутация большого числа цепей с различными токовыми нагрузками. Высокая устойчивость к вибрации и ударам делает разъём востребованным в транспортном оборудовании, передвижных станциях и промышленных установках, работающих в динамическом режиме.

Возможность работы при пониженном давлении расширяет сферу применения изделия на бортовую аппаратуру летательных аппаратов и высотное оборудование. Температурный диапазон от минус 60 до плюс 60 градусов Цельсия позволяет эксплуатировать разъём в условиях Крайнего Севера и жаркого климата без применения дополнительных средств термостатирования.

Монтаж объёмным способом обеспечивает высокую ремонтопригодность соединения: при необходимости отдельные контакты могут быть перепаяны без замены всего разъёма. Это сокращает время восстановления аппаратуры и снижает затраты на техническое обслуживание в течение всего срока службы.
