Назначение и область применения

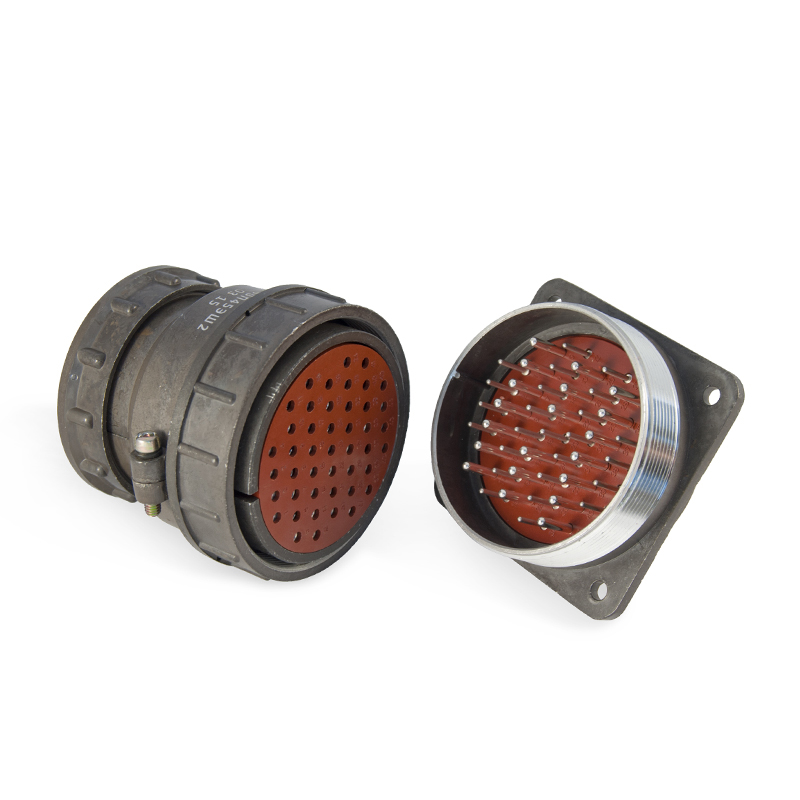

ШР60ПК47ЭГ2 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР с резьбовым соединением и нормальными габаритами. Изделие выпускалось по техническим условиям, включая варианты 2015 года. Соединитель предназначен для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре.

Розетка изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2. Допускается наружное применение при условии защиты от дождя, динамической пыли и прямого солнечного излучения. Такое исполнение делает изделие пригодным для использования в умеренном и холодном климате, в том числе в лабораторных условиях, на производственных участках и в закрытых распределительных устройствах, где требуется надёжное разъёмное соединение с высокой плотностью контактов.

Конструктивные особенности

Розетка относится к типу ПК — приборная с прямым патрубком. Это означает, что корпус изделия ориентирован на монтаж непосредственно на панель или корпус оборудования, а кабельный ввод выполнен по прямой оси относительно контактной группы. Такое конструктивное решение упрощает подвод кабеля и снижает механические нагрузки на контакты при эксплуатации.

Количество контактов — 47, что обеспечивает высокую плотность коммутации при сравнительно компактных размерах корпуса. Покрытие контактов — «электроник», что обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления. Для фиксации неэкранированного кабеля предусмотрена гайка Г2, которая обеспечивает надёжное крепление кабельного ввода и предотвращает самопроизвольное раскручивание при вибрациях.

Расшифровка обозначения

• ШР — тип соединителя, цилиндрический низкочастотный разъём;
• 60 — размер корпуса, определяющий габаритные и присоединительные размеры;
• ПК — приборная розетка с прямым патрубком;
• 47 — количество контактов;
• Э — покрытие контактов «электроник»;
• Г2 — гайка для неэкранированного кабеля.

Электрические и эксплуатационные параметры

Максимальное рабочее напряжение составляет 850 вольт амплитудного значения для постоянного и переменного тока при частоте до 3 мегагерц. Это позволяет использовать розетку в цепях управления, сигнальных линиях и силовых цепях умеренной мощности. Рабочий температурный диапазон — от минус 60 до плюс 60 градусов Цельсия, при этом допускается кратковременная смена температур до плюс 110 градусов Цельсия, что подтверждает устойчивость изделия к термическим перепадам.

Минимальная наработка составляет 1000 часов, а количество циклов сочленений-расчленений — 500. Такие показатели рассчитаны на длительную эксплуатацию в составе стационарного оборудования, где перекоммутация выполняется эпизодически при обслуживании или модернизации аппаратуры. Резьбовое соединение обеспечивает надёжную фиксацию ответной части и защиту от случайного разъединения при вибрационных и ударных воздействиях.

Монтаж и совместимость

Розетка предназначена для внутреннего монтажа на приборные панели и корпуса электронной аппаратуры. Прямой патрубок типа ПК упрощает трассировку проводов внутри изделия и обеспечивает аккуратную укладку жгутов. Гайка Г2 рассчитана на крепление неэкранированного кабеля, что важно при комплектации соединителя соответствующим типом кабельной продукции. Для обеспечения герметичности и защиты от внешних воздействий при наружном применении требуется дополнительная защита от дождя, динамической пыли и солнечного излучения, что предусмотрено климатическим исполнением УХЛ2.

Изделие совместимо с ответными вилками серии ШР соответствующего типоразмера корпуса 60 и количеством контактов 47. При подборе ответной части необходимо учитывать тип покрытия контактов и конструкцию кабельного ввода для корректного сопряжения и обеспечения заявленных электрических характеристик. Розетка применяется там, где требуется надёжное разъёмное соединение с высокой плотностью контактов и устойчивостью к широкому диапазону температур.
