Назначение и область применения

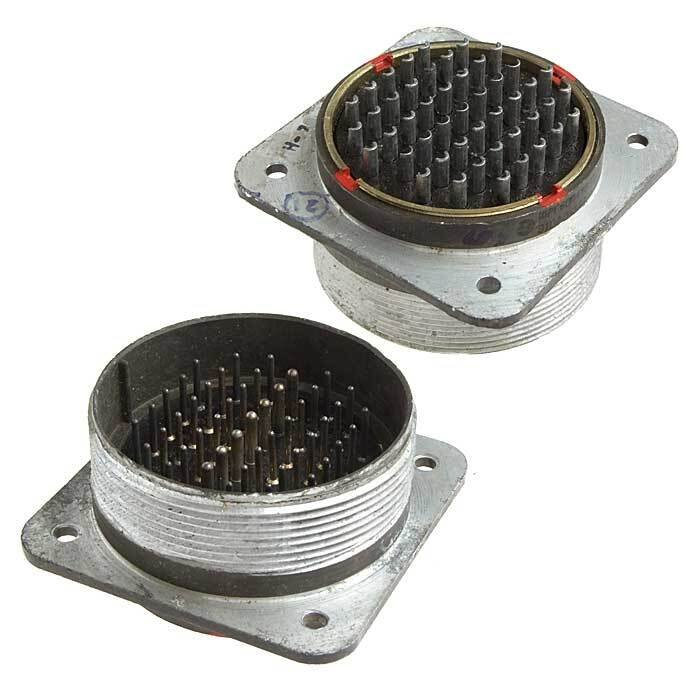

ШР60ПК47ЭГ2 — это низкочастотный цилиндрический электрический соединитель, выполненный в виде розетки приборной части с прямым патрубком. Изделие предназначено для организации надежного разъемного соединения в электрических цепях переменного и постоянного тока с рабочей частотой до 3 МГц при напряжении до 850 В. Соединитель рассчитан на эксплуатацию в составе радиоэлектронной и радиотехнической аппаратуры, где требуется объемный монтаж с резьбовым соединением ответных частей.

Конструкция ориентирована на применение в условиях, предъявляющих повышенные требования к устойчивости оборудования против внешних механических и климатических воздействий. Изделие подходит для внутреннего монтажа, а при обеспечении защиты от пыли, влаги и прямого солнечного излучения может использоваться и для наружной установки. Климатическое исполнение УХЛ подтверждает пригодность соединителя для умеренного и холодного климата.

Ключевые особенности конструкции

Обозначение ШР60ПК47ЭГ2 содержит полную информацию о конструктивных признаках изделия:

• ШР — тип соединителя, цилиндрический низкочастотный;
• 60 — условный размер корпуса;
• ПК — конструктивное исполнение розетки с прямым патрубком;
• 47 — количество контактов;
• Э — повышенная стойкость к внешним воздействиям;
• Г2 — двухрядная компоновка контактов.

Соединитель оснащен 47 контактами. Типовая компоновка включает 40 контактов диаметром 1,5 мм и 7 контактов диаметром 2,5 мм. Такое сочетание позволяет распределять по разным цепям токи различной величины, обеспечивая гибкость при проектировании аппаратуры. Контакты диаметром 1,5 мм рассчитаны на рабочий ток до 7–20 А, контакты диаметром 2,5 мм — до 17,5–35 А. Резьбовое соединение ответных частей обеспечивает плотную и стабильную фиксацию, исключающую самопроизвольное расчленение при вибрациях и ударах.

Подтвержденные технические характеристики

Электрическая прочность и изоляционные свойства соединителя подтверждаются следующими параметрами:

• сопротивление изоляции — не менее 5000 МОм;
• рабочее напряжение — до 850 В;
• рабочий диапазон частот — до 3 МГц;
• рабочая температура — от минус 60 до плюс 60 градусов Цельсия;
• допустимая температура с учетом перегрева контактов — до плюс 110 градусов Цельсия.

Механическая стойкость изделия подтверждена способностью выдерживать синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, многократные удары с ускорением до 5000 метров на секунду в квадрате, а также линейное ускорение до 2000 метров на секунду в квадрате. Ресурс соединителя составляет не менее 500 циклов соединения-расчленения, наработка — не менее 1000 часов.

Эксплуатационные показатели

Изделие сохраняет работоспособность в широком диапазоне температур и при интенсивных механических нагрузках, что подтверждает заявленную повышенную стойкость к внешним воздействиям. Комбинация двух рядов контактов с разными диаметрами позволяет использовать соединитель в схемах, где одновременно присутствуют сильноточные и слаботочные цепи. Применение розетки приборной части с прямым патрубком упрощает монтаж на панелях и шасси аппаратуры, а резьбовой способ соединения гарантирует повторяемость электрического контакта при каждом цикле сочленения.

ШР60ПК47ЭГ2 подходит для построения межблочных соединений в стационарной и подвижной аппаратуре, эксплуатируемой в умеренном и холодном климате. При наружном применении необходимо предусмотреть защиту от атмосферных осадков, пыли и ультрафиолетового излучения.
