Назначение соединителя ШР60ПК45ЭШ2Н

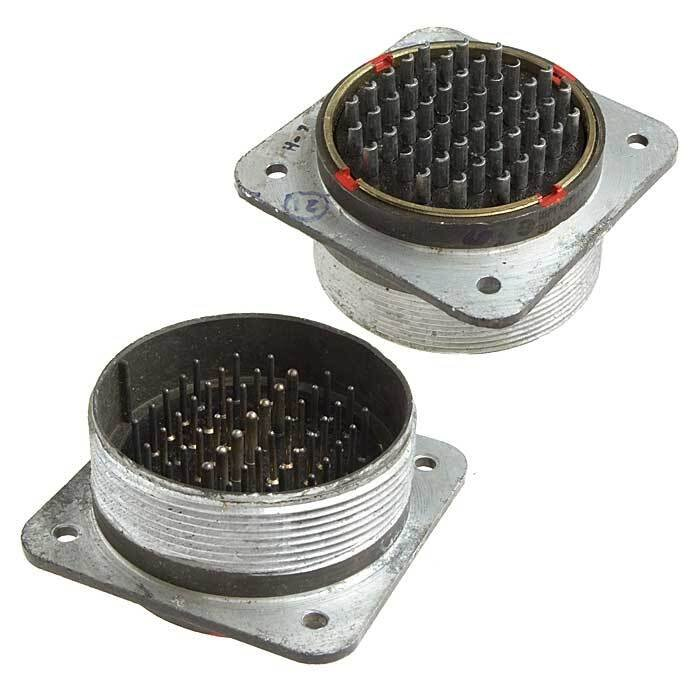

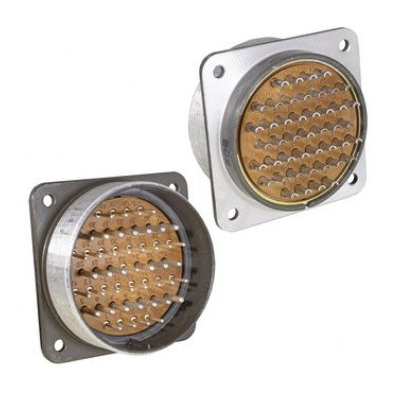

Кабельная вилка ШР60ПК45ЭШ2Н (артикул 11109) представляет собой электрический соединитель промышленного назначения, предназначенный для коммутации цепей постоянного и переменного тока. Устройство рассчитано на работу при частоте до 3 МГц и максимальном амплитудном напряжении 850 В. Изделие относится к серии ШР60 и применяется в электронной аппаратуре, измерительных комплексах, промышленном оборудовании и системах связи, где требуется надёжное разъёмное соединение с экранированным кабелем.

Соединитель обеспечивает стабильный электрический контакт в условиях повышенных механических нагрузок, вибраций и широкого диапазона температур. Конструкция вилки предусматривает прямой кабельный патрубок и гайку, адаптированную под экранированный кабель, что позволяет эффективно защищать передаваемый сигнал от внешних электромагнитных помех.

Конструктивные особенности и технические параметры

Вилка ШР60ПК45ЭШ2Н оснащена 45 контактами и имеет кабельный тип корпуса. Вид патрубка — прямой, что упрощает монтаж и прокладку кабеля в условиях ограниченного пространства. Гайка патрубка рассчитана именно на экранированный кабель, в отличие от модификаций для неэкранированных линий, таких как ШР60П45НШ2.

Ключевые эксплуатационные характеристики изделия:

• Количество контактов: 45
• Максимальное рабочее напряжение: до 850 В (амплитудное значение)
• Максимальная рабочая частота: 3 МГц
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях
• Минимальная наработка: 5000 часов
• Число сочленений и расчленений: не менее 500
• Срок сохраняемости: до 15 лет

Сопротивление контактов зависит от их диаметра и определяется конкретной комплектацией соединителя. Конструкция обеспечивает уверенную фиксацию ответной части и исключает самопроизвольное разъединение при вибрационных воздействиях.

Условия эксплуатации и области применения

Соединитель ШР60ПК45ЭШ2Н сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 60 градусов Цельсия. Изделие устойчиво к синусоидальной вибрации и механическим ударам, что расширяет сферу его применения, включая подвижные узлы оборудования и аппаратуру, эксплуатируемую в сложных климатических условиях.

Вилка кабельная активно используется при построении ответственных электрических цепей в следующих областях:

1. Промышленная автоматика и станки с числовым программным управлением.
2. Измерительные и испытательные стенды с многоканальной передачей сигналов.
3. Телекоммуникационное оборудование, работающее с экранированными линиями связи.
4. Бортовая и наземная аппаратура, требующая устойчивых соединений при вибрациях.
5. Системы питания и управления, где необходимо частое сочленение и расчленение разъёмов.

Надёжность и ресурс

Заявленный срок сохраняемости до 15 лет позволяет формировать складской резерв изделий без риска потери эксплуатационных свойств. Минимальная наработка в 5000 часов подтверждает пригодность соединителя для длительной непрерывной работы в составе оборудования. Ресурс по числу циклов сочленения и расчленения составляет не менее 500 операций, что достаточно для сервисного обслуживания и многократного переконфигурирования аппаратуры.

Высокое сопротивление изоляции не менее 5000 МОм в нормальных условиях гарантирует минимальные токи утечки и надёжное разделение электрических цепей. Применение гайки под экранированный кабель обеспечивает корректное подключение оплётки и сохранение целостности экранирования по всей длине линии, что особенно важно при передаче слаботочных и высокочастотных сигналов.
