Назначение и область применения

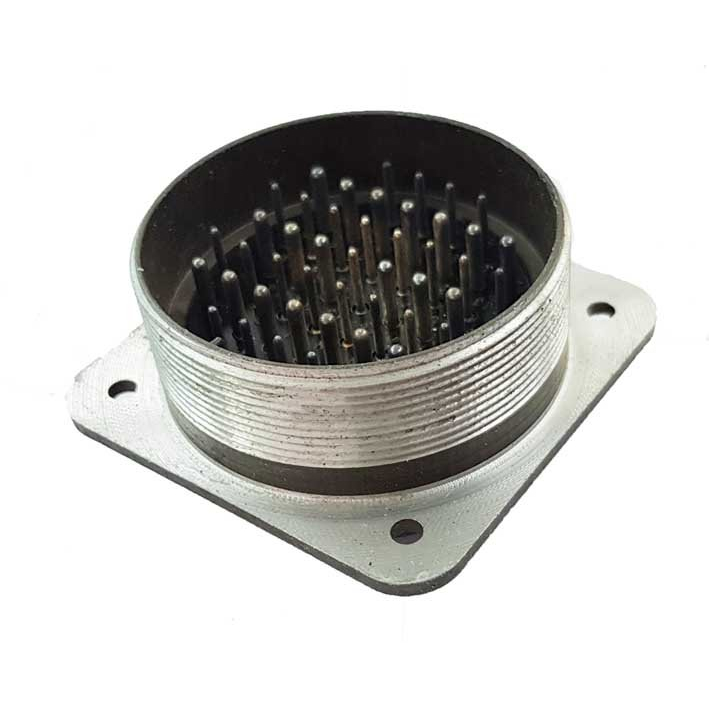

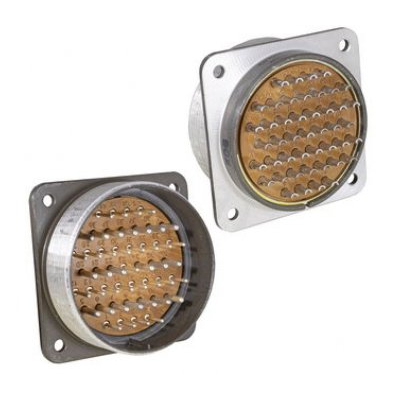

ШР60ПК45ЭШ2 — приборная вилка цилиндрического типа из серии ШР60, предназначенная для создания надёжных разъёмных соединений в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие применяется в контрольно-измерительных приборах, а также во внутренних и наружных установках, где требуется защита от пыли и влаги.

Разъём рассчитан на эксплуатацию в составе оборудования, работающего в широком диапазоне климатических и механических нагрузок. Конструкция вилки обеспечивает стабильный электрический контакт и удобство коммутации при монтаже и обслуживании аппаратуры.

Подтверждённые технические особенности

Вилка ШР60ПК45ЭШ2 имеет следующие характеристики, подтверждённые данными производителя и технической документацией серии ШР60:

• Количество контактов: 45 штук, с сочетанием диаметров контактов 1,5 мм и 2,5 мм.
• Рабочий ток: до 7 А на контактах диаметром 1,5 мм; на контактах диаметром 2,5 мм — до 17,5–35 А в зависимости от источника.
• Максимальное напряжение постоянного тока: 850 В.
• Покрытие контактов: серебро.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, смена температур до плюс 110 градусов Цельсия с учётом перегрева контактов.
• Климатическое исполнение: УХЛ, пониженное давление до 1,3 на 10 в минус четвёртой степени Па.

Устойчивость к механическим воздействиям

Изделие рассчитано на работу в условиях интенсивных механических нагрузок. Подтверждённые параметры стойкости включают:

• Вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Одиночный удар с ускорением до 5000 метров на секунду в квадрате.
• Многократный удар с ускорением до 350 метров на секунду в квадрате.
• Линейное ускорение до 2000 метров на секунду в квадрате.

Эти показатели позволяют использовать вилку в аппаратуре, подверженной вибрациям и ударным нагрузкам, без потери качества электрического соединения.

Применение в аппаратуре

ШР60ПК45ЭШ2 используется в качестве ответной части разъёмного соединения в блоках питания, измерительных комплексах, системах сбора данных и другом электронном оборудовании, где требуется коммутация большого числа сигнальных и силовых цепей. Наличие контактов двух диаметров позволяет в одном корпусе совмещать цепи с разными токовыми нагрузками — от слаботочных сигнальных линий до силовых цепей с током до 35 А.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность соединения при длительной эксплуатации. Климатическое исполнение УХЛ допускает применение изделия в условиях умеренного и холодного климата, в том числе в неотапливаемых помещениях и под навесами.

Конструктивные особенности серии ШР60

Цилиндрическая конструкция вилки серии ШР60 обеспечивает надёжную фиксацию ответной части и защиту контактов от механических повреждений. Корпус разъёма рассчитан на многократные циклы сочленения и расчленения, что важно при ремонте, настройке и замене блоков аппаратуры.

Благодаря сочетанию числа контактов, токовых характеристик и стойкости к внешним воздействиям, ШР60ПК45ЭШ2 подходит для построения внутриприборных и межблочных соединений в профессиональной радиоэлектронной технике, где предъявляются повышенные требования к надёжности и долговечности контактных пар.
