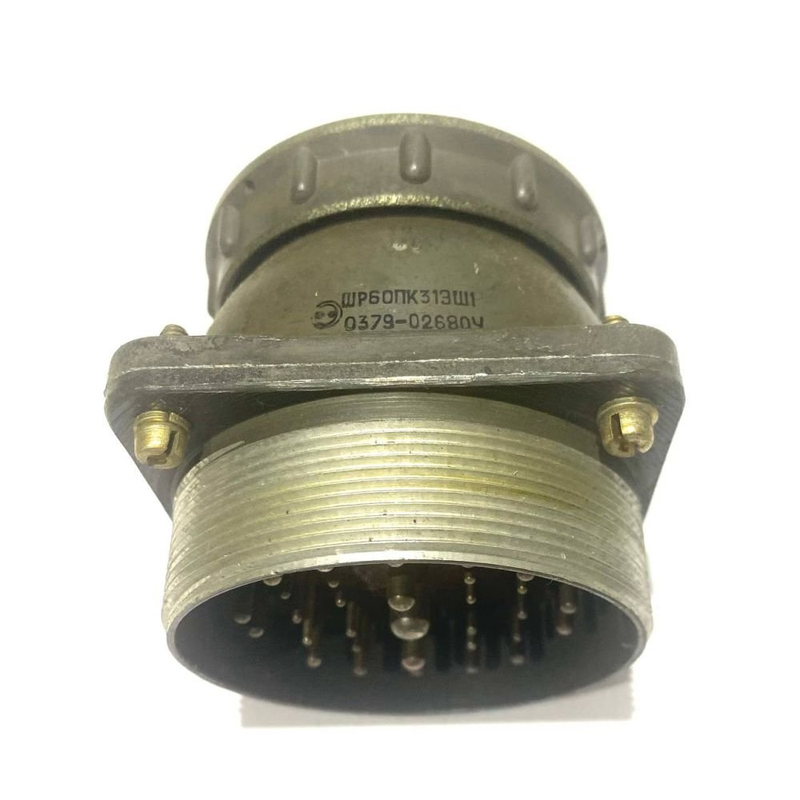

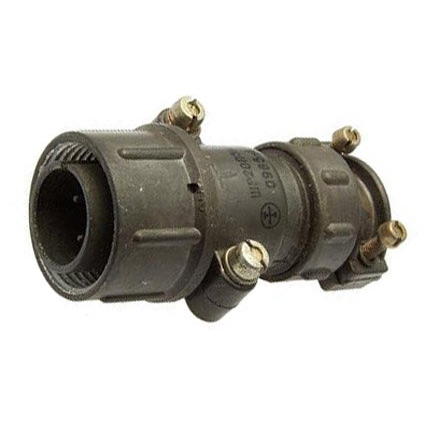

Назначение соединителя ШР60ПК31НШ1

ШР60ПК31НШ1 представляет собой вилку цилиндрического низкочастотного соединителя серии ШР, предназначенную для объемного монтажа. Изделие относится к приборным вилкам с прямым патрубком и гайкой для неэкранированного кабеля. Основное назначение — обеспечение надежного электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В.

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется коммутация большого числа цепей различной мощности в одном корпусе. Условный размер корпуса составляет 60 мм, что соответствует типоразмеру ШР60. Артикул изделия — 51965.

Конструкция и контактная система

Вилка содержит 31 контакт различного диаметра, что позволяет одновременно коммутировать цепи с разными токами нагрузки. Распределение контактов по диаметрам и допустимым токам приведено ниже.

• 14 контактов диаметром 1,5 мм — ток до 7 А.
• 14 контактов диаметром 2,5 мм — ток до 17,5 А.
• 2 контакта диаметром 3,5 мм — ток до 35 А.
• 1 контакт диаметром 5,5 мм — ток до 70 А.

Корпус изделия выполнен из металла, изолятор — из карболита. Габаритные размеры составляют aproximadamente 80,7 на 81,1 на 72,5 мм. Конструкция предусматривает прямой патрубок и гайку для неэкранированного кабеля, что упрощает монтаж и обеспечивает механическую фиксацию кабельной части.

Технические характеристики и условия эксплуатации

Сопротивление изоляции соединителя составляет не менее 5000 МОм. Ресурс по количеству сочленений-расчленений достигает 500 циклов, а наработка составляет от 1000 до 5000 часов. Эти параметры подтверждают пригодность изделия для длительной эксплуатации в составе стационарной и переносной аппаратуры.

Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с возможностью кратковременной смены температуры до плюс 110 градусов Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате, удары с ускорением до 5000 метров на секунду в квадрате, а также пониженное давление до 1,3 на 10 в минус четвертой степени Паскаля.

Климатическое исполнение УХЛ подходит для внутреннего и наружного применения с защитой от пыли и влаги. Совокупность перечисленных параметров делает ШР60ПК31НШ1 пригодным для работы в жестких условиях эксплуатации радиотехнической аппаратуры.

Применение и особенности монтажа

Соединитель используется для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Объемный монтаж подразумевает пайку проводников к контактным элементам вилки с последующей сборкой кабельной части через патрубок и гайку. Различные диаметры контактов позволяют раздельно подводить силовые и сигналовые цепи, что снижает взаимное влияние и упрощает разводку.

Благодаря металлическому корпусу и карболитовому изолятору изделие сохраняет работоспособность при механических и климатических воздействиях. Год выпуска указан как 2015. Производитель в предоставленных данных не указан.
