Назначение и область применения

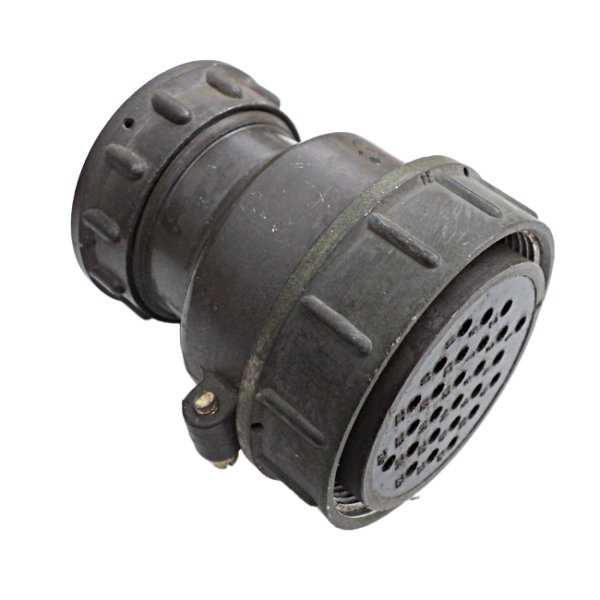

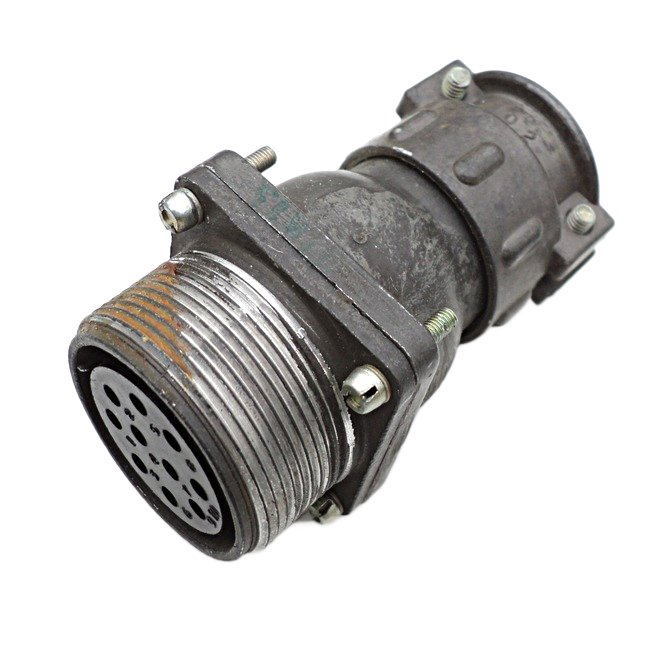

ШР60ПК31НГ1 представляет собой приборную розетку низкочастотного цилиндрического соединителя серии ШР с прямым патрубком. Изделие предназначено для внутреннего монтажа в электро- и радиоаппаратуре, где требуется надежное соединение и разъединение электрических цепей проводов, кабелей, узлов и блоков. Розетка ориентирована на применение в промышленных системах, радиотехнической и электронной аппаратуре, включая приборные установки без патрубка или с прямым патрубком.

Конструкция предусматривает резьбовой способ соединения, что обеспечивает устойчивость к механическим воздействиям и исключает самопроизвольное расчленение при вибрации. Изделие подходит для объемного монтажа и допускает наружную установку при условии защиты от прямого попадания дождя, пыли и солнечных лучей. В 2015 году розетка выпускалась по техническим условиям ТУ 6313-022-61929916-2015 в общепромышленном исполнении.

Технические характеристики

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет 850 В (амплитудное значение), что позволяет использовать розетку в силовых и сигнальных цепях средней мощности. Электрическая прочность изоляции подтверждается значением сопротивления изоляции не менее 5000 МОм в нормальных климатических условиях.

Изделие сохраняет работоспособность при следующих эксплуатационных факторах:

• диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия (климатическое исполнение УХЛ2);
• вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц;
• многократные ударные воздействия;
• пониженное атмосферное давление.

Минимальная наработка на отказ составляет 5000 часов. Ресурс по числу сочленений-расчленений достигает 500 циклов, что подтверждает пригодность розетки для многократного использования в обслуживаемой аппаратуре.

Монтаж и совместимость

Розетка ШР60ПК31НГ1 предназначена для установки на приборные панели и внутренние перегородки радиоэлектронных блоков. Прямой патрубок упрощает подвод кабеля и исключает резкие перегибы проводников в месте заделки. Резьбовое соединение с ответной частью обеспечивает стабильный электрический контакт и защищает контактные пары от смещения при вибрации.

Благодаря климатическому исполнению УХЛ2 изделие может эксплуатироваться в умеренном и холодном климате при размещении в отапливаемых или неотапливаемых помещениях, а также на открытом воздухе при условии защиты от атмосферных осадков. Розетка совместима с ответными вилками серии ШР соответствующего типоразмера и применяется в промышленной технике, произведенной в 2010-х годах, в том числе советского и российского образца.

Рекомендации по эксплуатации

При монтаже следует учитывать, что изделие рассчитано на внутреннее применение. Наружный монтаж допустим только при наличии защитного кожуха или размещении в корпусе, исключающем прямое воздействие осадков и пыли. Перед сочленением рекомендуется проверять чистоту контактных поверхностей и отсутствие механических повреждений резьбовой части. Периодический осмотр и своевременная замена при выработке ресурса позволяют поддерживать надежность соединений на протяжении всего срока службы аппаратуры.
