Назначение и область применения

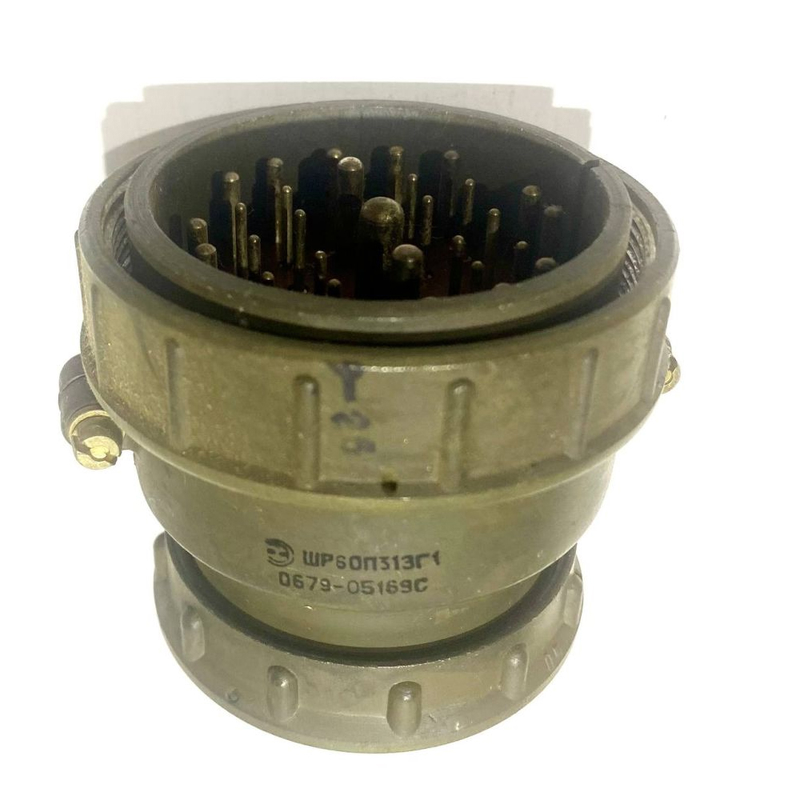

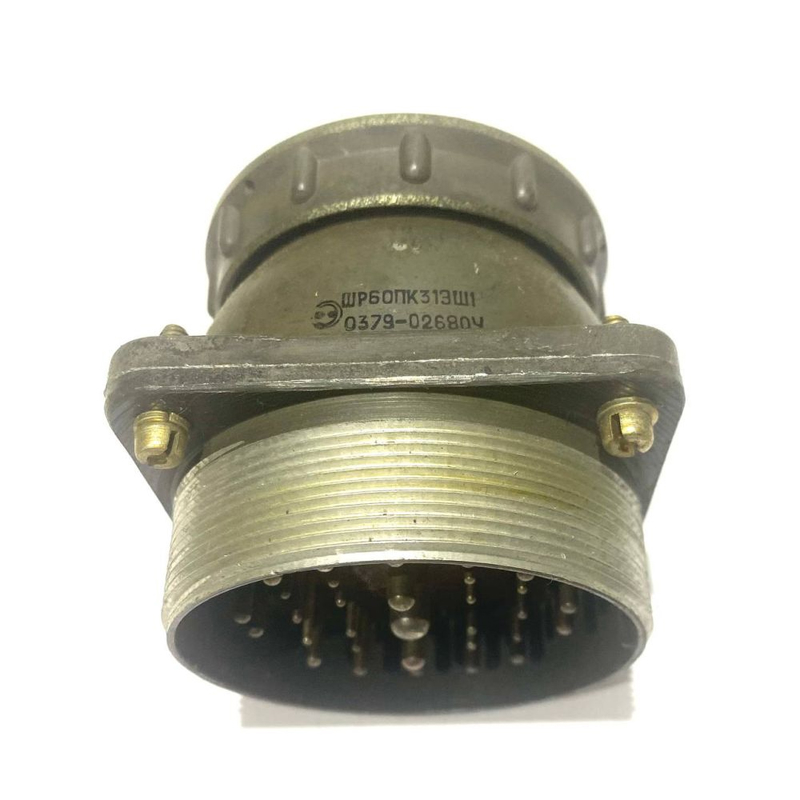

ШР60ПК31НГ1 «5» — это приборная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для внутреннего монтажа в радио- и электроаппаратуре последних поколений. Изделие является частью парного соединителя (вилка + розетка) и используется для надежного соединения и разъединения электрических цепей проводов, кабелей и блоков в промышленных и приборных системах.

Соединитель рассчитан на применение в составе промышленного оборудования, систем автоматики и телемеханики. Благодаря объемному монтажу розетка может устанавливаться как внутри блоков, так и снаружи при обеспечении дополнительной защиты от пыли и влаги — климатическое исполнение УХЛ допускает эксплуатацию в умеренном и холодном климате.

Конструктивные особенности и маркировка

Расшифровка обозначения ШР60ПК31НГ1 «5» раскрывает ключевые конструктивные параметры изделия:

• ШР — тип соединителя: низкочастотный цилиндрический, объемный монтаж;
• 60 — условный размер корпуса;
• ПК — конструктив: приборная розетка с прямым патрубком;
• 31 — количество контактов;
• Н — предназначена для неэкранированного кабеля;
• Г — розетка (гнездо);
• 1 — сочетание контактов;
• индекс «5» — исполнение или модификация по техническим условиям, в том числе вариант сборки или комплектации.

Приемка изделия соответствует обозначению «5», что отражает требования к контролю качества и условиям поставки согласно техническим условиям изготовителя.

Электрические параметры

Соединитель допускает работу в цепях постоянного и переменного тока частотой до 3 МГц. Максимальное рабочее напряжение постоянного тока составляет не более 850 В.

Рабочий ток в зависимости от диаметра контакта

• контакт диаметром 1,5 мм — до 7 А;
• контакт диаметром 2,5 мм — до 17,5 А;
• контакт диаметром 3,5 мм — до 35 А;
• контакт диаметром 5,5 мм — до 70 А.

Сопротивление контактов не превышает 2,5–1,0 мОм для мелких диаметров и до 0,3 мОм для крупных, что обеспечивает малые потери энергии и низкий нагрев при протекании номинальных токов. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм, что гарантирует надежное разделение цепей и исключает токи утечки между контактами.

Механическая прочность и устойчивость к внешним воздействиям

Изделие рассчитано на длительную эксплуатацию в жестких условиях. Минимальная наработка составляет от 1000 до 5000 часов в зависимости от документов на конкретное исполнение. Количество допустимых сочленений-расчленений (коммутаций) — не менее 500 циклов, срок сохраняемости — не менее 15 лет.

Диапазон рабочих температур составляет от −60 °C до +60…+100 °C в зависимости от источника и варианта исполнения. Допускаются перепады температур с учетом перегрева контактов до порядка −60…+110 °C. Соединитель работоспособен при низком атмосферном давлении вплоть до приблизительно 1,3·10⁻⁴ Па, что позволяет применять его в высотной аппаратуре и вакуумных системах.

Конструкция выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до приблизительно 300 м/с², многократные удары с ускорением до приблизительно 350 м/с², одиночные удары до 5000 м/с², а также линейные нагрузки до 2000 м/с². Такие характеристики обеспечивают стабильную работу соединителя в условиях вибраций, тряски и ударных воздействий, характерных для промышленного оборудования, транспортных средств и подвижных установок.

Особенности монтажа и эксплуатации

Розетка ШР60ПК31НГ1 «5» ориентирована на объемный монтаж, что предполагает установку непосредственно на шасси, панель или печатную плату с последующей фиксацией. Прямой патрубок упрощает подвод кабеля и подключение неэкранированных проводов. Для наружного применения рекомендуется обеспечить дополнительную защиту от пыли и влаги — соединитель рассчитан на эксплуатацию в условиях, соответствующих климатическому исполнению УХЛ, однако самостоятельная герметизация корпуса изделия не предусмотрена.

При выборе ответной части необходимо учитывать, что ШР60ПК31НГ1 «5» представляет собой гнездовую часть парного соединителя. Полноценное функционирование обеспечивается при сочленении с ответной вилочной частью соответствующего типономинала серии ШР60 с аналогичным числом контактов и сочетанием контактов.
