Назначение и область применения

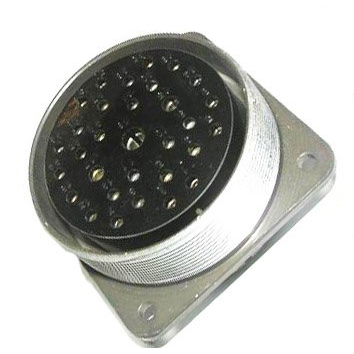

ШР60ПК31ЭГ1 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР, выпущенная в 2015 году. Изделие предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Розетка обеспечивает коммутацию проводов, кабелей, узлов и блоков в радиоэлектронной и радиотехнической аппаратуре, включая контрольно-измерительные приборы.

Соединитель рассчитан на внутренний монтаж в климатическом исполнении УХЛ2, что соответствует условиям умеренного и холодного климата. Допускается наружное применение при условии защиты от дождя, пыли и прямого солнечного излучения. Конструкция предусматривает резьбовое сочленение с ответной частью, что обеспечивает стабильность контакта и защиту от самопроизвольного разъединения при вибрационных нагрузках.

Электрические характеристики

Розетка работает в цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет 850 В по амплитудному значению. Рабочий ток на контакты достигает 70 А в зависимости от диаметра контактных элементов.

Сопротивление контактов определяется диаметром применяемых контактов и составляет:

• для контактов диаметром 1,5 мм — не более 2,5 мОм;
• для контактов диаметром 2,5 мм — не более 1,0 мОм;
• для контактов диаметром 3,5 мм — не более 0,75 мОм;
• для контактов диаметром 5,5 мм — не более 0,3 мОм;
• для контактов диаметром 9,0 мм — не более 0,15 мОм.

Сопротивление изоляции составляет не менее 5000 МОм, что гарантирует надёжное разделение цепей и предотвращение утечек тока. Температурный диапазон эксплуатации — от минус 60 до плюс 60 градусов Цельсия, при смене температур допускается кратковременное повышение до плюс 110 градусов Цельсия.

Конструктивное исполнение

ШР60ПК31ЭГ1 представляет собой приборную розетку без патрубка, с резьбовым соединением, нормальными габаритами и условным размером корпуса 60. Расшифровка обозначения:

1. ШР — тип соединителя;
2. 60 — условный размер корпуса;
3. П — исполнение без патрубка;
4. 31 — типоразмер контактов;
5. Э — электромагнитная совместимость;
6. Г — розетка;
7. 1 — сочетание контактов.

Наличие экранирования и исполнения с электромагнитной совместимостью позволяет использовать розетку в аппаратуре, чувствительной к внешним электромагнитным помехам, а также в цепях, где требуется минимизация излучения.

Механическая стойкость и срок службы

Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 35 g. Минимальная наработка составляет 1000 часов. Количество допустимых сочленений и расчленений — не менее 500 циклов. Срок хранения в отапливаемых помещениях достигает 15 лет, что подтверждает долговечность конструкции и качество применённых материалов.
