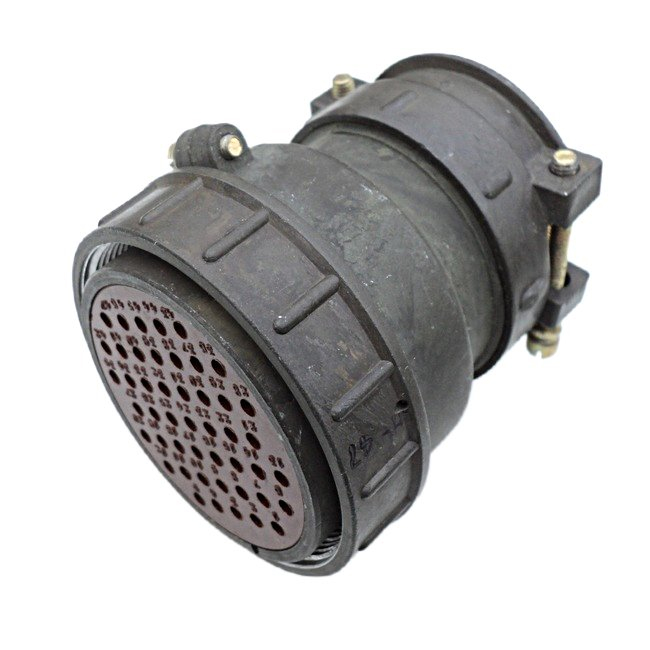

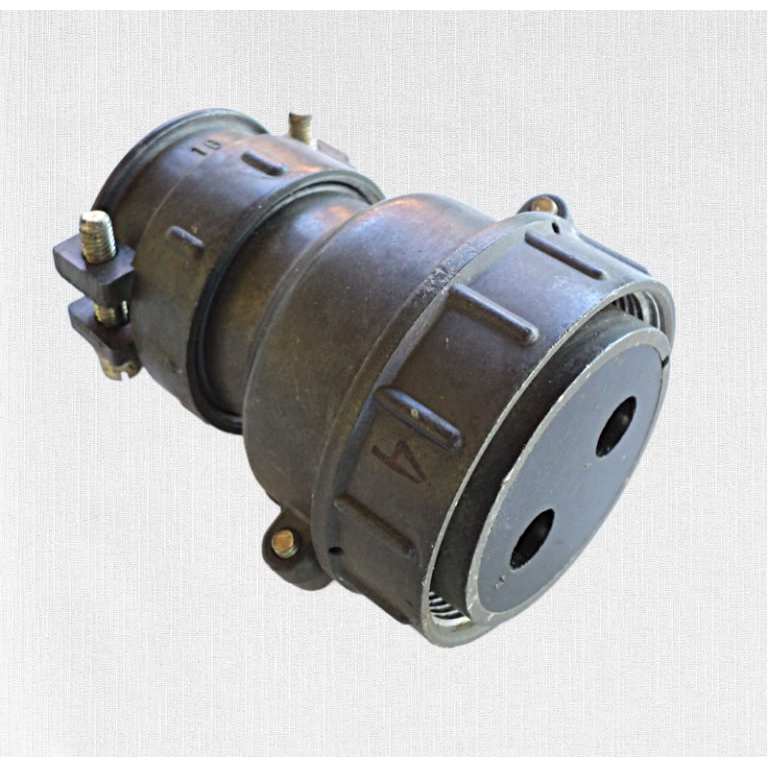

ШР60П4НШ2Н — это, вероятно, разновидность низкочастотного цилиндрического соединителя серии ШР (возможно, с опечаткой в маркировке, близкой к ШР60П45НШ2), предназначенного для подключения электрических цепей в промышленных и специальных системах.

Описание

Это кабельная розетка с прямым патрубком и гайкой для неэкранированного кабеля, негерметичного типа с резьбовым соединением и одношпоночной поляризацией. Она относится к соединителям нормальных габаритов для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, с возможностью ограниченного наружного применения при защите от дождя, пыли и солнца.

Расшифровка маркировки

• ШР — тип соединителя (цилиндрический низкочастотный).

• 60 — условный размер корпуса.

• П — конструктивное исполнение с прямым патрубком.

• 4 (или 45 в аналогах) — количество контактов.

• НШ2Н — указывает на нормальные габариты, неэкранированный кабель и другие особенности сборки.

Характеристики

Соединитель работает в цепях постоянного и переменного тока до 3 МГц, выдерживает температуру от -60 до +60°C (с пиками до +110°C), вибрацию до 5000 Гц с ускорением 300 м/с², удары до 5000 м/с² и пониженное давление до 1,3·10⁻⁴ Па. Минимальная наработка — 1000 часов, количество соединений-расчленений — 500, срок сохраняемости — 15 лет. Максимальное напряжение — до 850 В для постоянного тока.
