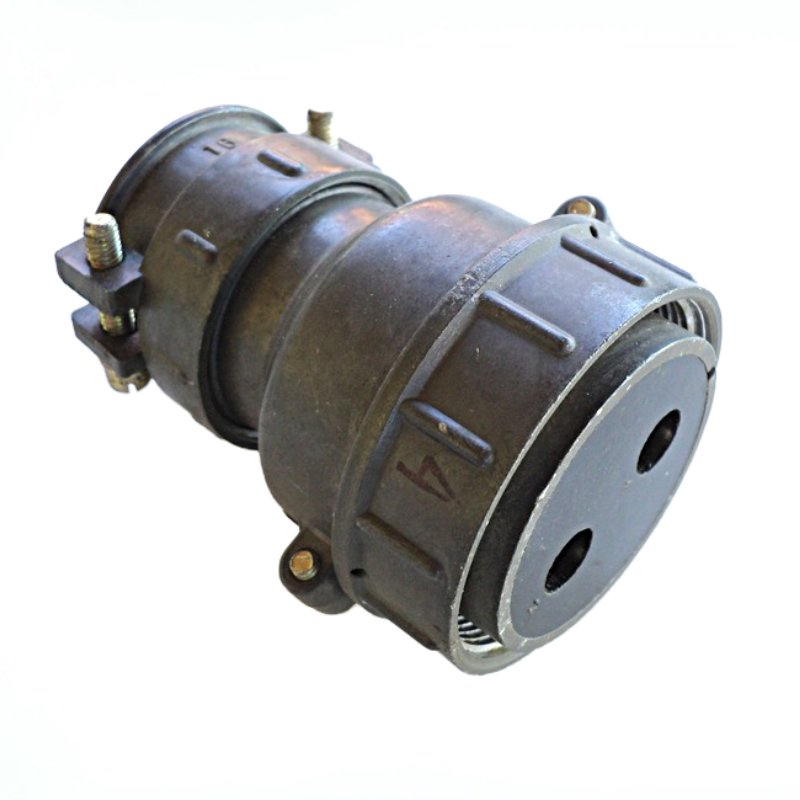

ШР60П4НШ2 «5»

Цена:

2200 ₽

Технические характеристики

ШР60П4НШ2

ШР60П4НШ2 (вероятно, имеется в виду ШР60П45НШ2, так как такая маркировка встречается в технической документации) — это низкочастотный цилиндрический электрический соединитель общего назначения.

Назначение

Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц в радиоэлектронной и радиотехнической аппаратуре. +1
Соединитель используется для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, с возможностью наружного применения при защите от дождя, пыли и солнца.

Конструкция и расшифровка

Это кабельная розетка с прямым патрубком и гайкой для неэкранированного кабеля, резьбового сочленения, нормальных габаритов и одношпоночной поляризации. +1
Расшифровка: ШР — тип соединителя; 60 — условный размер корпуса; П — с прямым патрубком; 45 (или 4 в сокращении) — число контактов; Н — нормальные габариты; Ш2 — исполнение.

Технические характеристики

Рабочая температура — от -60 до +60 °C, с учетом перегрева контактов до +110 °C; пониженное давление до 1,3·10^{-4} Па. +2
Выдерживает вибрацию до 5000 Гц с ускорением 300 м/с², удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), линейное ускорение 2000 м/с². +1
Минимальная наработка — 1000 часов, число сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Описание

Назначение и область применения

Соединитель ШР60П4НШ2 «5» представляет собой низкочастотный цилиндрический электрический соединитель общего назначения, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение кабельных линий с блочной частью оборудования.

Соединитель рассчитан на внутренний монтаж и соответствует климатическому исполнению УХЛ2 по ГОСТ 15150-69. Допускается наружное применение при условии защиты от прямого воздействия дождя, пыли и солнечных лучей. Конструкция ориентирована на использование с неэкранированным кабелем, что определяет область применения в схемах управления, сигнализации и питания, где экранирование не является обязательным требованием.

Конструктивные особенности

Изделие выполнено в виде кабельной розетки с прямым патрубком и гайкой для фиксации неэкранированного кабеля. Сочленение с ответной частью — резьбовое, что обеспечивает плотный и устойчивый к вибрациям контакт. Корпус имеет нормальные габариты, а поляризация выполнена по одношпоночной схеме, исключающей неправильное соединение.

Маркировка ШР60П4НШ2 расшифровывается следующим образом:

ШР — тип соединителя;
60 — условный размер корпуса;
П — прямой патрубок;
4 — число контактов (в технической документации может указываться как 45);
Н — нормальные габариты;
Ш2 — исполнение.

Приёмка «5» в обозначении товара указывает на категорию качества и порядок приёмо-сдаточных испытаний, принятый для данного изделия.

Технические характеристики

Соединитель рассчитан на эксплуатацию в широком диапазоне внешних воздействий. Рабочая температура составляет от минус 60 до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия. Изделие сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени паскаля.

Устойчивость к механическим нагрузкам

вибрационные нагрузки — до 5000 Гц с ускорением 300 метров на секунду в квадрате;
одиночные ударные воздействия — до 5000 метров на секунду в квадрате;
многократные удары — до 350 метров на секунду в квадрате;
линейное ускорение — до 2000 метров на секунду в квадрате.

Надёжность и ресурс

Показатели долговечности соединителя подтверждены техническими условиями на данный тип изделий. Минимальная наработка составляет 1000 часов. Допустимое число сочленений и расчленений — 500 циклов. Срок сохраняемости до ввода в эксплуатацию — 15 лет. Указанные параметры позволяют применять соединитель в аппаратуре длительного использования, включая стационарные и перебазируемые объекты.
