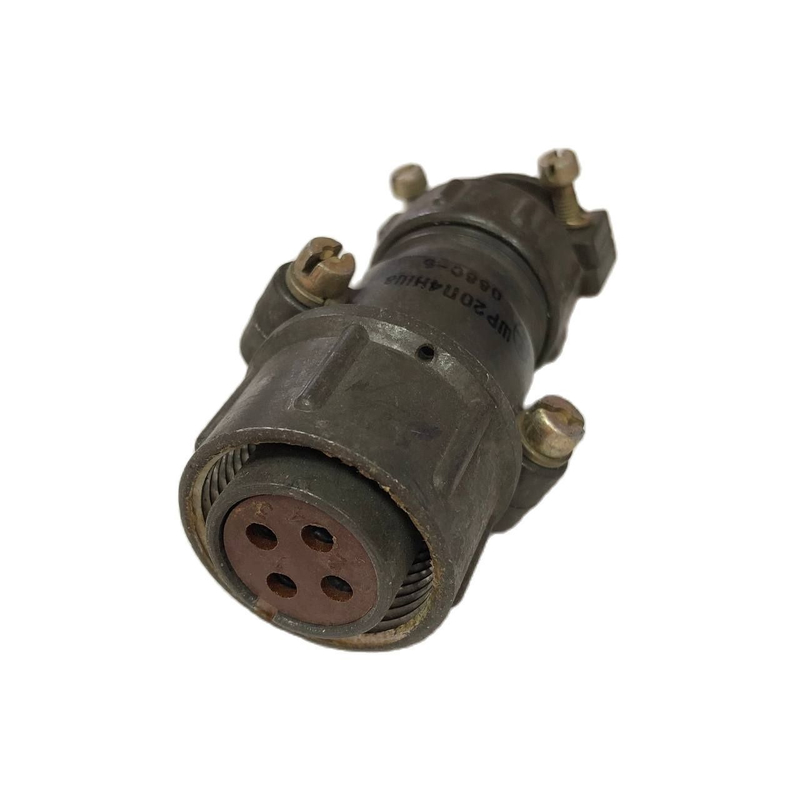

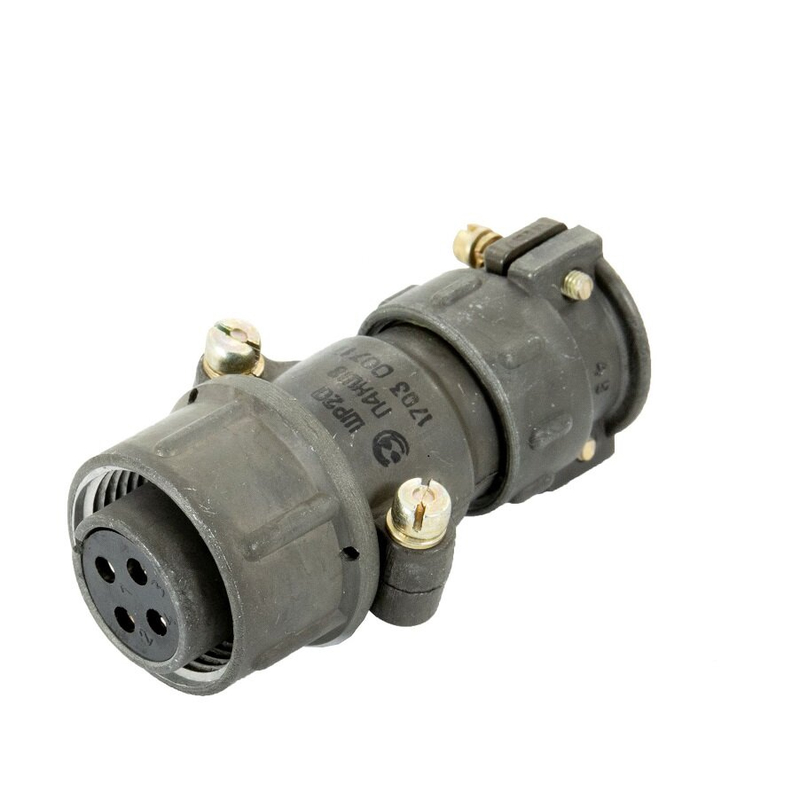

ШР60П4НШ1 — это цилиндрический разъём советского/российского производства из серии ШР60, предназначенный для надёжного соединения в различных электрических аппаратах. Он представляет собой кабельную розетку без патрубка (НШ — кабельная часть, "Н" обозначает отсутствие патрубка, "Ш1" — вариант шпоночной поляризации). Такие соединители используются во внутренней и наружной установке (с защитой от пыли и влаги) в аппаратуре общего назначения.

Назначение

Соединители серии ШР60 применяются в промышленной, военной и специальной технике для передачи сигналов и мощности. Они выдерживают вибрации, удары и экстремальные температуры, что делает их подходящими для авиации, судостроения и оборудования в сложных условиях.

Характеристики

• Рабочий ток на контактах: до 7 А (диаметр 1,5 мм) и до 17,5 А (диаметр 2,5 мм).

• Температурный диапазон: от -60°C до +60°C (с учётом перегрева контактов до +110°C).

• Вибрация: синусоидальная 1–5000 Гц с ускорением 300 м/с².

• Удар: одиночный до 5000 м/с², многократный до 350 м/с²; линейное ускорение 2000 м/с².

• Наработка: минимум 1000 часов, до 500 соединений-расчленений.

Конструкция

Состоит из вилки и розетки с резьбовым соединением и одношпоночной поляризацией. Контакты покрыты серебром или никелем, корпус — УХЛ (умеренный/холодный климат). Условный размер 60 мм, число контактов варьируется (в похожих моделях 45–47).
