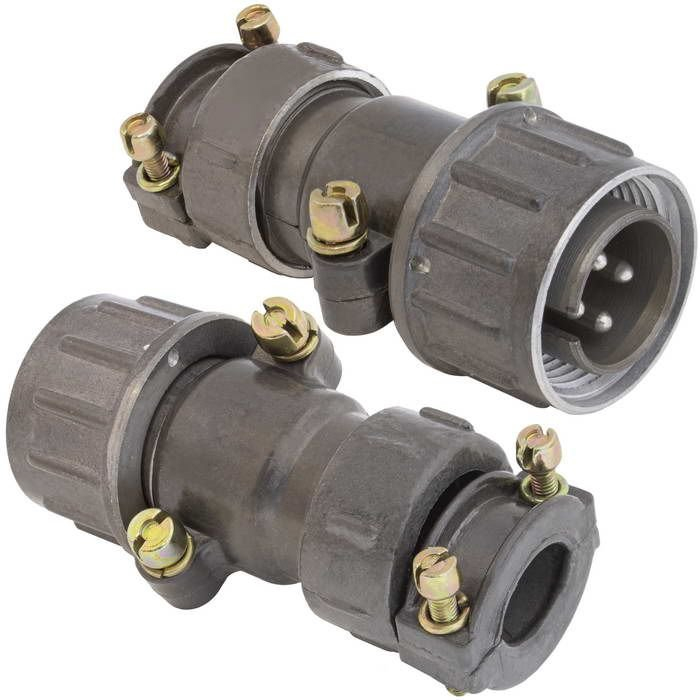

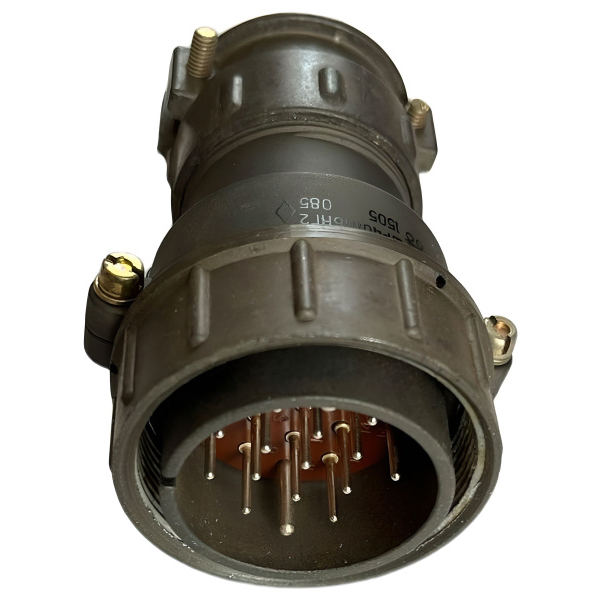

ШР60П4НГ2 ВИЛКИ КАБЕЛЬНЫЕ «5»

Цена:

1350 ₽

Технические характеристики

ШР‑60–П4‑НГ2 — это низкочастотный цилиндрический кабельный разъём‑вилка серии ШР60, сочетающий аналогичный корпус и принцип резьбового сочленения, но с иным количеством и компоновкой контактов, по сравнению с ШР60П45НГ2. Ниже — ориентированное на практику описание именно «ШР60П4НГ2» вилок кабельных «5».

По структуре маркировки серии ШР60 условное обозначение обычно расшифровывается так:

ШР — тип соединителя (цилиндрический низкочастотный разъём).
60 — условный размер корпуса.
П — конструктив исполнения кабельной части с прямым патрубком.
4 — количество контактов (или признак контактной гаммы, иногда — типоразмера группы).
НГ2 — климатическое исполнение и вариант модификации (герметичность, стойкость к внешним воздействиям в нормальных условиях).

Буква «5» в вашем обозначении, скорее всего, указывает на конкретную модификацию или версию вилки (например, отличие по диаметру патрубка, материалам, типу заделки кабеля или схеме контактов), но без точного ТУ или паспорта это может быть только рабочее обозначение поставщика/каталога.

Корпус из металла (обычно алюминиевый сплав или сталь с защитным покрытием), обеспечивает жёсткость, экранирующие свойства и устойчивость к механическим воздействиям.
Вилка имеет прямой патрубок для присоединения неэкранированного или слабоэкранированного кабеля и гайку для резьбового сочленения с соответствующей розеткой ШР60.
Контакты выполнены из меди или сплава с серебряным или никелевым покрытием, что снижает переходное сопротивление и повышает стойкость к окислению.

Характеристики для ШР60П4НГ2 обычно лежат в рамках общей серии ШР60, поэтому можно ориентироваться на следующие диапазоны (уточнение по конкретному ТУ обязательно):

Рабочее напряжение — до нескольких сотен вольт (в зависимости от схемы и количества контактов), обычно до 850 В постоянного или переменного тока.
Рабочий ток — порядок единиц ампер на контакт, совокупный ток соединителя зависит от количества рабочих контактов и диаметров.
Сопротивление изоляции — десятки гигаом и выше в нормальных климатических условиях.

Допустимый диапазон температур окружающей среды обычно от –60 до +60 °C, а при смене температур — с учётом перегрева контактов до +110 °C.
Разъём рассчитан на многократные сочленения‑расчленения (порядка 500 циклов), обеспечивая стабильную электрическую связь без чрезмерного износа контактов.
Стойкость к механическим воздействиям: допускаются удары и вибрации в пределах норм линейных ускорений до ~2000 м/с² и ударных ускорений до ~350‑5000 м/с² (в зависимости от исполнения и режима).

ШР60П4НГ2 вилки кабельные «5» используются в основном:

в промышленном электротехническом оборудовании ,
в системах связи, контроля и телемеханики,
в судовой, авиационной и наземной технике, где требуется надёжное многожильное соединение в условиях вибрации, перепадов температур и умеренной влажности.

Если у вас есть ТУ или шифр паспорта (например, ГЕО.364.107 ТУ или аналогичный), можно более точно сопоставить типоразмер, схему контактов и рабочие пределы именно для вашей модификации ШР60П4НГ2.

Описание

Назначение

Артикул изделия — 11090. ШР60П4НГ2 вилки кабельные «5» представляют собой низкочастотный цилиндрический кабельный разъём-вилку серии ШР60. Изделие предназначено для разъёмного присоединения кабельной линии к ответной розетке ШР60 и используется в цепях, где требуется стабильное электрическое соединение с резьбовой фиксацией. Конструкция рассчитана на многократные сочленения и расчленения, что позволяет применять разъём при периодической перекоммутации оборудования.

Вилка сочетает корпус, аналогичный другим изделиям серии ШР60, и резьбовой принцип сочленения, но отличается количеством и компоновкой контактов от, например, исполнения ШР60П45НГ2.

Конструктивные особенности и маркировка

Расшифровка обозначения

ШР — тип соединителя: цилиндрический низкочастотный разъём.
60 — условный размер корпуса.
П — конструктив исполнения кабельной части с прямым патрубком.
4 — количество контактов или признак контактной гаммы, в ряде случаев — типоразмер группы.
НГ2 — климатическое исполнение и вариант модификации, включая стойкость к внешним воздействиям в нормальных условиях.
«5» — обозначение конкретной модификации или версии вилки, принятое в каталожной записи поставщика или каталога.

Корпус выполнен из металла — алюминиевого сплава или стали с защитным покрытием. Такое исполнение обеспечивает жёсткость конструкции, экранирующие свойства и устойчивость к механическим воздействиям. Вилка имеет прямой патрубок для присоединения неэкранированного или слабоэкранированного кабеля и гайку для резьбового сочленения с соответствующей розеткой ШР60.

Контакты изготовлены из меди или медного сплава с серебряным или никелевым покрытием. Покрытие снижает переходное сопротивление и повышает стойкость к окислению в процессе эксплуатации.

Электрические и эксплуатационные параметры

Характеристики изделия находятся в рамках общей серии ШР60. Ориентировочные значения, которые следует уточнять по конкретному ТУ или паспорту:

рабочее напряжение — до нескольких сотен вольт, обычно до 850 В постоянного или переменного тока в зависимости от схемы и количества контактов;
рабочий ток — порядок единиц ампер на контакт, суммарный ток зависит от числа задействованных контактов и их диаметров;
сопротивление изоляции — десятки гигаом и выше в нормальных климатических условиях;
допустимый диапазон температур окружающей среды — от минус 60 до плюс 60 градусов Цельсия, а с учётом перегрева контактов — до плюс 110 градусов Цельсия;
количество циклов сочленения-расчленения — порядка 500;
стойкость к механическим воздействиям — допускаются удары и вибрации в пределах норм линейных ускорений до 2000 метров на секунду в квадрате и ударных ускорений ориентировочно от 350 до 5000 метров на секунду в квадрате в зависимости от исполнения.

Применение и совместимость

Разъём применяется в низкочастотных кабельных соединениях, где важны резьбовая фиксация, защита от самопроизвольного расчленения и стабильный электрический контакт. Изделие подходит для подключения измерительных, управляющих и других цепей, если параметры цепи соответствуют электрическим характеристикам серии ШР60.

Совместимость обеспечивается с ответными розетками ШР60, имеющими соответствующий резьбовой узел и контактную компоновку. Перед установкой рекомендуется проверить фактическую схему контактов, диаметр кабельного патрубка и условия приёмки по документации на конкретную партию.
