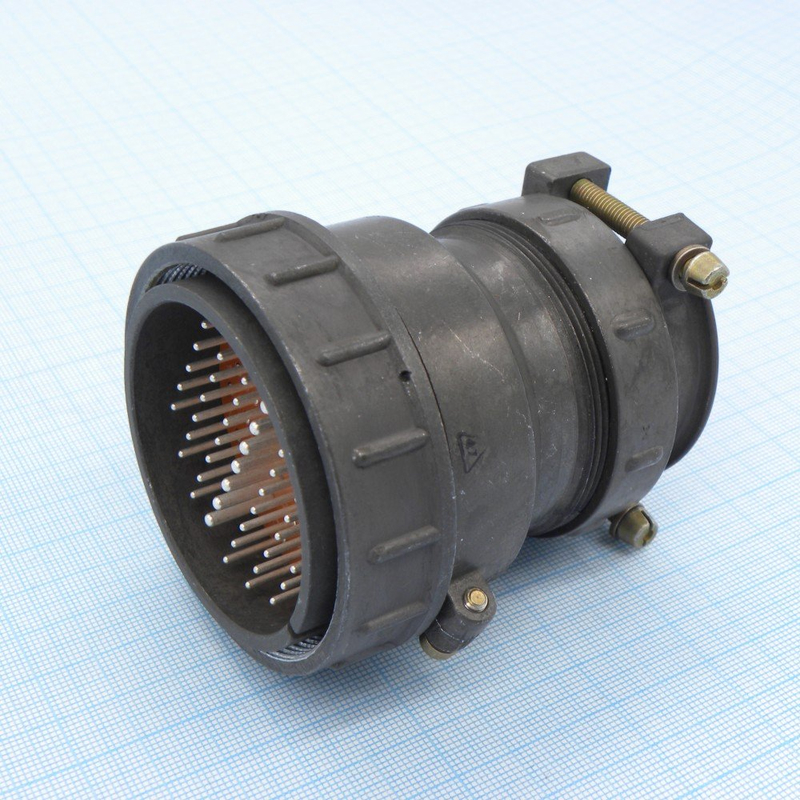

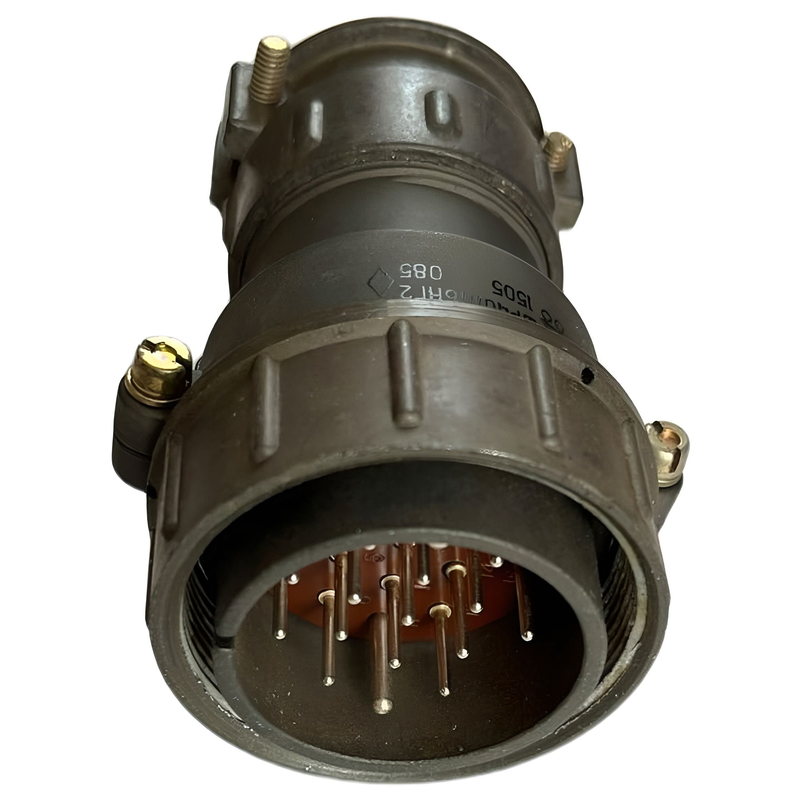

ШР60П4НГ2-К ВИЛКИ «5» Элекон

Цена:

2050 ₽

Производитель: Элекон

Технические характеристики

ШР60П4НГ2‑К «ВИЛКИ Элекон» относится к серии цилиндрических электрических соединителей типа ШР, предназначенных для монтажа в радиоэлектронной аппаратуре и промышленных электроустановках. Общие технические и эксплуатационные особенности разъёма:

Соединители ШР рассчитаны на работу в электрических цепях постоянного и переменного тока (частотой до примерно 3 МГц) при напряжении до 850 В (амплитудное значение). Они применяются во внутренних и наружных монтажах, при условии дополнительной защиты от пыли и влаги, в климатическом исполнении УХЛ по отечественным ТУ.

Маркировка П4НГ2‑К указывает, что это вилка кабельная с неэкранированным патрубком (НГ) и прямым патрубком, рассчитанная на 4 контакта. Корпус, как правило, металлический, с возможностью подключения кабеля с зажимом или, в ряде исполнений, пайкой жил, что обеспечивает надёжный контакт и виброустойчивость.

Рабочий ток на контакты обычно лежит в диапазоне до 35 А на контакт для похожих исполнений серии ШР‑20/ШР‑60, в зависимости от конкретного ТУ.
Контакты покрываются серебром, что снижает переходное сопротивление и повышает коррозионную стойкость.
Диапазон рабочих температур для серии ШР‑60 обычно от примерно −60…+110 °C с учётом перегрева контактов, что позволяет применение в жёстких климатических условиях.

Соединители ШР разработаны для эксплуатации в условиях повышенных механических воздействий. Для похожих исполнений серии ШР60 указываются синусоидальные вибрации до 300 м/с² в диапазоне частот 1–5000 Гц и механические удары до порядка 5000 м/с², что делает их пригодными для авиационной, транспортной и промышленной техники.

Если напишите, для какого именно объекта или схемы вы её подбираете (например, питание двигателя, распределение сигналов и т.п.), можно разобрать, подходит ли именно эта вилка по току и количеству контактов.

Описание

Назначение и область применения

Вилка ШР60П4НГ2-К производства компании «Элекон» относится к серии цилиндрических электрических соединителей типа ШР и предназначена для монтажа в радиоэлектронной аппаратуре и промышленных электроустановках. Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц при напряжении до 850 В амплитудного значения. Изделие применяется как во внутренних, так и в наружных монтажах при условии дополнительной защиты от пыли и влаги.

Благодаря климатическому исполнению УХЛ по отечественным техническим условиям разъём может эксплуатироваться в широком диапазоне внешних воздействий, включая регионы с холодным и умеренным климатом. Конструкция ориентирована на применение в аппаратуре, где предъявляются повышенные требования к механической стойкости и надёжности электрических соединений, в том числе в авиационной, транспортной и промышленной технике.

Конструктивные особенности

Маркировка П4НГ2-К указывает на то, что данное изделие представляет собой кабельную вилку с неэкранированным прямым патрубком и четырьмя контактами. Металлический корпус обеспечивает конструктивную жёсткость и защиту контактной группы, а возможность подключения кабеля с зажимом или пайкой жил гарантирует надёжный контакт и виброустойчивость в условиях механических воздействий.

Контактные поверхности покрыты серебром, что снижает переходное сопротивление и повышает коррозионную стойкость, особенно при длительной эксплуатации и хранении. Это техническое решение положительно сказывается на стабильности электрических параметров соединения в течение всего срока службы.

Технические и эксплуатационные характеристики

Тип соединителя: вилка кабельная с прямым неэкранированным патрубком
Количество контактов: 4
Рабочее напряжение: до 850 В амплитудного значения
Диапазон частот: до примерно 3 МГц
Рабочий ток на контакт: до 35 А для похожих исполнений серии ШР-20/ШР-60 в зависимости от конкретных технических условий
Климатическое исполнение: УХЛ
Диапазон рабочих температур: от примерно минус 60 до плюс 110 градусов Цельсия с учётом перегрева контактов
Покрытие контактов: серебро
Приёмка: «5»

Механическая стойкость и виброустойчивость

Соединители серии ШР60 разработаны для эксплуатации в условиях повышенных механических воздействий. Для похожих исполнений данной серии указываются синусоидальные вибрации до 300 метров на секунду в квадрате в диапазоне частот от 1 до 5000 Гц и механические удары до порядка 5000 метров на секунду в квадрате. Такие параметры позволяют использовать вилку в составе бортового и промышленного оборудования, где возможны значительные вибрационные и ударные нагрузки.

Металлический корпус в сочетании с кабельным зажимом или паяным монтажом жил обеспечивает сохранение целостности электрической цепи при длительном воздействии вибраций, что особенно важно для подвижных узлов техники и аппаратуры, работающей в условиях транспортировки.
