Назначение

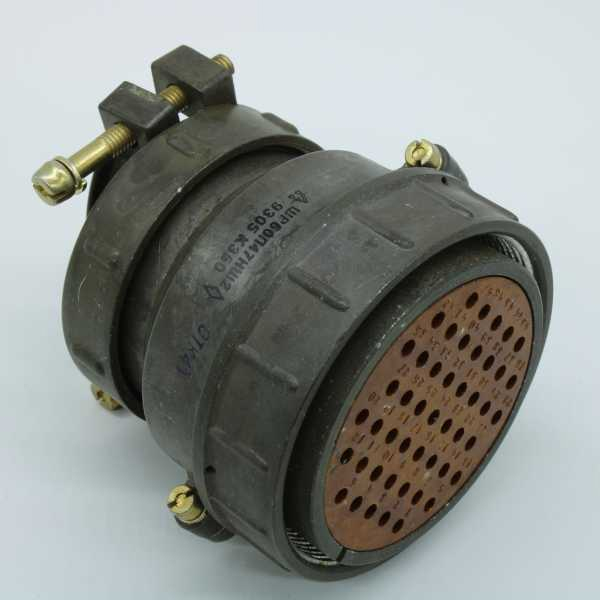

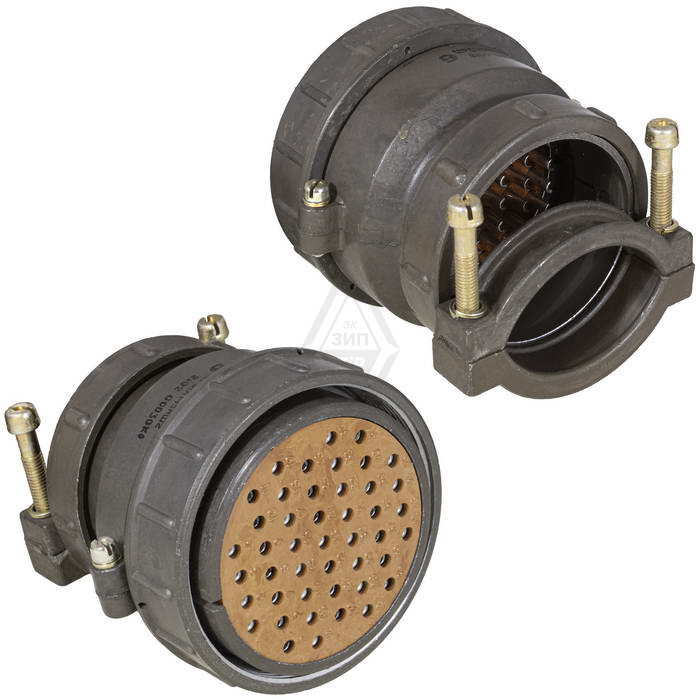

Соединитель ШР60П4НГ2 (артикул 11088) — цилиндрический электрический соединитель серии ШР общего промышленного назначения. Он предназначен для надежного соединения электрических цепей в электро- и радиоаппаратуре. Устройство применяется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В амплитудного значения.

Изделие относится к категории ШР60 и выпускается производителем «Коннектор». Конструкция рассчитана на внутренний и наружный монтаж с защитой от пыли и влаги, что расширяет область использования в различных условиях эксплуатации, включая климатическое исполнение УХЛ.

Технические характеристики

• Тип: цилиндрический низкочастотный соединитель серии ШР.
• Условный размер корпуса: 60.
• Количество контактов: 4.
• Рабочее напряжение: до 850 В амплитудного значения.
• Частота: до 3 МГц.
• Рабочий ток на контакт: от 7 до 50 А в зависимости от диаметра контактов.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Сочленение: резьбовое.
• Поляризация: одношпоночная.
• Монтаж: пайка.
• Кабельный ввод: прямой патрубок.
• Тип кабеля: неэкранированный.
• Климатическое исполнение: УХЛ.

Рабочий ток на контакт не является фиксированной величиной и варьируется от 7 до 50 А в зависимости от диаметра контактов. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм, что обеспечивает стабильную изоляцию между цепями при штатной эксплуатации.

Расшифровка обозначения

Обозначение ШР60П4НГ2 раскрывает основные конструктивные признаки соединителя. Символы читаются следующим образом:

• ШР — тип: цилиндрический низкочастотный соединитель.
• 60 — условный размер корпуса.
• П — кабельная вилка с прямым патрубком.
• 4 — количество контактов.
• Н — нормальные габариты.
• Г — исполнение для неэкранированного кабеля.
• 2 — сочетание контактов.

Такое сочетание символов указывает на кабельную часть разъёмного соединения с резьбовой фиксацией, одношпоночной поляризацией и паяным монтажом контактов.

Применение и монтаж

Соединитель ШР60П4НГ2 используется в составе радиоэлектронной и радиотехнической аппаратуры. Он подходит для организации разъёмных электрических соединений, где требуется надёжная фиксация ответных частей и защита контактной зоны от пыли и влаги.

Резьбовое сочленение обеспечивает плотное соединение ответных частей и предотвращает самопроизвольное разъединение при вибрационных и механических нагрузках. Одношпоночная поляризация исключает неправильное соединение контактов. Монтаж выполняется пайкой, что позволяет формировать стабильные и ремонтопригодные электрические цепи.

Изделие рассчитано на применение в цепях постоянного и переменного тока. Частотный предел до 3 МГц позволяет использовать соединитель в низкочастотных трактах радиоэлектронных устройств. Климатическое исполнение УХЛ учитывается при подборе соединителя для конкретных условий монтажа и эксплуатации.

Рекомендации по применению

Перед монтажом необходимо проверить соответствие количества контактов и их сочетания ответной части соединителя. Кабельный ввод с прямым патрубком ориентирован на неэкранированный кабель. При подключении следует соблюдать полярность и схему соединений, а после пайки — контролировать сопротивление изоляции.
